ГИДРАВЛИЧЕСКИЕ ЗАТВОРЫ

Гидрозатворы устанавливаются, чтобы не попали газы в помещение.

По конструкции различают U - образные сифоны, бутылочные сифоны (см. рисунок 1).

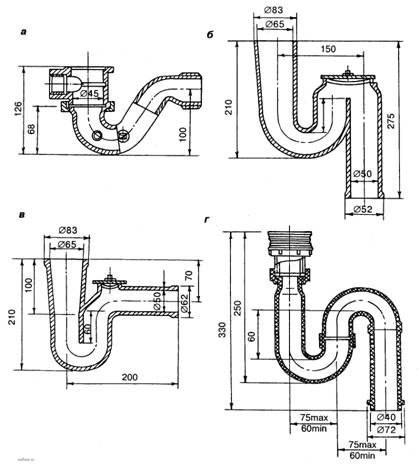

Рисунок 1. Схемы гидрозатворов (сифонов): а - напольный для ванн; б - двухоборотный с ревизией; в - прямой с ревизией; г - пластмассовый двухоборотный разборный

U - образные сифоны: двухоборотные, косые, прямые (в ваннах), сифоны-ревизии (при установке раковин, моек); изготавливают из чугуна.

Бутылочные - для умывальников. Изготавливают из цветных металлов, хромируются или никелируются, имеют хороший внешний вид. Но применимы только для одного умывальника. Если подключается n-ое число умывальников, то можно устроить один общий сифон-ревизию.

Сифоны бывают диаметром 50 и 100 мм. Высота гидравлического затвора - 50-100 мм (чтобы не сорвался сифон).

Если давление воздушной смеси в канализационной сети и стояке становится ниже атмосферного, происходит понижение уровня жидкости в гидрозатворе и часть воды выплескивается в стояк, а когда понижение давления превышает величины высоты гидрозатвора Р_ст >Н_з, то происходит срыв гидрозатвора.
