ЛИСТ СТАЛЬНОЙ ПРОФИЛИРОВАННЫЙ
ГОСТ 24045-94
Стальные холодногнутые листовые профили с трапециевидной формой гофра (профнастил) ГОСТ 24045-94 изготавливаются на профилегибочных станках и предназначены для применения в строительстве и других отраслях.
Профнастил классифицируют по:
назначению;
материалу исходной заготовки;
наличию декоративного лакокрасочного покрытия.
По назначению профнастил подразделяют на типы:
для настила покрытий;
для настила и стеновых ограждений;
для стеновых ограждений.
По материалу исходной заготовки профнастил подразделяют:
на листы из тонкого оцинкованного проката по ГОСТ 14918 (без обозначения);
на листы из тонколистового проката с алюмоцинковым покрытием по ТУ 14-11 -247-88 (обозначение АЦ);
на листы из тонколистового алюминированного проката и проката с алюмокремниевым покрытием по ТУ 14-11 -236-88 (обозначение А и АК);
на листы из тонколистового проката с электролитическим цинковым покрытием по ТУ 14-1-4695-89 (обозначение ЭОЦП).
По наличию защитно-декоративного лакокрасочного покрытия профнастил подразделяют:
на листы без лакокрасочного покрытия (без обозначения);
на листы с лакокрасочным покрытием по ГОСТ 30246 (указывается обозначение лакокрасочных материалов).
Профилированные листы по длине должны изготовляться:
кратной (250 мм) мерной длины от 3 до 12 м-для настила (типов Н и НС);
кратной (300 мм) мерной длины от 2,4 до 12 м - для стеновых ограждений (типов НС и С).
По согласованию изготовителя и потребителя допускается изготовлять профилированные листы любой мерной длины, а также длиной менее 3 и более 12 м для настила.
Профилированные листы без лакокрасочных покрытий всех типов должны изготовляться из тонколистового холоднокатаного проката.
Допускается применять прокат, получаемый по импорту, показатели качества которого соответствуют требованиям соответствующих нормативных документов.
Профилированные листы с лакокрасочными покрытиями должны изготовляться из проката с защитно-декоративным лакокрасочным покрытием для строительных конструкций по ГОСТ 30246.
Материал лакокрасочного покрытия, его толщина, цвет должны соответствовать ГОСТ 30246 и устанавливаются по согласованию изготовителя с потребителем.
Таблица 1. Прокат, применяемый для изготовления профнастила (ГОСТ 24045-94)
Наименование материала исходной заготовки для профилирования |
Характеристики покрытия и условные обозначения материала |
Марка сталей, требования к сортаменту |
|
Сталь тонколистовая оцинкованная с непрерывных линий ГОСТ 14918 |
1 класс толщины цинкового покрытия, нормальной разно-толщинности НР, групп ХП и ПК, нормальной точности прокатки по толщине БТ и ширине БН, нормальной плоскостности ПН с обрезной кромкой О:БТ-БН-ПН-O-t х В ГОСТ 19904-90Ст3кп-ХП (ПК)-НР-I ГОСТ 14918-80 |
08пс по ГОСТ 9045, 08, 0,8пс по ГОСТ 1050, Ст1, Ст2, Ст3 всех способов раскисления по ГОСТ 380. Сортамент по ГОСТ 19904 |
|
Прокат тонколистовой холоднокатаный с алюмоцинковым покрытием по ТУ 14-11-247-88 |
Покрытие АЦ, по массе -класса 170, по виду - с обычной кристаллизацией Кр или дрессированное Др, по назначению -групп 230, 260: АЦ 170-Кр-230 ТУ 14-11 -247-88 |
Тоже |
|
Прокат тонколистовой холоднокатаный алюминированный по ТУ 14-11-236-88 |
Покрытие алюминиевое А или алюмокремниевое АК, по массе - класса 150, по назначению - группы 230:А(АК) 150-230 ТУ 14-11-236-88 |
|
|
Прокат тонколистовой холоднокатаный электролитически оцинкованный по ТУ 14-1-4695-89 |
Марка ЭОЦ, 1-й класс покрытия, нормальной точности прокатки по толщине БТ и ширине БН, нормальной плоскостности ПН:ЭОЦП-1-БТ-БН-ПН ТУ14-1-4695-8908кп ГОСТ 16523-89 |
08кп, 08пс, 10кп по ГОСТ 1050; 08кп, 08пс по ГОСТ 9045. Сортамент по ГОСТ 19904 |
Таблица 2. Основные лакокрасочные материалы для покрытия профнастила (ГОСТ 24045-94)
Показатель |
Значение |
||||
|
Номинальный вес, кг/м2 |
4,3 |
||||
|
Номинальная толщина, мм |
3,8 |
||||
|
Номинальный размер гонта кровельной плитки, м |
1,0x0,317 |
||||
|
Объем упаковки, м2 |
3 |
||||
|
Основа |
стеклохолстнетканый |
||||
|
Тип битума |
улучшенный модифицированный битум |
||||
|
Верхний слой |
минеральные гранулы |
||||
|
Нижний слой |
самоклеющиися СБС-модифицированный битум |
||||
|
Система |
паз-гребень |
||||
|
Гибкость (на брусе R=15мм) при °С |
-30 |
||||
|
Системы лакокрасочных покрытий |
Степень агрессивного воздействия среды при материале покрытия заготовки |
||||
|
Органодисперсные краски ОД-ХВ-221 |
АК-0138 |
40-50 |
В |
В |
В |
|
Эпоксидная грунтовка ЭП-0140 |
- |
70-80 |
В |
В |
В |
|
Полихлорвиниловые пластикаты ПЛ-Х8-122 |
АК-0138 |
180-220 |
В |
С |
С |
Примечание: применяется с ограничениями при строго определенном сочетании факторов, определяющих коррозионную агрессивность среды, в соответствии с рекомендациями компетентных организаций.
неагрессивная - А;
слабоагрессивная - В;
среднеагрессивная - С.
Технические характеристики
ЛИСТ ПРОФИЛИРОВАННЫЙ ТИПА Н ВЫСОТОЙ 57 И 60 ММ

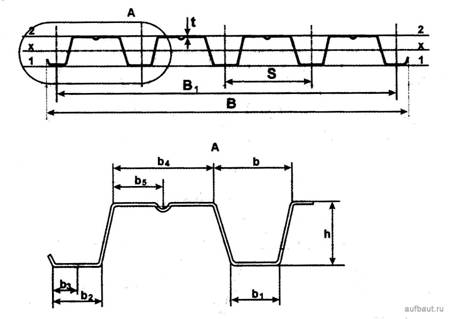

Размеры профнастила типа Н высотой 57 и 60мм (ГОСТ 24045-94)
Таблица 3. Размеры профнастила типа Н высотой 57 и 60мм (ГОСТ 24045-94)
Обозначение профилированного листа |
h |
В1 |
t |
В |
b |
b1 |
b2 |
b3 |
b4 |
b5 |
S |
Масса 1 м длины, кг |
Масса 1 м2, кг |
|
H57-750-0,6 |
57 |
750 |
0,6 |
801 |
95 |
44 |
42 |
20 |
93 |
47 |
188 |
5,6 |
7,5 |
|
H57-750-0,7 |
0,7 |
6,5 |
8,7 |
||||||||||
|
H57-750-0,8 |
0,8 |
7,4 |
9,8 |
||||||||||
|
H60-845-0,7 |
60 |
845 |
0,7 |
902 |
90 |
50 |
47 |
22 |
122 |
61 |
211 |
7,4 |
8,8 |
|
H60-845-0,8 |
0,8 |
8,4 |
9,9 |
||||||||||
|
H60-845-0,9 |
0,9 |
9,3 |
11,1 |
ЛИСТ ПРОФИЛИРОВАННЫЙ ТИПА Н ВЫСОТОЙ 75 ММ

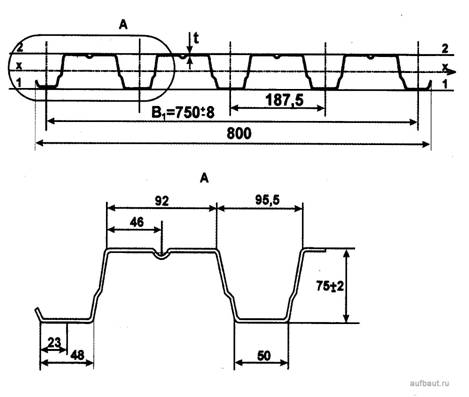

Размеры профилированного листа типа Н высотой 75 мм (ГОСТ 24045-94)
Таблица 4. Размеры и масса профилированного листа типа Н высотой 75 мм (ГОСТ 24045-94)
Обозначение профилированного листа |
t, мм |
Масса 1 м длины, кг |
Масса 1 м2, кг |
|
Н75-750-0,7 |
0,7 |
7,4 |
9,8 |
|
H75-750-0,8 |
0,8 |
8,4 |
11,2 |
|
Н75-750-0,9 |
0,9 |
9,3 |
12,5 |
ЛИСТ ПРОФИЛИРОВАННЫЙ ТИПА Н ВЫСОТОЙ 114 ММ, ШИРИНОЙ 600 ММ

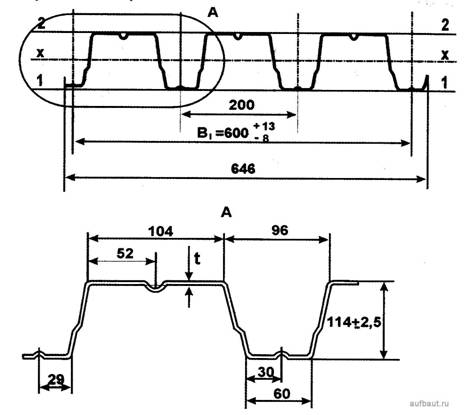

Размеры профилированного листа типа Н высотой 114 мм и шириной 600 мм (ГОСТ 24045-94)
Таблица 5. Размеры и масса профилированного листа типа Н высотой 114 мм и шириной 600 мм (ГОСТ 24045-94)
Обозначение профилированного листа |
t,мм |
Масса 1 м длины, кг |
Масса 1 м2,кг |
|
Н114-600-0.8 |
0,8 |
8,4 |
14 |
|
H114-600-0,9 |
0,9 |
9,3 |
15,6 |
|
Н114-600-1,0 |
1 |
10,3 |
17,2 |
ЛИСТ ПРОФИЛИРОВАННЫЙ ТИПА Н ВЫСОТОЙ 114 ММ, ШИРИНОЙ 750 ММ

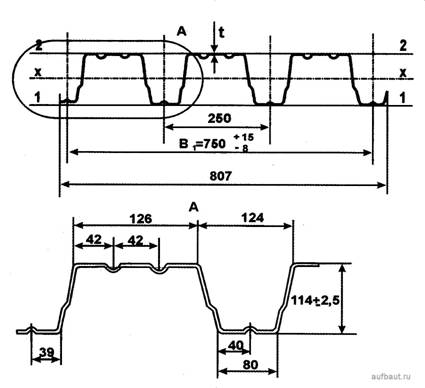

Размеры профилированного листа типа Н высотой 114 мм и шириной 750 мм (ГОСТ 24045-94)
Таблица 6. Размеры и масса профилированного листа типа Н высотой 114 мм и шириной 750 мм (ГОСТ 24045-94)
Обозначение профилированного листа |
t, мм |
Масса 1 м длины, кг |
Масса 1 м2,кг |
|
H114-750-0,8 |
0,8 |
9,4 |
12,5 |
|
H114-750-0,9 |
0,9 |
10,5 |
14 |
|
H114-750-1,0 |
1 |
11,7 |
15,4 |
ЛИСТ ПРОФИЛИРОВАННЫЙ ТИПА НС ВЫСОТОЙ 35 ММ

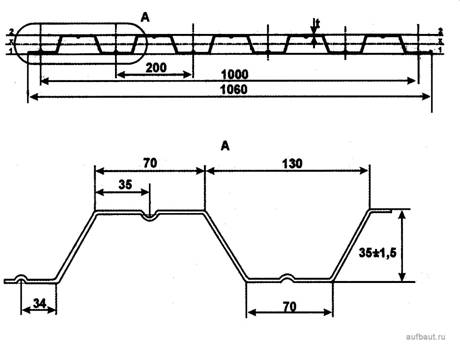

Размеры профилированного листа типа НС высотой 35 мм (ГОСТ 24045-94)
Таблица 7. Размеры и масса профилированного листа типа НС высотой 35 мм (ГОСТ 24045-94)
Обозначение профилированного листа |
t,мм |
Масса 1 м длины, кг |
Масса 1 м2,кг |
|
НС35-1 000-0,6 |
0,6 |
6,4 |
6,4 |
|
НС35-1000-0,7 |
0,7 |
7,4 |
7,4 |
|
НС35-1 000-0,8 |
0,8 |
8,4 |
8,4 |
ЛИСТ ПРОФИЛИРОВАННЫЙ ТИПА НС ВЫСОТОЙ 44 ММ

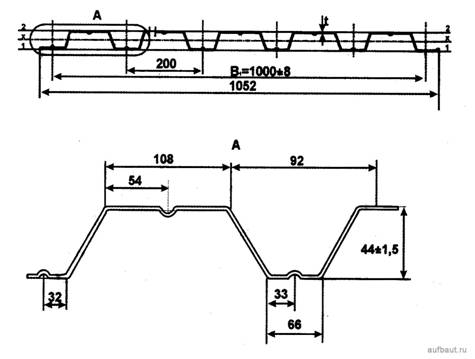

Размеры профилированного листа типа НС высотой 44 мм (ГОСТ 24045-94)
Таблица 8. Размеры и масса профилированного листа типа НС высотой 44 мм (ГОСТ 24045-94)
Обозначение профилированного листа |
t, мм |
Масса 1 м длины, кг |
Масса 1 м2,кг |
|
НС44-1000-0,7 |
0,7 |
8,3 |
8,3 |
|
НС44-1000-0,8 |
0,8 |
9,4 |
9,4 |
ЛИСТ ПРОФИЛИРОВАННЫЙ ТИПА С ВЫСОТОЙ 10 и 18 ММ

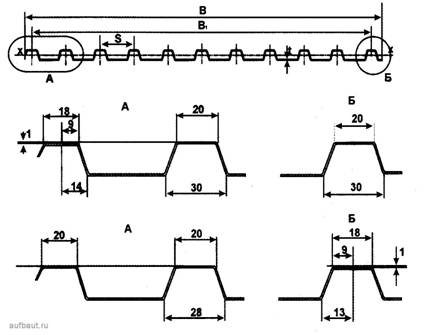

Размеры профилированного листа типа С высотой 10 и 18 мм (ГОСТ 24045-94)
Таблица 9. Размеры и масса профилированного листа типа С высотой 10 и 18 мм (ГОСТ 24045-94)
Обозначение профилированного листа |
Размеры сеч. |
Масса 1 м длины, кг |
Масса 1 м2, кг |
||
В |
В1 |
t |
|||
|
С10-899-0,6 |
918 |
899 |
0,6 |
5,1 |
5,7 |
|
С10-899-0,7 |
0,7 |
5,9 |
6,6 |
||
|
С10-1000-0,6 |
1022 |
1000 |
0,6 |
5,6 |
5,6 |
|
С10-1000-0,7 |
0,7 |
6,5 |
6,5 |
||
|
С18-1000-0,6 |
1023 |
1000 |
0,6 |
6,4 |
6,4 |
|
018-1000-0,7 |
0,7 |
7,4 |
7,4 |
||
ЛИСТ ПРОФИЛИРОВАННЫЙ ТИПА С ВЫСОТОЙ 15 ММ

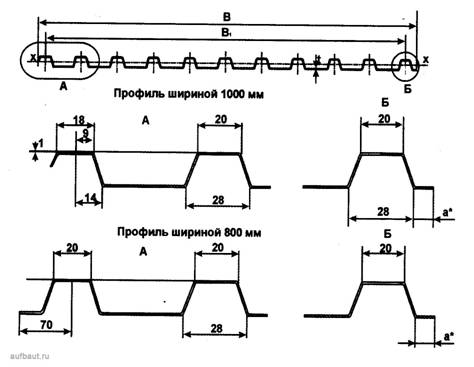

Размеры профилированного листа типа С высотой 15 мм (ГОСТ 24045-94)
Таблица 10. Размеры и масса профилированного листа типа С высотой 15 мм (ГОСТ 24045-94)
Обозначение профилированного листа |
Размеры сеч. |
Масса 1 м длины, кг |
Масса 1 м2,кг |
||
В |
В1 |
t |
|||
|
C15-800-0,6 |
940 |
800 |
0,6 |
5,6 |
6 |
|
C15-800-0,7 |
0,7 |
6,55 |
6,9 |
||
|
C15-1000-0,6 |
1018 |
1000 |
0,6 |
6,4 |
6,4 |
|
C15-1000-0,7 |
0,7 |
7,4 |
7,4 |
||
ЛИСТ ПРОФИЛИРОВАННЫЙ ТИПА С ВЫСОТОЙ 21 и 44 ММ

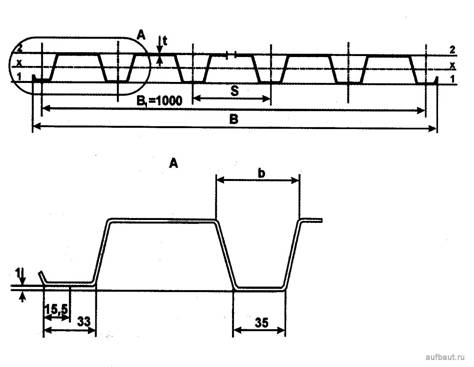

Размеры профилированного листа типа С высотой 21 и 44 мм (ГОСТ 24045-94)
Таблица 11. Размеры и масса профилированного листа типа С высотой 21 и 44 мм (ГОСТ 24045-94)
Обозначение профилированного листа |
Размеры сеч. |
Масса 1 м длины, кг |
Масса 1 м2, кг |
|||
В |
b |
S |
t |
|||
|
C21-1000-0,6 |
1051 |
65 |
100 |
0,6 |
6,4 |
6,4 |
|
C21-1000-0,7 |
0,7 |
7,4 |
7,4 |
|||
|
C44-1000-0,7 |
1047 |
100 |
200 |
0,7 |
7,4 |
7,4 |
