Гайка соединительная
DIN 6334
Применяется для конструкционных соединений резьбовых элементов: шпилек, болтов и др.

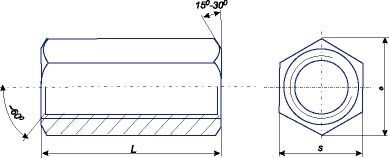

Технические характеристики
Обозначение |
M6 |
M8 |
M10 |
M12 |
M14 |
M16 |
| P, мм | 1,00 | 1,25 | 1,50 | 1,75 | 2,00 | 2,00 |
| e, мм | 11,05 | 14,38 | 18,90 | 21,16 | 24,49 | 26,75 |
| L, мм | 17,60-18,40 | 23,60-24,40 | 29,60-30,40 | 35,60-36,40 | 41,80-42,00 | 47,60-48,40 |
| S, мм | 9,78-10,00 | 12,73-13,00 | 16,73-17,00 | 18,73-19,00 | 21,80-22,00 | 23,73-24,00 |
| Вес 1000 шт., кг | 8,02 | 18,08 | 40,41 | 56,60 | 95,06 | 114,50 |
Материал: сталь С1008
Покрытие: оцинкованные
