МАЛОГАБАРИТНЫЕ МАЛЯРНЫЕ АГРЕГАТЫ И УСТАНОВКИ
Малогабаритные малярные агрегаты и установки применяют для выполнения небольших объемов малярных работ на рассредоточенных объектах.
Агрегат СО-169 (рис. 1) предназначен для транспортировки и нанесения на обрабатываемую поверхность различных видов малярных составов: клеевых шпаклевок, грунтовочных составов, водно-клеевых и синтетических красок и других материалов под давлением, создаваемым винтовым насосом. Агрегат может работать и с помощью сжатого воздуха, для чего в распылительном инструменте предусмотрен подвод сжатого воздуха и набор сменных сопл.
Рис.1. Малярная установка СО-203
Составными частями агрегата является: приемный бункер 7 вместимостью 30 дм3, винтовой насос 10, шнековый побудитель 6, привод побудителя и насоса ходовое устройство с двумя обрезиненными колесами 1 и опорной стойкой 11 напорный рукав 9 с форсункой 8, пусковая аппаратура 5. Привод побудителя у винта насоса, соединенных между собой шарнирной муфтой, осуществляется 01 электродвигателя 4 мощностью 0,55 кВт через клиноременную передачу 3 и одноступенчатый редуктор 2. Агрегат комплектуется набором напорных рукавов диаметром 16, 25, 32 мм. Винтовой насос, развивающий максимальное давление 2 МПа, обеспечивает высоту подачи до 30 м при рукаве диаметром 32 мм, до 15 и 10 м при рукавах диаметром соответственно 25 и 16 мм. Производительность агрегата до 250 м2/ч.

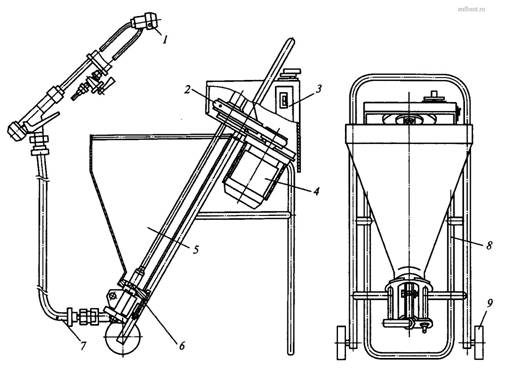

Малярная установка СО-203 (рис. 2) предназначена для подачи и нанесения на обрабатываемую поверхность малярных составов, кроме взрывоопасных и ацетоносодержащих. В состав установки входят: винтовой насос 6 с электроприводом и аппаратурой управления 3, расходный бункер 5, трубчатая рама 8 с двумя обрезиненными колесами 9, материалопровод 7 и сменная малярная удочка 1. Привод винтового насоса осуществляется от электродвигателя 4 через клиноременную передачу 2. Установка выпускается в двух исполнениях: с приводом от трехфазной сети переменного тока 380 В (СО-203) и с приводом от однофазной сети переменного тока 220 В (СО-203-01).
Рис. 2. Малярная установка СО-203
Малярная установка СО-244 предназначена для подачи по рукавам и нанесению на обрабатываемую поверхность водных малярных составов. Она может использоваться также для подачи и нанесения водных огнезащитных составов и тонких штукатурок. Для нанесения шпаклевок, огнезащитных составов и штукатурок к распылителю подается сжатый воздух давлением 0,6 МПа с расходом не менее 0,5 м3/мин.
Малярный агрегат СО-154 (рис. 3) предназначен для выполнения средних и больших объемов малярных работ и укомплектован механизмами для приготовления из полуфабрикатов, процеживания, транспортирования к рабочим местам и нанесения на обрабатываемые поверхности клеевых, масляных и синтетических шпаклевок, грунтовочных составов, водно-клеевых, масляных и синтетических красок.

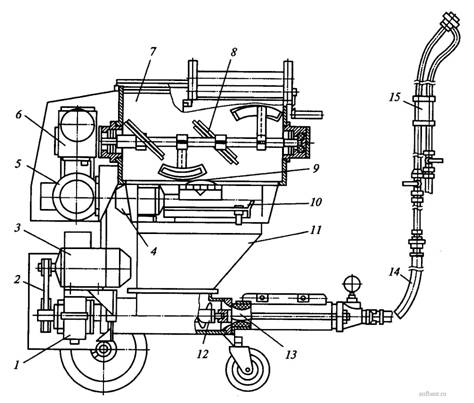

Рис. 3. Агрегат малярный СО-154
Агрегат включает смонтированные на общей раме с колесным ходовым устройством лопастной смеситель 8 цикличного действия с бункером 7, вибросито 10, бункер-накопитель 11, шнек-питатель 12, винтовой насос 13, электрооборудование, напорный рукав 14 с удочкой 15, пусковую аппаратуру. Привод винтового насоса со шнеком-питателем осуществляется от электродвигателя 3 через клиноременную передачу 2 и зубчатый редуктор 1. Лопастной вал смесителя приводится во вращение электродвигателем 5 через редуктор 6. Колебания сменным плоским ситам вибросита сообщаются от дебалансного вибровозбудителя, приводимого во вращение гибким валом от электродвигателя 4. Агрегат комплектуется двумя удочками с набором форсунок для нанесения малярных составов, как с помощью сжатого воздуха, так и бескомпрессорным способом.
Полуфабрикаты загружаются в смеситель загрузчиком, выполненным на базе винтового насоса. Туда же добавляются необходимые компоненты, после чего малярный состав доводится перемешиванием до нужной консистенции. Готовый малярный состав через открытый шибер 9 поступает из смесителя на вибросито 10, а затем в бункер-накопитель 11 шнека-питателя 12 винтового насоса 13, которым подается к рабочим местам.
Вибросито комплектуется набором сменных сит с ячейками различных размеров, позволяющими процеживать побелку, грунтовку, шпаклевку и другие малярные составы.

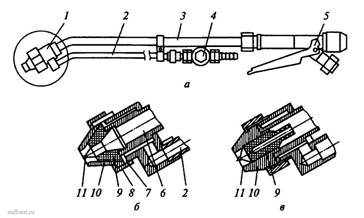

Малярные агрегаты комплектуются универсальными малярными удочками (рис. 4, а) с набором форсунок воздушного (рис. 4, б) и безвоздушного (рис. 4, в) распыления. Удочки присоединяются к материальному рукаву с помощью штуцера. Составными частями удочки являются корпус 1 распылителя, воздухопровод 2 с воздушным краном 4, материалопровод З с пусковой скобой 5. К корпусу распылителя сменные форсунки крепятся накидными гайками 8.
Рис. 4. Универсальная удочка для подачи малярных составов
Форсунка воздушного распыления состоит из сопла 10 со сменной износостойкой вставкой 11 и завихрителя воздуха 9 со сквозным осевым каналом для подачи материала в зону смешивания и спиральными канавками на наружной конической поверхности. Сжатый воздух из воздушной камеры 7 по спиральным канавкам завихрителя подается в зону смешивания, где он насыщает поступающий из камеры 6 материал и осуществляет закрутку аэрированного состава. Образующийся при выходе из сопла насыщенный факел переносится на отделываемую поверхность. Составными частями форсунки безвоздушного распыления являются сопло со сменной калиброванной вставкой и цилиндрический завихритель с центральным и периферийными каналами. Центральный канал насыщает материалом центральную часть факела, а периферийные каналы осуществляют закрутку поступающего в сопло материала.
