ДИАФРАГМЕННЫЕ РАСТВОРОНАСОСЫ

В диафрагменных растворонасосах перекачивание раствора осуществляете при периодических деформациях плоской резиновой диафрагмы, давление которой передается от движущегося возвратно-поступательного плунжера через промежуточную жидкость.

Диафрагменный растворонасос (рис. 1) состоит из насосной части, привода, кривошипно-шатунного механизма с плунжером, предохранительных устройств, пульта управления и тележки с ходовыми колесами, на которой смонтированы все узлы растворонасоса. Насосная часть включает рабочую 2 и насосную 15 камеры, резиновую диафрагму 16, всасывающий 1 и нагнетательный 4 самодействующие шаровые клапаны. Перекачивание раствора осуществляется подвижной плоской резиновой диафрагмой 16, давление которой передается от движущегося возвратно-поступательно плунжера 11 через промежуточную жидкость (воду) постоянного объема. Раствор в рабочую камеру 2 с диафрагмой и самодействующими клапанами поступает снизу вверх (т. е. противоточно) из приемного бункера с процеживающим виброситом под действием вакуума, попеременно создаваемого при рабочем ходе плунжера. Возвратно-поступательное движение плунжеру сообщается от электродвигателя через клиноременную передачу 13, одноступенчатый зубчатый редуктор 12 и кривошипно-шатунный механизм 14.

Рис. 1. Принципиальная схема диафрагменного растворонасоса

При движении плунжера вправо промежуточная жидкость втягивает диафрагму до соприкосновения ее с ограничительной решеткой, и в рабочей камере создается вакуум, вследствие чего из приемного бункера через всасывающее колено 17я всасывающий клапан 1 в рабочую камеру засасывается раствор. При движении плунжера влево промежуточная жидкость выгибает внутрь рабочей камеры диафрагму, которая выталкивает раствор через открытый (под давлением раствора) нагнетательный клапан 4(впускной клапан /под действием собственной силы тяжести и противодавления раствора закрыт) в воздушный колпак 6, а затем в растворовод 8. Подъем клапанов во время работы насоса ограничивается скобами-ограничителями 5.

Воздушная подушка, образующаяся в воздушном колпаке в процессе работы насоса, выравнивает давление на раствор, поступающий в растворовод, уменьшая его пульсацию. Давление в воздушном колпаке контролируется манометром 7. Предохранительный клапан 10 соединяет полость насосной камеры 15 с заливочным устройством 9 при повышении максимально допустимого рабочего давления в раствороводе. При кратковременных остановках растворонасоса и при работе по замкнутому циклу раствор выпускают через перепускной клапан 3. Управление работой растворонасоса осуществляется с пульта, установленного на насосе. На пульте смонтированы пускатель, пакетные выключатели.

Основными недостатками диафрагменных насосов являются: низкая долговечность резиновой диафрагмы (не более 100 маш. - ч), снижение подачи (производительности) растворонасоса в результате неполного заполнения насосной камеры водой из-за ее утечек и испарения.

В настоящее время в СНГ основным производителем диафрагменных насосов является ООО «Строймаш» (г. Рязань), выпускающее диафрагменные растворонасосы СО-48М (рис. 2), СО-49М, СО-50А/М производительностью соответственно 2,25,4,25 и 6 м³/ч, предназначенные для перекачивания растворов подвижностью 7 см (СО-48, СО-49) и 8 см (СО-50) и крупностью фракций не более 5 мм. Они имеют одинаковую конструкцию и принцип работы, максимально унифицированы и монтируются на тележках.

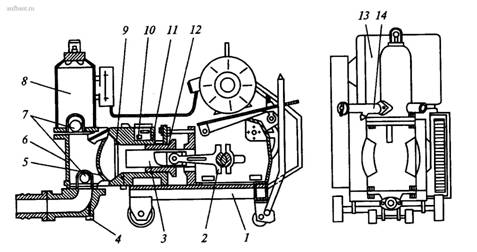

Рис. 2. Растворонасос СО-48М: 1 - рама привода; 2 - кривошипно-шатунный механизм; 3 - насосная камера; 4 - сливная пробка; 5 - диафрагма; 6 - рабочая камера; 7 - клапаны; 8 - компенсатор; 9 - пробки; 10 - заливочно-предохранительный клапан; 11 - грунбукса; 12 - плунжер; 13 - электродвигатель; 14 - перепускное устройство

Техническая характеристика диафрагменных насосов приведена в таблице.

Технические характеристики
