ПОРШНЕВЫЕ ДИФФЕРЕНЦИАЛЬНЫЕ РАСТВОРОНАСОСЫ

Поршневые дифференциальные растворонасосы (рис. 1) обеспечивают высокую равномерность подачи раствора подвижностью не менее 5 см за счет попеременной работы поршней 4 и 11, движущихся в двух параллельных цилиндрах — основном 5 и компенсационном 10. Длина хода основного поршня в два раза больше, чем у компенсационного. Штоки 3 и 12 этих поршней кинематически связаны через ролики 1 и 14 с кулачками торцового типа 2 и 15, расположенными на общем валу 13. Вращение валу с кулачками сообщается от электродвигателя через двухскоростную клиноременную передачу, редуктор и соединительную муфту 16.

При вращении кулачка 2 поршень 4 основного цилиндра 5 осуществляет ход всасывания и нагнетания. Во время хода всасывания раствор через всасывающий патрубок 6 поступает в основной цилиндр. При этом всасывающий клапан 7открыт, а нагнетательный 8 закрыт. Во время хода нагнетания поршень основного цилиндра вытесняет одну половину порции раствора в нагнетательный патрубок 9, а другую - в компенсационный цилиндр 10. При движении основного поршня 4 на всасывание поршень 11 компенсационного цилиндра вытесняет порцию раствора в нагнетательный патрубок 9. На выходе из растворонасоса установлен перепускной кран, позволяющий изменять направление потока раствора из растворонасоса в приемный бункер или в нагнетательную магистраль.

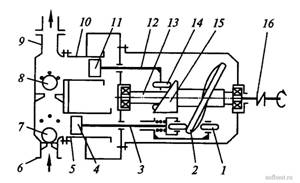

Рис. 1. Принципиальная схема дифференциального поршневого растворонасоса

Техническая производительность (подача) поршневого растворонасоса, м³/ч,

П_Т = 900 ?d²_пl_п n_п k_п,

где d_п - диаметр поршня, м; l_п - ход поршня, м; n_п - число двойных ходов поршня, равное частоте вращения коленчатого вала привода, с^-1; k_н - коэффициент объемного наполнения, оценивающий потери подачи растворонасоса. Величина k_н зависит от подвижности перекачиваемого раствора. При изменении подвижности в пределах 5...10 см k_н возрастает с 0,43 до 0,92.

Поскольку средняя скорость движения поршня, м/с, vп = 2l_пn_п, откуда l_пn_п = 0,5v_п, уравнение (1) можно представить в виде

П_Т = 450 ?d²_п v_п k_н.

Для обеспечения нормального всасывания необходимо, чтобы скорость движения поршня (число двойных ходов поршня n_п) снижалась с уменьшением подвижности перекачиваемого раствора, что позволяет сохранить стабильным коэффициент наполнения рабочей камеры k_н.

Потребная мощность, кВт, привода растворонасоса

P = F_max v_п.max k_п /(10³?)

где F_max - максимальное сопротивление движению поршня, Н; v_п.max - максимальная скорость движения поршня, м/с; k_п - коэффициент, учитывающий дальность перекачивания раствора, k_п = 1,1 - 0,002L, где L - дальность перекачивания раствора, м; ? - КПД привода.
