РАСТВОРОВОДЫ
Раствороводы предназначены для поэтажной подачи штукатурных растворных смесей под давлением от растворонасоса к местам потребления и состоят из гибких резинотканевых рукавов длиной 18...20 м с внутренним диаметром 25,38, 60 и 65 мм, соединяемых между собой неразъемными штуцерными соединениями или быстроразъемными соединениями - переходниками. Для растворонасосов с максимальным давлением до 2 МПа используют рукава всех диаметров согласно ГОСТ 18698-79 «Рукава напорные с текстильным каркасом». Они состоят из внутреннего резинового слоя, одного или нескольких слоев текстильного каркаса. Для растворонасосов с давлением более 2 МПа используют резинотканевые рукава с диаметром 38, 5 0 или 65 мм. Такие рукава состоят из слоев полимерных нитей и наружного резинового слоя. Трассу растворовода выбирают с минимальным количеством поворотов, которые должны быть как можно более плавными.
Для обеспечения быстрого монтажа и демонтажа секций раствороводов они должны иметь между собой соединения - неразъемные и быстроразъемные.
Неразъемное штуцерное соединение резинотканевых рукавов (рис. 1) представляет собой отрезок трубы с завершенной поверхностью - штуцер 1, на концах которого монтируются резинотканевые рукава 2, стягиваемые хомутами 3. С каждой стороны штуцера должно быть не менее двух хомутов. Для осуществления стыка такими соединениями требуется много времени и дополнительно необходимо наличие гаечных ключей, что делает эти соединения неудобными при монтаже и демонтаже растворовода.

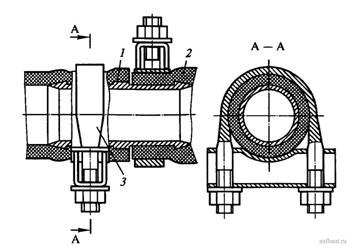

Рис. 1. Неразъемное штуцерное соединение
Быстроразъемное соединение (рис. 2, а) состоит из вставной 1 и приемной 3 частей, уплотняющего резинового кольца 2 и запирающего эксцентрикового устройства 4 с рукоятками. Вставная и приемная части соединения выполнены со штуцерами для присоединения к рукавам. Каждая рукоятка запирающего устройства снабжена запирающим эксцентриковым выступом, а вставная часть - соответствующими канавками дугообразного сечения, в которые входят эксцентриковые элементы в позиции запирания. Быстроразъемное соединение рукавов (рис. 2, б) и переходов между рукавами состоят из двух хвостовиков 5 и 7, фиксируемых винтом 6.
Соединение рукавов с накидными планками (рис. 2, в) представляет собой соединительный патрубок (муфту) 12, на конусообразные концы которого надевают соединяемые секции рукавов 10. Конусообразная муфта обеспечивает высокую плотность соединения и исключает образование выступов, уменьшающих внутреннее сечение рукавов. На одном из рукавов надето кольцо 11 с двумя штырями, на другом - кольцо 9 с накидными планками 13. После сборки соединения планки накидывают на штыки и поворачивают ручки 8, при этом соединение прочно стягивает концы рукавов.
На рис. 2, г показано быстроразъемное фланцевое соединение рукавов, состоящее из фланцев 14 и 17 цилиндрической формы, между которыми для обеспечения герметичности установлено упругое уплотнение 19. Фланец 17 свободно входит во фланец 14. На фланце 17 имеется кольцевая канавка 18 трапецеидальной формы, а на фланце 14 - полукольцевой паз. Соединение фланцев осуществляется стопорным полукольцом 16 со скошенной торцовой поверхностью, которое вводится в полукольцевой паз фланца 14. За счет скошенной поверхности стопорного полукольца, контактирующей с кольцевой трапецеидальной канавкой 18 фланца 17, осуществляется герметичное соединение фланцев. Винтовой фиксатор 15 предохраняет стопорное полукольцо от случайного выпадения. Для разборки соединения достаточно ударить в торец стопорного полукольца, предварительно выведя из контакта с ним фиксатор 15.

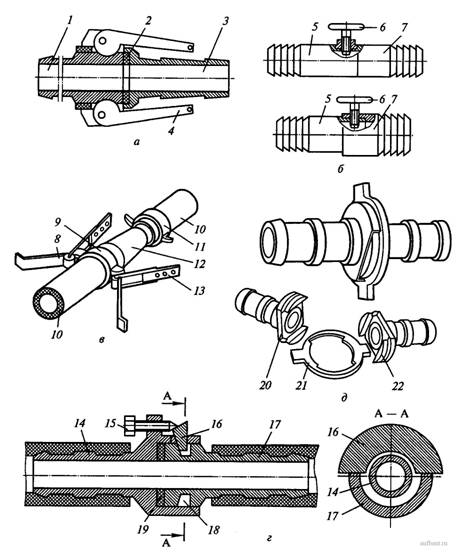

Рис. 2. Быстроразъемные соединения рукавов
На рис. 2, д приведено быстроразъемное безболтовое соединение со стяжным кольцом. Соединение содержит два прямоугольных фланца 20 и 22 со скругленными вершинами и штуцерами для закрепления резинотканевых рукавов. На фланцах имеются две полукольцевые канавки и прямоугольный паз, в торцовой части - сквозные отверстия. Соединение фланцев осуществляется стяжным кольцом 21, имеющим пазы, расстояние между внутренними поверхностями которых соответствует длине фланцев. Выступы на торцовой части кольца скошены. Между фланцами установлено уплотнительное кольцо. В собранном виде фланцы и кольцо фиксируются во избежание случайного поворота.
Благодаря взаимозаменяемости фланцев упрощается монтаж и демонтаж растворовода.
Внутренний диаметр растворовода, мм,
dp = 1,13 ?QД / vp + ?
где Qд - действительная подача растворонасоса, м3/с; vр - средняя по сечению потока скорость движения раствора, м/с; ? - толщина пристенного слоя раствора (мм), зависящая от диаметра растворовода dр; для dр = 38 мм ? = 1,5 мм; для dр = 50 мм ? = 2 мм; для dр = 65 мм ? = 2,5...3 мм.
