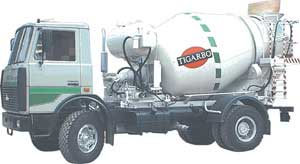

АВТОБЕТОНОСМЕСИТЕЛИ "TIGARBO"
Автобетоносмесители ЗАО «КОМЗ-Экспорт» Отдел продаж: тел/факс +7 (86365) 6-30-33, 6-31-83. mail: oit@tigarbo.ru
Современный модельный ряд миксеров "TIGARBO" включает девять типоразмеров с номинальной вместимостью барабанов 4,5,6,7,8,9,10,11 и 12 кубических метров бетонной смеси. Буквами ДА (DA) обозначается привод смесительного барабана от автономного дизельного двигателя, ДО (DO) - привод от двигателя шасси.
Комплекты технологического оборудования автобетоносмесителя монтируются на шасси различных марок и моделей: КАМАЗ, МАЗ, КРАЗ, МЗКТ, МАЗ-MAN, MAN, VOLVO, SCANIA, MERSEDES-BENZ и др. Кроме того, миксеры создаются также на шасси полуприцепов 994500 (Инток), 964812 (Сеспель), 9905 (СЗАП).
Базовый модельный ряд миксеров расширяется благодаря большому количеству модификаций. Основные модификации касаются применения различных автономных двигателей, гидравлических трансмиссий, водяных баков различного объема, трех типов смесительных барабанов, нескольких вариантов брызговиков, различных систем управления, вариантов систем подачи воды.
Качество продукции ЗАО "КОМЗ-Экспорт" подтверждено соответствующими сертификатами. В настоящее время предприятие имеет 15 действующих одобрений типов транспортных средств и каждый год их количество растет.
Всего насчитывается более 100 типов АБС "TIGARBO", причем поставляются как готовые миксеры, так и комплекты технологического оборудования для последующего монтажа на шасси.
В стандартную комплектацию миксера входит:
редуктор смесительного барабана ZTS Sabinov (Словакия);
маслоохладитель AGK (Германия);
высококачественное гидравлическое масло;
фара освещения рабочей зоны;
прижимная лента барабана;
дополнительный желоб к разгрузочному лотку;
инструментальный ящик;
Основные особенности:
барабан смесительный;
гидравлика;
органы управления;
бак водяной;
брызговики;
загрузочная воронка;
разгрузочная воронка;
аварийный разгрузочный люк;
держатель запасного колеса.
Таблица 1. Техническая характеристика автобетоносмесителей ЗАО «КОМЗ-Экспорт»
Показатели |
Индекс машины |
|||||
АБС-4(69362К) |
АБС-5(69363С) |
АБС-6(69360S) |
АБС-7(69360Н) |
АБС-8(69364А) |
АБС-9 (69366А) |
|
|
Вместимость смесительного барабана по выходу готовой смеси, м |
4 |
5 |
6 |
7 |
8 |
9 |
|
Геометрическая вместимость смесительного барабана, м |
8 |
9 |
10 |
11,6 |
14 |
15,8 |
|
Вместимость бака для воды, л |
600 |
600 |
600/850 |
600/850 |
600/850 |
600/850 |
|
Привод смесительного барабана |
Гидромеханический |
|||||
|
Частота вращения смесительного барабана, мин-1 |
0...14 |
0...14 |
0...14 |
0...14 |
0...14 |
0...14 |
|
Продолжительность перемешивания, мин |
20 |
20 |
20 |
20 |
20 |
20 |
|
Высота загрузки смесительного барабана, мм |
3500 |
3530 |
3580 |
3770 |
3800 |
3800 |
|
Тип базового шасси |
МАЗ-533702 |
КамАЗ-55111 |
КамАЗ-53229 |
КрАЗ-65101 |
МЗКТ-692378 |
МЗКТ-65158 |
|
Габаритные размеры, м |
7,5х2,5хЗ,5 |
7,45x2,5хЗ,53 |
8,3х2,5хЗ,58 |
9,98x2,5хЗ,77 |
9,1х2,5хЗ,8 |
9,3х2,5хЗ,8 |
|
Масса, кг: |
|
|
|
|
|
|
|
снаряженная |
9160 |
9880 |
10 250 |
13 040 |
16 350 |
20 420 |
|
полная |
16 000 |
22 200 |
24 000 |
26 000 |
30 000 |
40 000 |
х - латинское буквенное обозначение модификации автобетоносмесителя, установленного определенном шасси (69362L - КамАЗ 5320; 69362С - КамАЗ 53213 и т. д.).
ЗАО «КОМЗ-Экспорт» совместно с ЗАО «ФПО ИНТОК» (г. Москва) создали полуприцеп-бетоносмеситель РАМЗ-9945 с барабаном вместимостью 12 м , который представляет собой двухзвенный автопоезд, состоящий из трехосного тягача М АЗ-642208 и трехосного полуприцепа с нагрузкой на ось, не превышающей 8 т. Один автопоезд-бетоносмеситель может заменить три автобетоносмесителя на шасси КамАЗ-55111, потребляя меньше топлива и не создавая дополнительных экологических и транспортных проблем. Использование автопоезда-бетоносмесителя будет способствовать снижению себестоимости перевозок бетона, снижению стоимости и сроков строительства монолитных зданий и сооружений.
Выпуск полуприцепа-бетоносмесителя РАМЗ-9945 осуществляется ЗАО «РАМЗ» (г. Рославль, Смоленская обл.)
Техническая характеристика полуприцепа-бетоносмесителя РАМЗ-9945:
|
Объем перевозимой бетонной смеси, м |
12 |
|
Масса перевозимой бетонной смеси, т |
28,8 |
|
Высота загрузки, мм |
3840 |
|
Вместимость бака для воды, л |
600 |
|
Привод вращения смесительного барабана |
Гидромеханический |
|
Мощность автономного двигателя (дизеля), кВт |
82 |
|
Снаряженная масса полуприцепа, т |
9,9 |
|
Полная масса полуприцепа, т |
38,7 |
|
Распределение массы, т: |
|
|
на седло тягача |
14,7 |
|
на тележку |
24 |
|
Габаритная длина, м |
10,1 |
|
Базовый тягач |
МАЗ-642208 |
|
Подвеска шасси полуприцепа: |
|
|
вариант 1 |
Пневматический |
|
вариант 2 |
Рессорно-балансирная |
|
Число осей шасси |
3 |
|
Тип шин (односкатные) |
385/65R 22,5 |
|
Максимальная нагрузка на ось, т |
8 |
|
Максимальная скорость автопоезда, км/ч |
80 |
Некоторые модели автобетоносмесителей производства ЗАО «КОМЗ-Экспорт» могут иметь утепленный вариант смесительного барабана, гидроподпорку разгрузочного лотка, броневую облицовку загрузочно-разгрузочных устройств, водяной бак с подогревом, электронно-дистанционное управление процессом загрузки-выгрузки смесительного барабана и т. п.
