СТАЦИОНАРНЫЕ ЦИКЛИЧНЫЕ БЕТОНОСМЕСИТЕЛИ ПРИНУДИТЕЛЬНОГО ДЕЙСТВИЯ

Стационарные цикличные бетоносмесители принудительного действия предназначены для приготовления жестких и подвижных бетонных смесей и строительных растворов. Материалы смешиваются путем принудительного воздействия на смесь лопастей, сообщающих частицам самые разнообразные траектории движения. К преимуществам бетоносмесителей принудительного действия по сравнению с гравитационными относятся большие активность и качество процесса перемешивания, предотвращение комкования смеси, к недостаткам - сложность конструкции и высокая металлоемкость машин, ограниченное применение крупных заполнителей, значительный износ рабочих поверхностей, большая энергоемкость процесса перемешивания.

Бетоносмесители принудительного действия разделяются на тарельчатые и лотковые. Тарельчатые бетоносмесители - это машины роторного типа с вертикально расположенными валами, лотковые - двухзальные машины с двумя горизонтальными лопастными валами.

Стационарные цикличные бетоносмесители роторного (тарельчатого) и лоткового типов используются в качестве встроенного оборудования в технологических линиях бетонорастворных заводов и установок, бетоносмесительных цехов заводов сборных железобетонных изделий и предназначены для приготовления бетонных смесей и строительных растворов.

В ротором бетоносмесителе (Рис. 1 ) компоненты смеси перемешиваются в кольцевом рабочем пространстве неподвижной чаши 1 лопастями 2 ротора 3, вращающегося с частотой 0,5...0,6 с^-1. Смешивающие лопасти крепятся к ротору с помощью пружинных (рессорных) амортизаторов 4 на разном удалении от оси его вращения, а их рабочие поверхности расположены под различными углами к траектории своего движения. Такая схема установки лопастей, создающих при своем движении продольные и поперечные потоки смешиваемых компонентов, обеспечивает интенсивное и качественное перемешивание смеси любой консистенции.

Рис. 1 . Принципиальная схема цикличного роторного бетоносмесителя

Амортизаторы позволяют лопастям поворачиваться при попадании между ними и днищем крупных кусков заполнителя. В смесительном устройстве помимо смешивающих лопастей имеются наружная и внутренняя очистные лопасти, прикрепляемые к ротору жестко. Внутренняя поверхность чаши футерована износостойкой сталью. В донной части чаши имеется разгрузочный люк, перекрываемый затвором с рычажным или пневматическим приводом.

Бетоносмеситель СБ- 146А (Рис. 2 ) с объемом готового замеса 500 л состоит из неподвижного цилиндрического корпуса (чаши) с крышкой, смонтированного на раме, роторного смесительного устройства с лопастями, привода смесительного устройства, разгрузочного затвора с пневмоприводом. Привод смесительного устройства состоит из фланцевого электродвигателя и двухступенчатого планетарного редуктора. Чаша сверху закрыта крышкой с патрубками для загрузки смесителя сухими компонентами смеси и водой. Чаша снабжена конечными выключателями привода затвора и электродвигателя. Последние отключают привод смесителя при открывании створок крышки в процессе смешивания. Выгрузка смеси осуществляется через секторный затвор горизонтального типа, приводимый в действие пневмоцилиндром.

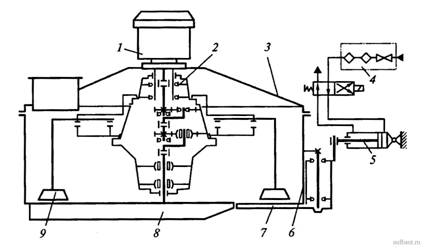

Рис. 2 . Пневмокинематическая схема смесителя СБ-146А: 1 - электродвигатель; 2 - редуктор; 3 - крышка; 4 - пневмосистема; 5 - пневмоцилиндр; 6 - корпус; 7- затвор; 8 - рама; 9 - лопасть

Бетоносмеситель СБ-138Б (Рис. 3 ) с объемом готового замеса 1000 л (по бетону) и 1200 л (по раствору), аналогичен по конструкции смесителю СБ-146А. Он состоит из неподвижной чаши с крышкой, роторного смесительного устройства с приводом от электродвигателя через редуктор, разгрузочного затвора с приводным пневмоцилиндром, пневмосистемы и пульта управления. На крышке чаши имеются загрузочный патрубок для раздельной загрузки инертных материалов и цемента, смотровой люк и труба для заливки воды.

Рис. 3 . Смеситель СБ-138Б: 1 - загрузочный патрубок; 2 - крышка; 3 - электродвигатель; 4 - редуктор; 5 - ротор; 6 - чаша; 7 - затвор; 8 - водопроводный патрубок; 9 - пульт управления; 10 - смотровой люк; 11 - пневмоцилиндр; 12 - ограждение затвора; 13 - вытяжной аспирационный патрубок

Смеситель работает следующим образом: при вращающемся роторе загружает отдозированые сухие составляющие и одновременно по трубе подают заданную дозу воды; вращающийся ротор лопастями воздействует на смешиваемые материалы, образуя однородную смесь; готовая смесь выгружается через люк затвора, управляемого пневмоцилиндром.

Техническая характеристика стационарных цикличных бетоносмесителей принудительного действия роторного типа приведена в табл. 1.

Таблица 1. Техническая характеристика стационарных цикличных бетоносмесителей принудительного действия роторного типа

Лотковый двухвальный бетоносмеситель СБ-163 (Рис. 4 ) с объемом готового замеса 1000 л (для смесей с крупным заполнителем) и 1200 л (для цементно-песчаной смеси) применяется на заводах сборного и товарного бетона и железобетона. Смеситель состоит из рамы, корпуса, корытообразного сечения, ух лопастных смесительных валов и привода. Корпус составлен из двух шарнирно соединенных корпусов лоткового типа, в которых помещены лопастные валы. Внутренняя поверхность корпусов футерована броневыми листами.

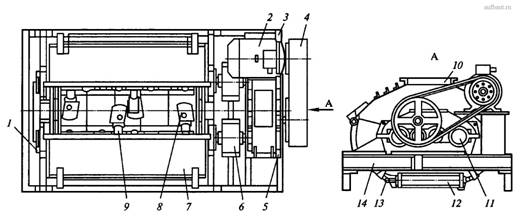

Рис. 4 . Бетоносмеситель СБ-163: 1 - подшипник; 2 - электродвигатель; 3 - рама; 4 - клиноременная передача; 5 - редуктор; 6 - муфта; 7- корпус; 8 - лопасть; 9 - державка; 10 - загрузочное отверстие; 11 - вал; 12 - пневмоцилиндр; 13 - затвор; 14 - разгрузочное отверстие

Привод обеспечивает вращение лопастных валов навстречу друг другу с частотой 35,8 мин^-1 и включает электродвигатель, клиноременную передачу и ректор. Лопасти на лопастных валах размещены равномерно по винтовой линии таким образом, что лопасти одного вала входят в промежутки между лопастями другого вала. Компоненты смеси поступают в работающий смеситель через замочное отверстие, перемешиваются лопастными валами и перемещаются ими к разгрузочному отверстию, которое перекрывается разгрузочным затвором и управляется пневмоцилиндром. При загрузке смесителя затвор закрыт.

Техническая характеристика смесителя СБ-163 приведена ниже:
