ПОЛЯ ПОДЗЕМНОЙ ФИЛЬТРАЦИИ

Поля подземной фильтрации применяют в песчаных и супесчаных грунтах. Если глубина залегания грунтовых вод составляет 2 - 1,5 м, приходится сооружать разветвленную сеть фильтрующих траншей. Эта система дешевле и проще в строительстве, к тому же она обеспечивает орошение участка. Сложность сооружения заключается в том, что поля подземной фильтрации нужно прокладывать заранее, до застройки участка.

Устройство подземной фильтрующей сети показано на рис. 1.

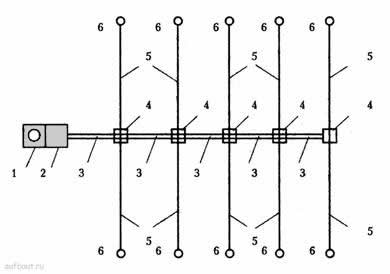

Рис. 1. Поля подземной фильтрации: 1 — септик; 2 — дозирующая камера; 3 — распределительный трубопровод; 4 — распределительные колодцы; 5 — оросительные трубы; 6 — вентиляционные стояки с флюгаркой

Дозирующая камера, устраиваемая на выходе септика, обеспечивает поля подземной фильтрации равномерным притоком сточных вод. Она представляет собой емкость диаметром 1 м (или площадью 1 х 1м) с находящимся внутри сифоном, который периодически самозаряжается и самоизливается осветленной сточной водой, поступающей из септика. Диаметр сифона - 100 мм, высота колена - 200 мм.

Распределительный трубопровод - это труба диаметром от 100 до125 мм (пластиковая или асбоцементная). Трубу укладывают в траншею на глубине выпуска дозирующей камеры с уклоном 0,02 (2 см на метр длины), что и обеспечивается самотек сточных вод. Расстояние от трубы до поверхности земли должно быть не менее 500 мм (рис. 2).

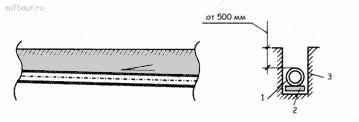

Рис. 2. Прокладка распределительного трубопровода полей подземной фильтрации: 1 - труба Ж 100 - 125 мм; 2 - подкладка (кирпич надо класть через каждые 0,5 м); 3 - траншея

Распределительный колодец устраивают в местах ветвления - там, где от распределительного трубопровода отходят траншеи фильтрации с уложенными в них оросительными трубами.

Колодец диаметром 500 - 700 мм выкладывают из красного кирпича или железобетонного кольца. В основании колодца устраивают цементную стяжку по утрамбованному гравийному основанию, над стяжкой размещают лотки на уровне, соответствующем лоткам распределительной и оросительной труб (см. рис. 3).

Рис. 3. Распределительный колодец полей подземной фильтрации: 1 - бетонное основание; 2 - распределительный трубопровод; 3 - бетонное кольцо; 4 - деревянная крышка; 5 - ввод оросительной трубы

Для каждого колодца этот уровень свой, поскольку распределительный трубопровод проложен с уклоном.

Сверху колодец накрывают щитом и засыпают ее гравием или щебнем (фракция 15-25 мм)

Устанавливая заглушки в колодце, можно отсекать от сети те или иные ветви и тем самым регулировать орошение зон участка.

Фильтрационные траншеи с оросительными трубами прокладывают параллельными рядами на расстоянии не менее 1,5 м в песчаных грунтах и 2,5 м в супесях. Суммарная длина траншей, необходимая для отвода сточных вод:

суммарная длина фильтрующих траншей

На дне траншеи устраивают канавку шириной 300 мм и глубиной 200 мм, в которую укладывают фильтрующий слой из гравия, щебня (фракция 15- 25 мм), на который и укладывают оросительную трубу. Оросительная труба должна иметь уклон 0,02 (2 см на метр длины) в сторону от колодца для самотека сточных вод и отверстия, через которые вода орошает фильтрующий слой.

Каждая траншея, ответвляющаяся от распределительного трубопровода, должна иметь длину не более 20 м.

Глубина траншеи выбирается в зависимости от расчетного значения минимальной зимней температуры:

Используют асбоцементную, пластмассовую или керамическую дренажную трубу диаметром от 75 до 150 мм.

При использовании асбоцементная трубы, в ней устраивают отверстия для излива в виде пропилов на треть диаметра шириной 10 мм с шагом 150 мм и укладывают пропилами вниз.

В пластмассовой трубе сверлят два ряда отверстий диаметром 10 мм в шахматном порядке на расстоянии друг от друга 50 мм (рис. 67 б). Гончарные дренажные трубы укладывают не встык, а оставляя зазор 15 мм, который сверху прикрывают накладками из рубероида. Можно вместо оросительных труб проложить по фильтрующему слою кирпичный лоток сечением 120 х 120 мм, оставляя на дне лотка зазоры 15—20 мм (см. рис. 67 в).

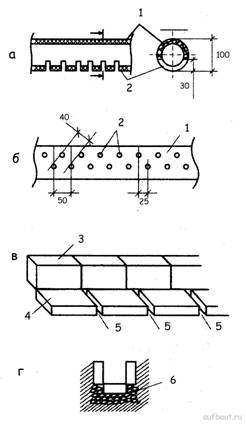

Рис. 4. Оросительная труба из асбоцемента (а), пластмассы (б), лоток из кирпича (в,г). 1 – труба; 2 – пропилы, отверстия (при укладке обращены вниз); 3 – кирпичный бортик лотка; 4 – дно лотка; 5 – зазор 15-20 мм; 6 – фильтрующий слой.

Как показано на рис. 1, на концах фильтрующих траншей должны быть предусмотрены вытяжные стояки. Их делают из трубы диаметром 100 мм, высотой 0,5-0,7 м, а сверху прикрывают флюгаркой.

Возможно сооружение полей подземной фильтрации без коллекторных колодцев. В этом случае звенья распределительной трубы диаметром 150 мм соединяют посредством тройников, обращенных вниз, к которым через угольник и подключают оросительные трубы в шахматном порядке. Для угольников и тройников можно применить чугунные канализационные фитинги (см. рис. 5).

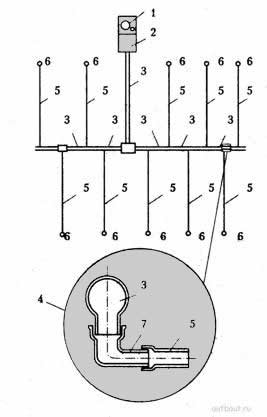

Рис. 5. Сеть подземной фильтрации с соединением оросительных труб с помощью тройников: 1 - септик; 2 - дозирующая камера; 3- коллекторная труба (с одним распределительным колодцем); 4- тройник; 5- оросительная труба; 6 - вытяжка; 7- угольник.
