НАЗНАЧЕНИЕ И КОНСТРУКЦИЯ КОТЕЛЬНЫХ УСТАНОВОК
Котельная установка служит для выработки пара с заданными параметрами для паровых двигателей (турбин, поршневых машин), а также для нужд производства или отопления. В зависимости от назначения котельные установки бывают энергетические (обслуживающие электрические станции), производственные, производственно-отопительные и отопительные. Назначение котельной установки обусловливает ее производительность и параметры вырабатываемого пара.
Исходным рабочим телом для получения пара в котельной установке является вода, а исходным носителем энергии - топливо. Теплота, выделяющаяся при сжигании топлива, передается через металлические поверхности теплообменных аппаратов воде и пару. Основными составляющими процесса производства пара в котельных установках являются горение топлива, теплообмен между продуктами горения и рабочим телом и образование пара.
Котельная установка состоит из котельных агрегатов и вспомогательных устройств.

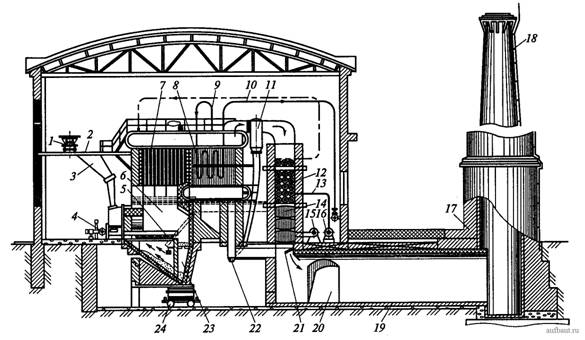

Рисунок 1. Котельная установка: 1 - вагонетка для подвоза топлива; 2 - металлическая решетка; 3 - бункер для топлива; 4 - механизм подачи топлива в топку; 5 - колосниковая решетка; 6 - топка; 7 - вертикально-водотрубный паровой котел; 8 - пароперегреватель; 9 - паропровод насыщенного пара; 10 – паропровод перегретого пара; 11 - пылезолоуловитель; 12 - водяной экономайзер; 13 - трубопровод питательной воды; 14 - воздухоподогреватель; 15 - дутьевой вентилятор; 16 - питательный насос; 17- дымовая труба; 18 - молниепровод; 19 - сборный боров; 20 - боров от других котлов; 21 - поворотная заслонка регулирования тяги; 22 - золовой бункер; 23 – шлаковый бункер; 24 - вагонетка для удаления шлака и золы
К основным элементам оборудования котельной установки (рис. 1) относятся:
паровой котел 7 - обогреваемый топочными газами закрытый теплообменный аппарат, служащий для получения насыщенного пара давлением более 1 МПа, используемого вне самого аппарата;
топка 6 - топливосжигающее устройство, в котором происходит выделение теплоты в процессе горения топлива;
пароперегреватель 8 - обогреваемый топочными газами теплообменный аппарат, предназначенный для перегрева насыщенного пара;
экономайзер 12 - теплообменный аппарат для подогрева питательной воды (до ее поступления в котел) за счет использования теплоты продуктов сгорания;
воздухоподогреватель 14 - теплообменный аппарат для подогрева воздуха (перед его поступлением в топочное устройство) за счет использования теплоты продуктов сгорания.
Совокупность перечисленных выше основных элементов оборудования представляет собой котельный агрегат (сокращенно котлоагрегат).
К вспомогательным элементам оборудования котельной установки относятся:
тяговая установка, отсасывающая дымовые газы из газоходов котлоагрегатов и выбрасывающая их через дымовую трубу 17 в атмосферу;
дутьевая установка, представляющая собой вентилятор 15, который нагнетает воздух по воздухопроводам в топку;
питательная установка, состоящая из питательных насосов 16 и трубопроводов, предназначенных для питания котлоагрегатов водой;
водоподготовительная установка, предназначенная для химической очистки питательной воды (на рис. 1 не показана);
паропроводы - стальные трубопроводы 9 и 10 для транспортирования пара соответственно между элементами котлоагрегатов и от котлоагрегатов к потребителям;
топливоподающее устройство (вагонетка) 1 - для подачи топлива с топливного склада в котельную;
топливный бункер 3 (топливохранилище) - для образования некоторого запаса топлива в котельной;
золоудаляющее устройство (элементы 22...24) - для удаления из котлоагрегатов золы и шлаков и транспортирования их из котельной на отвалы;
золоулавливающее устройство - аппараты 11 для улавливания летучей золы из дымовых газов на выходе их из котлоагрегатов в целях борьбы с засорением окружающей среды частицами золы, вылетающими из дымовых труб.
Производительность котельной установки складывается из паропроизводительности отдельных котлов, входящих в ее состав.
Паропроизводительностъ котла - это количество пара (в тоннах или килограммах), производимого котлом в единицу времени. Этот параметр обозначают буквой D и измеряют в т/ч, кг/ч или кг/с.
Важной характеристикой котла является его поверхность нагрева F, измеряемая в квадратных метрах (м2).
Поверхностью нагрева котла называют площадь всех поверхностей металлических стенок, омываемых с одной стороны горячими газами, а с другой, - рабочим телом (водой или пароводяной смесью). Поверхность нагрева обычно подсчитывают со стороны, обогреваемой газами.
Поверхность нагрева, получающая теплоту главным образом в результате излучения пламени или горящего слоя топлива, носит название радиационной. Радиационные поверхности нагрева, воспринимающие теплоту исключительно за счет излучения в топке, называют топочными экранами. Поверхность нагрева, которой теплота передается главным образом в результате соприкосновения с этой поверхностью горячих движущихся газов, носит название конвективной.
Водогрейные котлы устанавливают на ТЭЦ для покрытия пиковых нагрузок в теплофикационных системах, а также в районных и заводских котельных в качестве основных источников теплоты в системах централизованного теплоснабжения. Котлы представляют собой прямоточные агрегаты, подогревающие непосредственно воду, циркулирующую в тепловых сетях. В пиковом режиме осуществляется подогрев сетевой воды до температуры от 104 до 150 °С, а в основном режиме - от 70 до 150 °С.
Для теплоснабжения отдельных коммунально-бытовых зданий или их группы выпускают чугунные секционные котлы, технические характеристики которых приведены в табл. 1. Максимальное рабочее давление в таких котлах - 0,6 МПа, температура воды - до 115 °С. Котлы работают на каменных углях и антрацитах. При оборудовании котлов соответствующими топливосжигающими устройствами могут использоваться природные газы и топочный мазут, тепловая мощность котлов в этих случаях возрастает.
Технические характеристики чугунных секционных водогрейных котлов ГОСТ 10617-83
Тип котла |
Поверхность нагрева, м2 |
Тепловая мощность, кВт, при сжигании |
Число секций |
Размеры, мм |
Масса, кг |
|||||
антрацита |
каменного угля |
Длина |
Ширина |
Высота |
||||||
грохоченного |
рядового |
грохоченного |
рядового |
|||||||
«Универсал-6М» |
24,2 (44) |
395 |
313 |
198/238 |
168/202 |
22 |
1709 |
2070 |
2470 |
2007 |
41,8(76) |
682 |
535 |
343/412 |
292/350 |
38 |
2785 |
2070 |
2470 |
3137 |
|
«Энергия-3М» |
36,8 (52,2) |
- |
- |
348/418 |
295/354 |
22 |
1814 |
2315 |
2635 |
3170 |
73,6 (104,5) |
- |
- |
695/834 |
590/708 |
38 |
2870 |
2315 |
2635 |
5460 |
|
«Минск-1» |
20,8 (54,3) |
540 |
432 |
266/319 |
266/271 |
22 |
1825 |
2320 |
2814 |
2790 |
40,0 (105) |
1033 |
825 |
512/614 |
435/522 |
38 |
2825 |
2320 |
2814 |
4025 |
|
«Тула-3» |
28,1 (61,9) |
540 |
425 |
326/391 |
272/336 |
22 |
1709 |
2300 |
2836 |
2428 |
53(16,9) |
1035 |
805 |
615/738 |
515/618 |
38 |
2785 |
2300 |
2836 |
3985 |
Примечания: 1. В скобках указана условная площадь поверхности нагрева. 2. В числителе указана мощность котла при работе на угле, в знаменателе - на газе или мазуте.
В системах отопления и горячего водоснабжения небольших зданий применяют малометражные стальные и чугунные водогрейные котлы (табл. 2), рассчитанные на рабочее давление 0,2 МПа и температуру воды 90 °С.
Таблица 2. Технические характеристики малометражных котлов
Тип котла |
Поверхность нагрева, м2 |
Тепловая мощность, кВт, при сжигании |
Число секций |
Размеры, мм |
Масса, кг |
|||
жидкого топлива |
природного газа |
Длина |
Ширина |
Высота |
||||
Стальной KB (ТС) |
0,87 |
11,6 |
11,6 |
- |
580 |
780 |
370 |
100 |
1,06 |
14 |
14 |
- |
675 |
850 |
410 |
130 |
|
1,2 |
17,5 |
17,5 |
- |
695 |
1070 |
420 |
175 |
|
Чугунный ЧМ-2 |
1,67 |
19,8 |
19,8 |
4 |
265 |
450 |
1040 |
278 |
2,11 |
24,4 |
24,4 |
5 |
355 |
450 |
1040 |
322 |
|
3,83 |
46,4 |
46,4 |
9 |
805 |
450 |
1045 |
497 |
|
4,23 |
52,5 |
52,5 |
10 |
895 |
450 |
1040 |
539 |
