ШПУНТОВЫДЕРГИВАТЕЛИ
Шпунтовыдергиватели предназначены для извлечения из грунтов различной плотности ранее погруженных металлических свай, труб и шпунта длиной 10...20 м. Наибольшее распространение получили шпунтовыдергиватели виброударного действия, работающие по принципу вибромолотов. У таких шпунтовыдергивателей ударная сила направлена только вверх и через наголовник воздействует на извлекаемый элемент. Шпунтовыдергиватели
оснащаются клиновыми, механическими и гидравлическими наголовниками и эксплуатируются совместно со стреловыми самоходными кранами, экскаваторами-кранами и копровыми установками.
Шпунтовыдергиватель (рис. 1) состоит из вибровозбудителя 4, виброизолятора 2, подвески 1, рамы 6 с клиновым захватом 7 и пульта дистанционного управления. В корпус вибровозбудителя вмонтированы два электродвигателя, на консолях параллельных валов которых закреплены четыре дебаланса с регулируемым статическим моментом. При синхронном вращении дебалансов в разные стороны создаются вертикально направленные колебания. Вибровозбудитель опирается через витые пружины 5 на раму 6, которая ограничивает его движение сверху, в результате чего вибровозбудитель с бойком 3 наносит удары по раме с наковальней 10 с определенной частотой и энергией. Рама передает энергию удара извлекаемому элементу через клиновой захват, который состоит из двух клиньев 9, скользящих в направляющих 8.

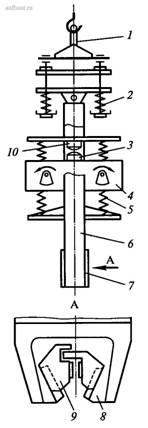

Рис. 1. Принципиальная схема шпунтовыдергивателя
Виброизолятор служит для гашения динамических нагрузок на грузоподъемное устройство, возникающих при работе вибровозбудителя, и состоит из комплекта витых пружин и рычагов.
Шпунтовыдергиватели могут эксплуатироваться совместно со стреловыми самоходными кранами грузоподъемностью до 25 т, гусеничными экскаваторами со стреловым оборудованием грузоподъемностью до 20 т и вертикальным телескопическим копровым оборудованием.
