ОБЩАЯ СХЕМА ГОРЯЧЕГО ВОДОСНАБЖЕНИЯ

ОСНОВНЫЕ ЭЛЕМЕНТЫ

В общем виде система горячего водоснабжения состоит из тех же элементов, что и система холодного водоснабжения. Отличие состоит в том, что дополнительно включаются в систему устройства для приготовления теплоносителя, подачи его к водонагревателям, обратный трубопровод, необходимый для циркуляции сети теплоносителя с целью обеспечения относительного постоянства его температуры теплоносителя, распределительной сети системы горячего водоснабжения (рис. 1).

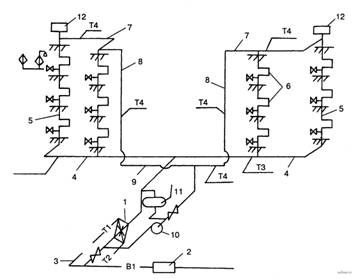

Рисунок 1. Схема централизованной системы горячего водоснабжения: 1 - водонагреватель (теплообменный аппарат - на схеме); 2 - водомерный узел (на горячей воде водомеров нет); 3 - подача холодной воды в систему холодной воды; 4 - подающие магистрали; 5 - подающие стояки; 6 - полотенцесушители; 7 - перемычки на техэтаже или чердаке или под потолком; 8 - циркуляционные стояки; 9 - циркуляционные магистрали (в подвале); 10 - циркуляционный насос (гоняет воду по контуру, чтобы компенсировать потери тепла, но не подает для забора); 11 - аккумуляторы горячей воды (тепла) - необходимы при неравномерном потреблении горячей воды; 12 - воздухоотводчики
