РУЧНЫЕ ЛЕБЕДКИ
Ручные лебедки приводятся в действие мускульной силой рабочего и могут быть однобарабанными или рычажными (без барабана).
В настоящее время выпускают лебедки ручные ТЛ-2А с тяговым усилием 12,5 кН, ТЛ-ЗА (32,5 кН) и ТЛ-5А (50 кН). Техническая характеристика лебедок приведена в табл. 1. Лебедки в рабочем положении крепятся на горизонтальной площадке и могут работать на открытом воздухе при температуре окружающей среды - 40...+40 °С.
Все лебедки типа ТЛ имеют единую конструктивную схему, выполнены двухскоростными, оборудованы автоматически действующими грузоупорными дисковыми тормозами; отличаются друг от друга тяговым усилием, канатоёмкостью барабана, числом валов, габаритами и т. п.

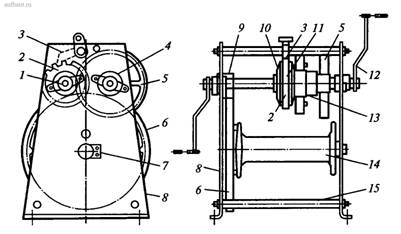

Рис. 1. Конструктивная схема ручных лебедок ТЛ-2А и ТЛ-ЗА
Каждая лебедка (рис. 1) состоит из двух боковин 8, соединенных стяжными болтами 15, ведущего (рабочего) вала 1 с двумя приводными рукоятками 12, одного (у лебедок ТЛ-2А и ТЛ-ЗА) или двух (ТЛ-5А) промежуточных валов 4, блок-шестерни 13, зубчатых колес 5, 6, 9, 11, грузоупорного тормоза, оси 7 с гладким барабаном 14 для навивки каната. Валы передач вращаются в подшипниках скольжения боковин. Ось барабана жестко закреплена в боковинах. Автоматический грузоупорный тормоз состоит из храпового останова (храпового колеса 2 с собачкой 3), дискового тормоза 10 и обеспечивает торможение барабана при опускании груза и мгновенную остановку его, если рабочий отпустит приводную рукоятку. Подъем или перемещение груза осуществляется вращением приводных рукояток; при этом собачка скользит по зубьям храпового колеса. Опускание груза осуществляется вращением приводных рукояток в обратном направлении, причем собачка находится в зацеплении с храповым колесом. Изменение скорости подъема, опускания или перемещения груза производится передвижением шестерни 11 вдоль оси промежуточного вала и вводом ее в зацепление с блокшестерней.
Крутящий момент на валу рукоятки, Н • м,
Mp = Fplp,
где Fp — усилие на рукоятку, принимаемое для одного рабочего равным 100...120 Н в зависимости от продолжительности работы; lp — длина рукоятки (lp = 0,4 м).
Скорость навивки каната на барабан лебедки, м/мин,
vк = 2lpи / vpDб,
где vp < 40 м/мин — средняя окружная скорость движения при вращении рукоятки рабочим; Dб — диаметр барабана, м; и — передаточное число зубчатых передач.
Технические характеристики
Параметры |
Индекс машины |
||
ТЛ-2А |
ТЛ-3А |
ТЛ-5А |
|
| Наибольшее тяговое усилие каната, кН: | |||
| на первой передаче | 12,5 | 32 | 50 |
| на второй передаче | 8 | 20 | 32 |
| Канатоёмкость барабана, мм | 50 | 50 | 75 |
| Число слоев навивки | 3 | 3 | 4 |
| Диметр каната, м | 14 | 16,5 | 21 |
| Передаточное число: | |||
| на первой скорости | 23 | 33,5 | 81 |
| на второй скорости | 15,15 | 22 | 53,3 |
| Габаритные размеры (при снятых рукоятках), мм | 655 х 50 х 720 | 805 х 640 х 860 | 935 х 900 х 860 |
| Усилие на рычаге рукоятки, кН | 1 | 1,2 | 1,2 |
| Численность обслуживающего персонала, чел. | 2 | 4 | 4 |
| Масса лебедки (без каната), кг | 150 | 230 | 465 |
| Изготовитель | ООО ПТП «Трансмаш» (г. Пышма, Свердловская обл.) | ||
