РАЗМЕРЫ И МАРКИ
ГОСТ 16289-86
Окна и балконные двери изготовляют по настоящему стандарту с раздельно-спаренными переплетами и дверными полотнами.
Для отвода дождевой воды в нижних брусках коробок и в горизонтальных импостах под широкими створками, фрамугами и полотнами сверлят отверстия диаметром 10 мм, располагаемые на расстоянии 50 мм от вертикальных брусков коробок и импостов, а под форточными и узкими створками - одно отверстие посередине створок.
Наружные створки окон и наружные полотна балконных дверей должны быть оснащены врезными завертками со съемными ручками, а фрамуги - фрамужными приборами по ГОСТ 5090.
Для обеспечения возможности оборудования окон и балконных дверей общественных зданий фрамужными приборами рычажного типа допускается увеличивать толщину верхних и вертикальных брусков коробок и импостов на 20 мм без изменения габаритов изделий.
Наружные створки окон и наружные полотна балконных дверей должны быть навешены на врезные петли с вынимающимися стержнями по ГОСТ 5088.
Внутренние створки окон высотой более 1400 мм и шириной более 600 мм, высотой более 1000 мм и шириной более 900 мм, а также полотна балконных дверей должны быть навешены на три петли.

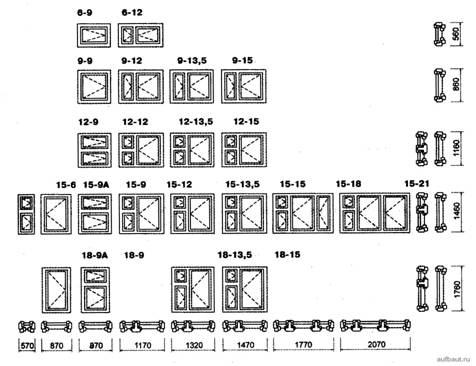

Рисунок 1. Габаритные размеры и типы окон для жилых зданий (ГОСТ 16289-86)

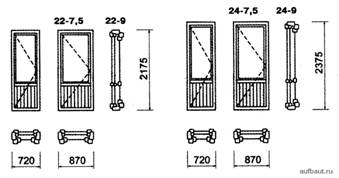

Рисунок 2. Габаритные размеры и типы дверей для жилых зданий (ГОСТ 16289-86)

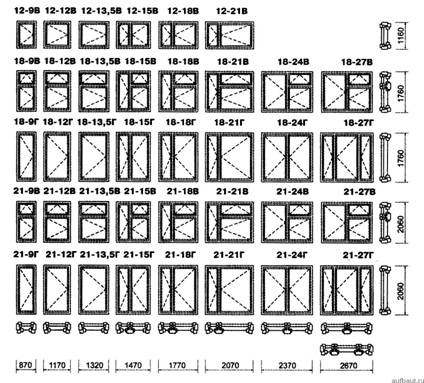

Рисунок 3. Габаритные размеры и типы окон для общественных зданий (ГОСТ 16289-86)
Рисунок 4. Габаритные размеры и типы дверей для общественных зданий (ГОСТ 16289-86)

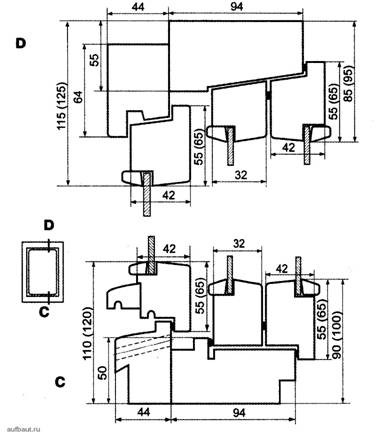

Рисунок 5. Сечения по притворам окон и балконных дверей (ГОСТ 16289-86)
сечение С – нижний притвор;
сечение D – верхний притвор
Примечания.
Высота притвора для жилых зданий указана без скобок и со скобками, а для общественных зданий - только с размерами в скобках.
Допускается размеры раскладки по стеклу уменьшать на 1 мм.

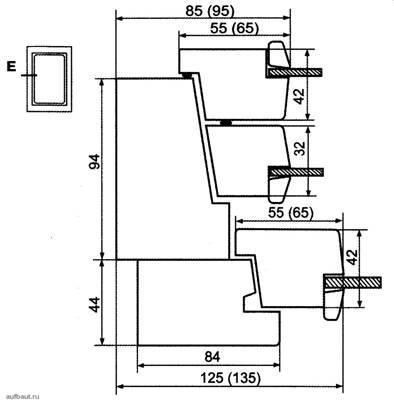

Рисунок 6. Сечения по притворам окон и балконных дверей (ГОСТ 16289-86)
сечение Е – боковой притвор
Примечания.
Высота притвора для жилых зданий указана без скобок и со скобками, а для общественных зданий - только с размерами в скобках.

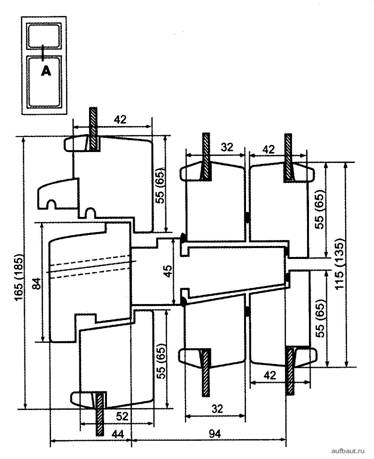

Рисунок 7. Сечения по притворам окон и балконных дверей (ГОСТ 16289-86)
сечение А – вертикальный притвор
Примечания.
Высота притвора для жилых зданий указана без скобок и со скобками, а для общественных зданий - только с размерами в скобках.

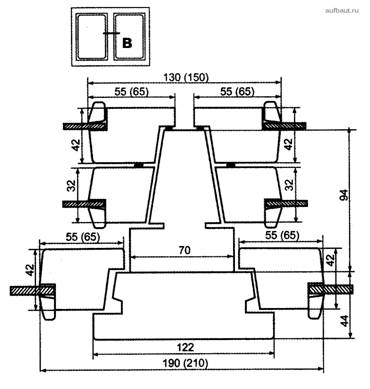

Рисунок 8. Сечения по притворам окон и балконных дверей (ГОСТ 16289-86)
сечение В - горизонтальный притвор
Примечания.
Высота притвора для жилых зданий указана без скобок и со скобками, а для общественных зданий - только с размерами в скобках.
Для остекления окон и балконных дверей жилых зданий следует применять стекло по ГОСТ 111 толщиной 2,5 - 3 мм, а для общественных зданий - толщиной 3 - 4 мм. Толщину стекла уточняют в проекте с учетом ветровых нагрузок и шумовых воздействий в районе строительства и указывают в заказе на изделия.
Окна размерами 9-13,5; 12-13,5; 15-13,5; 18-13,5 и 21-13,5 модулей (модуль М = 100 мм) для заполнения проемов в стенах из немодульного кирпича лицевой кладки можно изготовлять шириной на 80 мм больше указанной за счет увеличения ширины широких створок, а окно размерами 15-6 модулей - шириной на 70 мм меньше указанной, при этом маркировку изменяют соответственно на 9-14; 12-14; 15-14; 18-14; 21-14 и 15-5.
