ПРОВОДА ДЛЯ ВОЗДУШНЫХ ЛИНИЙ ЭЛЕКТРОПЕРЕДАЧИ МАРОК А, АС
ГОСТ 839-80
ОБЩИЕ СВЕДЕНИЯ
Предназначены для передачи электрической энергии в воздушных электрических сетях в атмосфере с содержанием сернистого газа не более 1 мг на 1м3; провоза применяются на суше во всех климатических условиях, кроме ТВ и ТС (влажного и сухого тропического климата). В условиях эксплуатации эти провода изолируют от земли и между собой, подвешивают на фарфоровых, стеклянных и других изоляторах. Расстояние между проводами выбирается в зависимости от передаваемого напряжения.
Провода рассчитаны на эксплуатацию при температуре окружающей среды до -50° С и относительной влажности 90% -при температуре + 35° С.

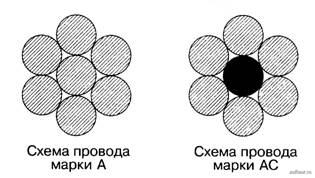

Рисунок 1. Схема проводов марки А и марки АС
МАРКИ И ОБОЗНАЧЕНИЯ
Алюминиевые провода марки А изготавливают из алюминиевой проволоки марки AT, скрученной концентрическими повивами. Сталеалюминевые провода марки АС состоят из сердечника в виде стальной оцинкованной проволоки и повива из алюминиевой проволоки марки AT. В маркировке сечения проводов марки АС приводятся: в числителе - сечение алюминиевой проволоки; в знаменателе - сечение стальной оцинкованной проволоки.
Технические характеристики
Таблица 1. Конструктивные параметры и масса метра провода неизолированного марки А (ГОСТ 839-80)
Сечение, мм |
Число и диаметр проволоки мм2 |
Диаметр провода |
Масса провода кг/км |
Электрическое сопротивление 1 км/Ом, не более |
Разрушающая нагрузка при растяжении, кН |
Строительная длина, м, не менее |
|
16 |
7x1,70 |
5,1 |
43 |
1,8738 |
3,02 |
4500 |
|
25 |
7x2,13 |
6,4 |
68 |
1,165 |
4,5 |
4000 |
|
35 |
7x2,50 |
7,5 |
94 |
0,8502 |
5,91 |
4000 |
|
50 |
7x3,00 |
9 |
135 |
0,588 |
8,2 |
3500 |
|
70 |
7x3,55 |
10,7 |
189 |
0,4204 |
11,3 |
2500 |
|
95 |
7x4,10 |
12,3 |
252 |
0,3147 |
14 |
2000 |
|
120 |
19x2,80 |
14 |
321 |
0,251 |
19,9 |
1500 |
|
150 |
19x3,15 |
15,8 |
409 |
0,1978 |
24,4 |
1250 |
Таблица 2. Конструктивные параметры и масса метра провода неизолированного марки АС (ГОСТ 839-80)
Сечение Ал./Ст. мм2 |
Число и диаметр проволок, мм |
Диаметр провода, мм |
Масса провода, кг/км |
Электрическое сопротивление 1 км/Ом, не более |
Разрушающая нагрузка при растяжении, кН |
Строительная длина, м, не менее |
|
стальной |
алюминиевой |
||||||
|
16/2,7 |
1x1,85 |
6x1,85 |
5,6 |
64,9 |
1,801 |
6,2 |
3000 |
|
25/4,2 |
1x2,3 |
6x2,3 |
6,9 |
100,3 |
1,176 |
9,3 |
3000 |
|
35/6,2 |
1x2,8 |
6x2,8 |
8,4 |
148 |
0,79 |
13,5 |
3000 |
|
50/8,0 |
1x3,2 |
6x3,2 |
9,6 |
195 |
0,603 |
17,1 |
3000 |
|
70/11,0 |
1x3,8 |
6x3,8 |
11,4 |
276 |
0,429 |
24,1 |
2000 |
|
95/16 |
1x4,5 |
6x4,5 |
13,5 |
385 |
0,306 |
33,4 |
1500 |
