КОНСТРУКЦИИ И ОСНОВНЫЕ РАЗМЕРЫ

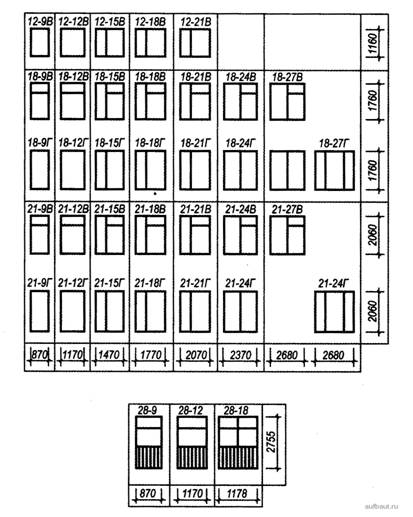

Рисунок 1. Габаритные размеры деревоалюминиевых окон и балконных дверей (ГОСТ 27936-88)

Примечание.

Допускается применение окон 13,5 М по ширине.

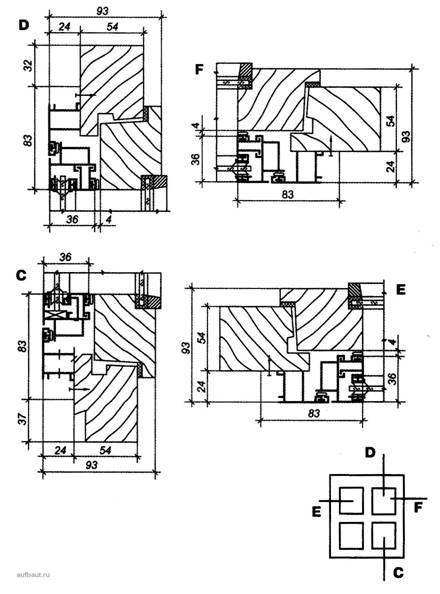

Рисунок 2. Конструкция и основные размеры окон и балконных дверей типа Р (ГОСТ 27936-88)

сечение С - нижний притвор;

сечение D - верхний притвор;

сечения Е, F - боковые притворы

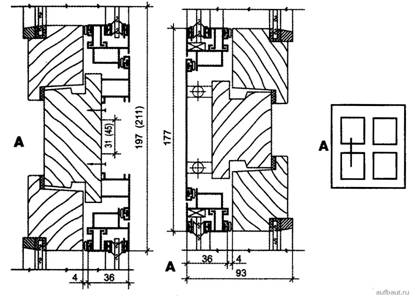

Рисунок 3. Конструкция и основные размеры окон и балконных дверей типа Р (ГОСТ 27936-88)

сечение А - вертикальный серединный притвор;

сечение В - горизонтальный серединный притвор

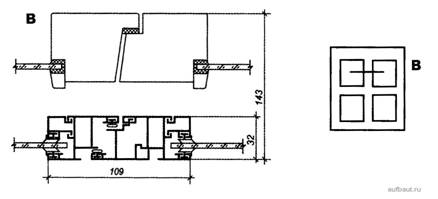

Рисунок 4. Конструкция и основные размеры окон и балконных дверей типа Р (ГОСТ 27936-88)

сечение В - горизонтальный серединный притвор

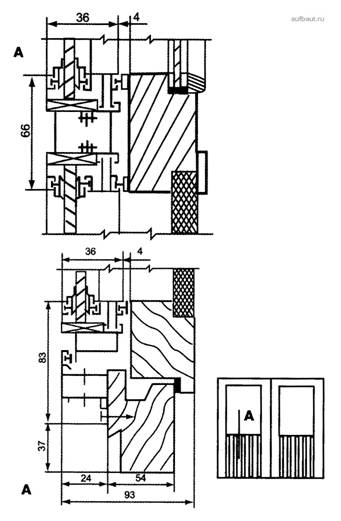

Рисунок 5. Конструкция и основные размеры окон и балконных дверей типа Р (ГОСТ 27936-88)

сечение А - вертикальный серединный притвор;

сечение С - нижний притвор

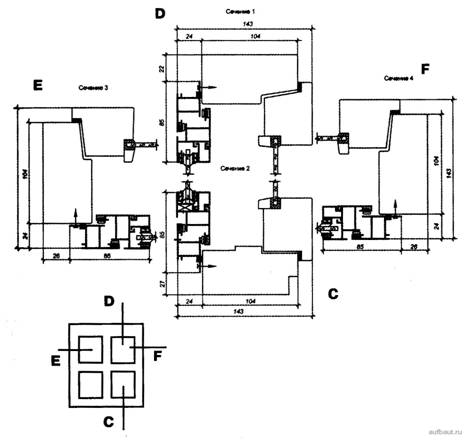

Рисунок 6. Конструкция и основные размеры окон и балконных дверей типа С (ГОСТ 27936-88)

сечение С - нижний притвор;

сечение D - верхний притвор;

сечения Е, F - боковые притворы

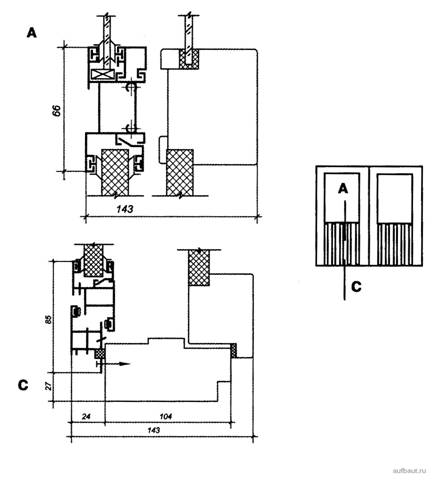

Рисунок 7. Конструкция и основные размеры окон и балконных дверей типа С (ГОСТ 27936-88)

сечение А - вертикальный серединный притвор

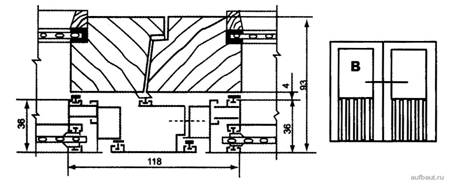

Рисунок 8. Конструкция и основные размеры окон и балконных дверей типа С (ГОСТ 27936-88)

сечение В - горизонтальный серединный притвор

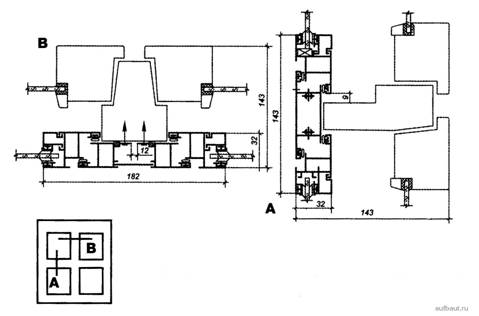

Рисунок 9. Конструкция и основные размеры окон и балконных дверей типа С (ГОСТ 27936-88)

сечение А - вертикальный серединный притвор

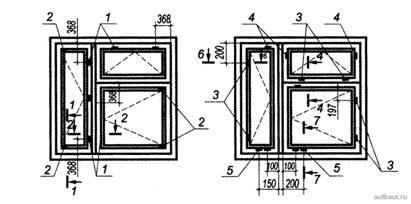

Рисунок 10. Примеры расположения приборов на переплетах в деревоалюминиевых окнах и балконных дверях (ГОСТ 27936-88)

1 - завертка врезная типа ЗР1;

2 - петля для спаривания;

3 - петля;

4 - соединитель створок;

5 – компенсатор

1 - завертка врезная типа ЗР1;

2 - петля для спаривания;

3 - петля;

4 - соединитель створок;

5 - компенсатор
