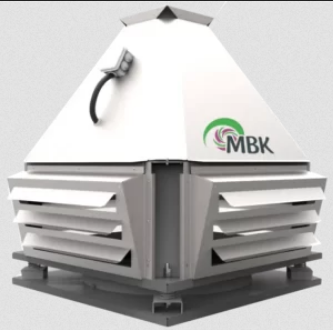

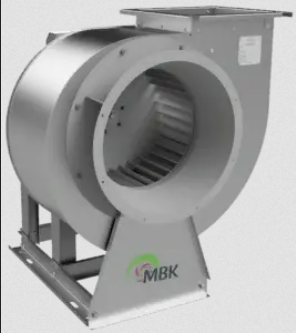

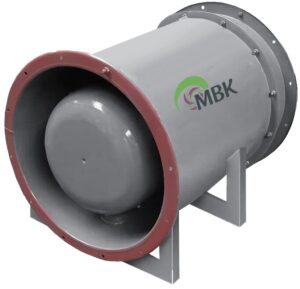

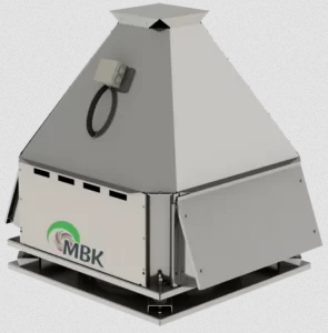

Как рассчитать производительность вентилятора дымоудаления для здания: методики и примеры

Введение: Почему точный расчет производительности критичен для системы дымоудаления?

Представьте пожар в многоэтажном здании. Самая страшная угроза часто исходит не от самого пламени, а от едкого, удушливого дыма. Он стремительно распространяется по коридорам и лестничным клеткам, отрезая пути эвакуации, ослепляя людей и отравляя воздух. Именно здесь на первый план выходит система дымоудаления (СДУ), а ее сердце – вентиляторы дымоудаления.

Производительность – не просто цифра, а вопрос жизни

Мощность вентилятора дымоудаления – это не абстрактный технический параметр. Это ключевой фактор, определяющий, сможет ли система выполнить свою главную задачу: создать и поддержать безопасные зоны для эвакуации людей и работы пожарных. Если вентилятор окажется слишком слабым:

• Пути спасения превратятся в дымовые ловушки: Лестницы и коридоры заполнятся дымом раньше, чем люди успеют их покинуть.
• Видимость упадет до нуля: Люди не смогут найти выход, а пожарные – очаг возгорания.
• Токсичные газы начнут убивать: Угарный газ и другие продукты горения делают свое дело за минуты.
• Работа огнеборцев станет невозможной: Без удаления дыма эффективное тушение крайне затруднено.

Почему «на глазок» не работает?

Дым – это не просто загрязненный воздух. Его поведение сложное:

• Он горячий и легкий, стремится вверх под действием гравитации (естественной тяги).
• Он заполняет объемы с огромной скоростью.
• Его количество и свойства зависят от того, что именно горит.

Система дымоудаления должна преодолеть эту естественную тягу в определенных зонах (например, создать подпор воздуха в лестничной клетке, чтобы дым туда не затягивало) и эффективно удалять огромные массы дыма из других зон (коридоров, атриумов). Требуемая производительность вентилятора зависит от множества взаимосвязанных факторов: размеров и планировки здания, высоты этажей, количества и расположения дымовых люков или клапанов, сопротивления воздуховодов.

Нормы и ответственность

Расчет производительности вентиляторов дымоудаления – это не область для импровизации. Он строго регламентируется национальными и международными строительными нормами и правилами пожарной безопасности (в России это, прежде всего, СП 7.13130). Эти нормы основаны на физике пожара и многолетнем опыте. Ошибка в расчетах означает:

• Нарушение закона: Проект не пройдет экспертизу, здание не будет введено в эксплуатацию.
• Колоссальные финансовые риски: Переделка системы на этапе строительства или, что хуже, после сдачи объекта обойдется в разы дороже правильного проектирования с самого начала.
• Юридическую ответственность: В случае трагедии из-за неработающей СДУ, ответственность ляжет на проектировщиков и инсталляторов.

Итог: Точный расчет производительности вентиляторов дымоудаления – это фундамент, на котором строится реальная безопасность людей. Это не просто инженерная задача, это прямая ответственность за человеческие жизни. В условиях пожара каждая секунда на счету, и правильно рассчитанная система дает людям эти драгоценные секунды и минуты для спасения.

Нормативные требования: какие СП и ГОСТ регулируют расчет?

Расчет систем дымоудаления в России – не рекомендация, а строгое обязательство. Работа ведется по четким правилам, закрепленным в нормативной базе. Игнорирование этих документов не только незаконно, но и смертельно опасно. Вот ключевые нормативы:

Основополагающий документ: СП 7.13130

«Отопление, вентиляция и кондиционирование. Требования пожарной безопасности» – ваш главный ориентир. В актуальной редакции (2021) он содержит:

• Принципы проектирования систем противодымной защиты
• Методики расчета минимально необходимых расходов воздуха
• Требования к размещению дымоприемных устройств и вентиляторов
• Правила обеспечения подпора воздуха в лифтовых шахтах и лестничных клетках

Это не справочник, а юридически обязательный свод правил. Все расчеты начинаются именно отсюда.

Ключевые ГОСТы для технических решений

Стандарты детализируют требования к оборудованию и монтажу:

• ГОСТ Р 53300-2009: Устанавливает методы испытаний противодымной вентиляции. Определяет, как проверить, что система соответствует проектным параметрам.
• ГОСТ Р 53301-2013: Регламентирует огнезадерживающие клапаны – критичные элементы, предотвращающие распространение дыма по воздуховодам.
• ГОСТ 31371-2007 (ISO 6944): Задает требования к огнестойкости вентиляционных каналов – чтобы система не вышла из строя раньше времени.

Дополнительные отраслевые документы

Для специфических объектов применяются профильные своды правил:

• СП 4.13130 для общественных зданий (торговые центры, кинотеатры)
• СП 5.13130 для производственных объектов (цеха, склады)
• СП 118.13330 для общественных зданий (административные комплексы)
• СП 60.13330 (актуализация СНиП 41-01-2003): Общие требования к вентиляции, включая термины и методы аэродинамического расчета.

Почему это не формальность?

Эти документы – результат анализа реальных пожаров и физического моделирования. Они учитывают:

• Скорость распространения дыма при разных типах горения
• Критическую концентрацию токсичных газов
• Время, необходимое для эвакуации из зданий разной сложности

Использование устаревших редакций или «самодельных» методик равносильно игре с жизнями людей. Проект, не соответствующий действующим СП и ГОСТ, не пройдет экспертизу – а неработающая система дымоудаления не пройдет проверку реальным пожаром.

Методики расчета производительности вентилятора

Расчет мощности вентилятора – не универсальная задача. Выбор метода зависит от типа помещения и требований СП 7.13130. Рассмотрим три ключевых подхода:

По объему помещения (базовый способ)

Наиболее распространенный метод для помещений с замкнутым объемом (серверные, подземные парковки, небольшие цеха):

• Формула: L = V × n
• Где:
  • L – требуемый расход воздуха (м³/ч)
  • V – объем помещения (длина × ширина × высота в м³)
  • n – кратность воздухообмена (берётся из таблиц СП 7.13130)
• Пример: Склад размером 20×25×4 м с нормируемой кратностью n=5:
  • V = 20 × 25 × 4 = 1000 м³
  • L = 1000 × 5 = 5000 м³/ч

Важно: Кратность n варьируется от 1 до 10+ в зависимости от пожарной нагрузки. Для парковок обычно n=6-10, для офисов – 4-6.

По площади зоны задымления (для больших помещений)

Основной метод для открытых пространств (атриумы, торговые залы, ангары) с высотой потолков > 6 м:

• Формула: L = S × v × 3600
• Где:
  • S – площадь дымового слоя (м²), определяемая по СП
  • v – скорость удаления дыма (м/с, обычно 1-2 м/с по СП)
  • 3600 – коэффициент перевода м³/с в м³/ч
• Пример: Торговый зал площадью 800 м² при скорости v=1.5 м/с:
  • L = 800 × 1.5 × 3600 = 4 320 000 м³/ч

Нюанс: Площадь S рассчитывается с учетом геометрии помещения и расположения дымоприёмных устройств.

С учетом сопротивления воздуховодов

Предыдущие методы дают «чистый» расход воздуха, но реальный вентилятор должен преодолеть:

• Аэродинамическое сопротивление сети
• Потери на трение в воздуховодах
• Локальные сопротивления (повороты, клапаны, решётки)
• Перепады высот

Как это влияет: Фактическое давление (P_вент) должно быть выше суммы всех потерь (ΔP_сети). Решение:

• Рассчитать ΔP_сети по методике СП 60.13330

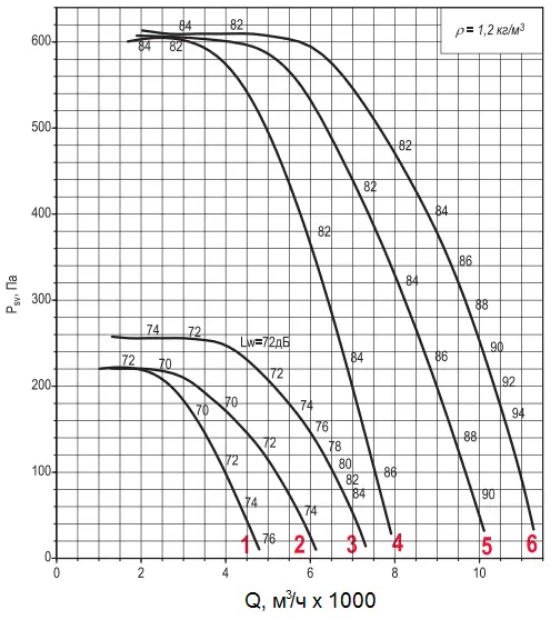

• Подобрать вентилятор с характеристикой L при P ≥ ΔP_сети

Практический совет: Самостоятельный расчет сети сложен. Для проектов используйте:

• Специализированное ПО (BIM-программы, MagiCAD)
• Услуги инженера-аэродинамика
• Готовые таблицы производителей воздуховодов

Ошибка в подборе давления – частая причина неработающих систем, когда вентилятор «не проталкивает» расчетный объем через реальные воздуховоды.

Примеры расчетов для разных типов зданий

Теория становится понятнее на практике. Разберем три реальных кейса, используя методики из предыдущего раздела. Помните: в каждом случае производительность вентилятора – минимальная требуемая величина.

1. Офисное здание (3 этажа, общий объем 1500 м³)

Особенность: Стандартная планировка с коридорами и кабинетами. Основная задача – защита путей эвакуации. Методика: По объему помещения (п. 3.1) Расчет:

1. Берем нормируемую кратность из СП 7.13130: для офисов n = 6
2. Применяем формулу: L = V × n
3. Подставляем значения: L = 1500 м³ × 6 = 9000 м³/ч

Итог: Требуется вентилятор с производительностью не менее 9000 м³/ч + запас на сопротивление сети.

2. Подземная парковка (площадь 5000 м², высота 2.5 м)

Особенность: Закрытое пространство с высокой пожарной нагрузкой (автомобили). Необходим интенсивный воздухообмен. Методика: По объему помещения (п. 3.1) Расчет:

1. Рассчитываем объем: V = 5000 м² × 2.5 м = 12 500 м³
2. Нормативная кратность для парковок: n = 10
3. Формула: L = V × n = 12 500 м³ × 10 = 125 000 м³/ч

Итог: Система дымоудаления должна обеспечивать 125 000 м³/ч. Обычно реализуется несколькими вентиляторами.

3. Торговый центр (атриум площадью 2000 м²)

Особенность: Большая высота (>6 м). Расчет ведется не по объему, а по площади дымового слоя. Методика: По площади зоны задымления (п. 3.2) Расчет:

1. Принимаем площадь дымоприемных устройств S = 2000 м²
2. Скорость удаления дыма по СП: v = 1 м/с
3. Формула: L = S × v × 3600 (перевод в часы)
4. Подставляем: L = 2000 м² × 1 м/с × 3600 = 7 200 000 м³/ч

Итог: Требуется мощная система с производительностью 7.2 млн м³/ч. Это типично для крупных атриумов.

Важные нюансы на практике:

• Запас производительности: Фактическая мощность вентилятора должна превышать расчетную на 10-15% для компенсации потерь в сети.
• Не только вентилятор: Производительность должна обеспечиваться на всей трассе – от дымоприемных устройств до выброса.
• Температурный фактор: Вентиляторы дымоудаления подбираются с запасом по температуре (обычно 400-600°С), что может снижать их паспортную производительность – это учитывается в проекте.

Эти примеры – отправная точка. Реальный проект требует детального расчета аэродинамики сети и строгого соблюдения СП.

Поправочные коэффициенты и дополнительные факторы

Расчетная производительность – только основа. Реальный вентилятор должен работать в конкретных условиях. Вот ключевые поправки, которые нельзя игнорировать:

1. Высота здания (статическое давление)

В высотках вентилятору нужно не только перемещать воздух, но и преодолевать перепад давлений между нижними и верхними этажами. Чем выше здание, тем критичнее этот параметр.

• Проблема: Естественная тяга в шахтах высотных зданий может достигать 100-150 Па.
• Решение: К расчетному давлению сети (ΔP_сети) добавляют статическое давление от перепада высот.
• Формула упрощенно: P_доп ≈ 0.4 × H (где H – высота от вентилятора до верхней точки выброса в метрах).
• Пример для 50 м: P_доп ≈ 0.4 × 50 = 20 Па (добавляется к общему требуемому давлению).

2. Температура дыма (коррекция мощности)

Горячий дым (200-600°С) имеет меньшую плотность, чем воздух. Это меняет нагрузку на двигатель:

• Проблема: При одинаковой производительности (м³/ч) масса перемещаемого горячего дыма меньше. Мотор может перегрузиться, если не учтен температурный фактор.
• Решение: Подбирать двигатель с запасом мощности или использовать корректирующий коэффициент K_t.
• Формула мощности с учетом температуры: N_факт = N_расч × (273 + t_дыма) / (273 + t_возд)
• Пример: Для t_дыма=300°C и t_возд=20°C: K_t = (273+300)/(273+20) ≈ 573/293 ≈ 1.95. Фактическая мощность двигателя должна быть почти в 2 раза выше расчетной для холодного воздуха!

3. Резервная производительность и запас

Ни один расчет не идеален. Неучтенные потери и непредвиденные факторы требуют запаса:

• Минимальный запас: +10-20% к расчетному расходу воздуха (L_расч).
• Когда брать 20%:
  • Сложная сеть воздуховодов с множеством поворотов
  • Высокая этажность (более 25 этажей)
  • Агрессивная среда (производства)
• Формула итоговой производительности: L_итог = L_расч × (1 + K_зап), где K_зап = 0.10…0.20
• Пример: При L_расч = 100 000 м³/ч и запасе 15%: L_итог = 100 000 × 1.15 = 115 000 м³/ч.

Почему это не просто «страховка»?

Игнорирование поправок ведет к фатальным последствиям:

• Без учета высоты: Вентилятор не создаст нужный подпор на верхних этажах – дым проникнет в эвакуационные пути.
• Без температурной коррекции: Двигатель перегреется и отключится через несколько минут работы, когда это критически нужно.
• Без запаса: Система не обеспечит расчетные параметры из-за реального загрязнения фильтров, отклонений при монтаже или естественного износа.

Вывод: Учет поправочных коэффициентов – обязательный этап профессионального проектирования. Он превращает теоретический расчет в гарантию реальной работоспособности системы в экстремальных условиях пожара.

Ошибки при расчете и как их избежать

Даже профессиональные проектировщики иногда допускают промахи в расчетах систем дымоудаления. Вот самые опасные ошибки и практические способы их предотвратить:

1. Неучет местных сопротивлений (клапаны, решетки, повороты)

Ошибка: Расчет только потери давления в прямых воздуховодах, игнорируя дополнительные сопротивления. Последствия: Фактическая производительность системы может быть на 30-50% ниже расчетной. Как избежать:

• Составляйте детальную схему сети с всеми элементами
• Используйте коэффициенты местных сопротивлений (ξ) для каждого:
  • Обратный клапан: ξ = 1.2-1.5
  • Колено 90°: ξ = 0.9-1.1
  • Решетка: ξ = 1.5-3.0
• Применяйте формулу: ΔP_мест = ξ × (ρ × v²)/2
• Суммируйте все потери перед подбором вентилятора

2. Игнорирование климатических условий (для наружных вентиляторов)

Ошибка: Подбор вентилятора без учета температуры наружного воздуха и ветровой нагрузки. Последствия: Обледенение лопастей зимой, падение производительности в жару, повреждение при урагане. Как избежать:

• Учитывайте минимальную зимнюю температуру региона (для защиты от обледенения)
• Корректируйте плотность воздуха: ρ = 353/(273 + t_наруж)
• Проверяйте ветровую нагрузку по СНиП «Нагрузки и воздействия»
• Выбирайте вентиляторы с:
  • Термоизолированными корпусами
  • Антиобледенительными системами
  • Усиленными креплениями

3. Пренебрежение сервисным запасом

Ошибка: Выбор вентилятора «впритык» к расчетным параметрам без резерва. Последствия: Система не проходит испытания, преждевременный износ, отказ при реальном пожаре. Как избежать:

• Добавляйте обязательный запас к расчетным значениям: Фактор риска Минимальный запас Стандартные условия +15% к расходу, +20% к давлению Сложная сеть (>5 поворотов) +20-25% к расходу, +30% к давлению Высотные здания (>50 м) +25% к давлению
• Выбирайте вентиляторы на рабочем участке характеристики (70-80% от max)

Чек-лист для защиты от ошибок:

• Проверка на стадии проекта: Аудит расчетов независимым экспертом
• Испытания обязательны: Гидравлические тесты перед сдачей объекта (по ГОСТ Р 53300)
• Мониторинг после запуска: Регулярная проверка параметров (раз в 6 месяцев)
• Документация: Паспорт системы с реальными характеристиками, а не только проектными

Помните: экономия на запасе производительности или упрощение расчетов – это не оптимизация затрат, а риск для жизней. Ошибки в системах дымоудаления обнаруживаются слишком поздно – когда счет идет на секунды.

Заключение: алгоритм выбора вентилятора дымоудаления

Расчет производительности – основа безопасности. Чтобы избежать критических ошибок, действуйте по этому проверенному алгоритму:

Шаг 1: Определите ключевые параметры зоны

• Для стандартных помещений: Рассчитайте объем (V = длина × ширина × высота)
• Для атриумов/высотных залов: Определите площадь зоны задымления (S)
• Пример: Офис 10×15×3 м → V = 450 м³

Шаг 2: Выберите методику расчета

• По объему: L = V × n (n из СП 7.13130)
• По площади: L = S × v × 3600 (v=1-2 м/с)
• Пример: Офис с n=6 → L = 450 × 6 = 2700 м³/ч

Шаг 3: Учтите дополнительные факторы

Температура дыма

Корректировка мощности двигателя: N_факт = N_расч × K_t

Сопротивление сети

Добавьте потери давления (воздуховоды + клапаны + повороты)

Высота здания

P_доп ≈ 0.4 × H (для высот >25 м)

Шаг 4: Добавьте обязательный запас

• Расход воздуха: +10-20% к L_расч
• Давление: +20-30% к ΔP_сети
• Пример итога: L_итог = 2700 × 1.15 ≈ 3100 м³/ч P_итог = ΔP_сети × 1.25

3 правила безупречного выбора

1. Не экономьте на запасе – 15% сегодня спасут жизни завтра
2. Проверяйте сертификаты – вентилятор должен соответствовать ГОСТ Р 53300
3. Тестируйте систему – фактические параметры должны быть на 10% выше расчетных

«Расчет производительности – не просто инженерная задача. Это математика спасения жизней. Каждый кубометр в час, каждый паскаль давления – это дополнительные секунды для эвакуации и тушения. Не оставляйте места приблизительности.»– Рекомендация ведущих проектировщиков МЧС

Итог: Следуя этому алгоритму и учитывая все факторы, вы получите не просто цифры на бумаге, а гарантированно рабочую систему. Помните – при пожаре вентилятор дымоудаления должен стать самым надежным механизмом в здании. И это начинается с ваших расчетов.

P.S: Статья подготовлена специалистами завода промышленных вентиляторов МВК
