Сигнализация в загородном доме
Большинство загородных домов используются нами, по большей части, временно: во время отпуска, в праздники или выходные. Все остальное время они остаются практически без присмотра. И, разумеется, всегда найдется кто-то, неравнодушный к чужому имуществу, желающий преступить закон и воспользоваться долгим отсутствием хозяев. Однако не все так безнадежно, и все находят свое решение вопроса. Кто-то договаривается с постоянно живущими за городом соседями, кто-то навешивает крепкие ставни. И все же надежнее воспользоваться GSM-сигнализацией, пусть и не слишком дорогой. Приборы определят момент проникновения непрошеных гостей, вызовут полицию и сфотографируют воров, оповестят вас о происходящем и включат сирену.
Под охраной GSM-сигнализации могут быть оставлены как дачные дома, так и офисы, квартиры, гаражи, торговые точки, склады, другие объекты. Некоторые виды сигнализаций могут работать несколько месяцев в автономном режиме, это удобно, когда объект охраны обесточивается на время отсутствия владельцев или когда в помещении достаточно сложно разместить основной модуль и проводку.
И все же к вопросу защищенности своего дома следует отнестись как можно серьезнее. Теоретически вопрос создания системы охранной сигнализации должен решаться еще на этапе проектирования остальных инженерных коммуникаций. Но в действительности такой подход практически не встречается. Нет таких нормативных документов и законодательных актов, которые бы обговаривали обязательное оснащение жилых домов охранно-пожарной сигнализацией. Причем для промышленных объектов такая необходимость обусловлена. Поэтому отсутствие таких систем не может повлечь ответственности, они устанавливаются только по инициативе инвестора или заказчика. И чаще всего установка систем безопасности производится намного позже окончания строительства. В итоге из-за экономических или эстетических соображений происходит отступление от требований нормативов. И все же даже в таких случаях на всех стадиях установки желательно придерживаться норм, установленных для электронных систем безопасности.
Такие нормы обговорены в положениях ГОСТа Р 50776-95, относящихся к системам тревожной сигнализации. Прежде всего, создание такой системы должно происходить поэтапно на основании технического задания, основанного на предпроектном обследовании здания. Основные руководящие документы — ГОСТ Р 50775-95 и ГОСТ Р 50776-95. Раздел РД 78.143-92 формулирует основные организационные и принципы построения систем на различных типах объектов.
Еще один важный нюанс – системы безопасности в жилых домах используются в присутствии детей и лиц непосвященных, в бытовых условиях. Поэтому никакие отступления от норм, согласно ГОСТу27570.0-87, не могут привести к тому, что травмобезопасность и электробезопасность всей системы и ее отдельных частей будет снижена.
Прокладка кабельных линий

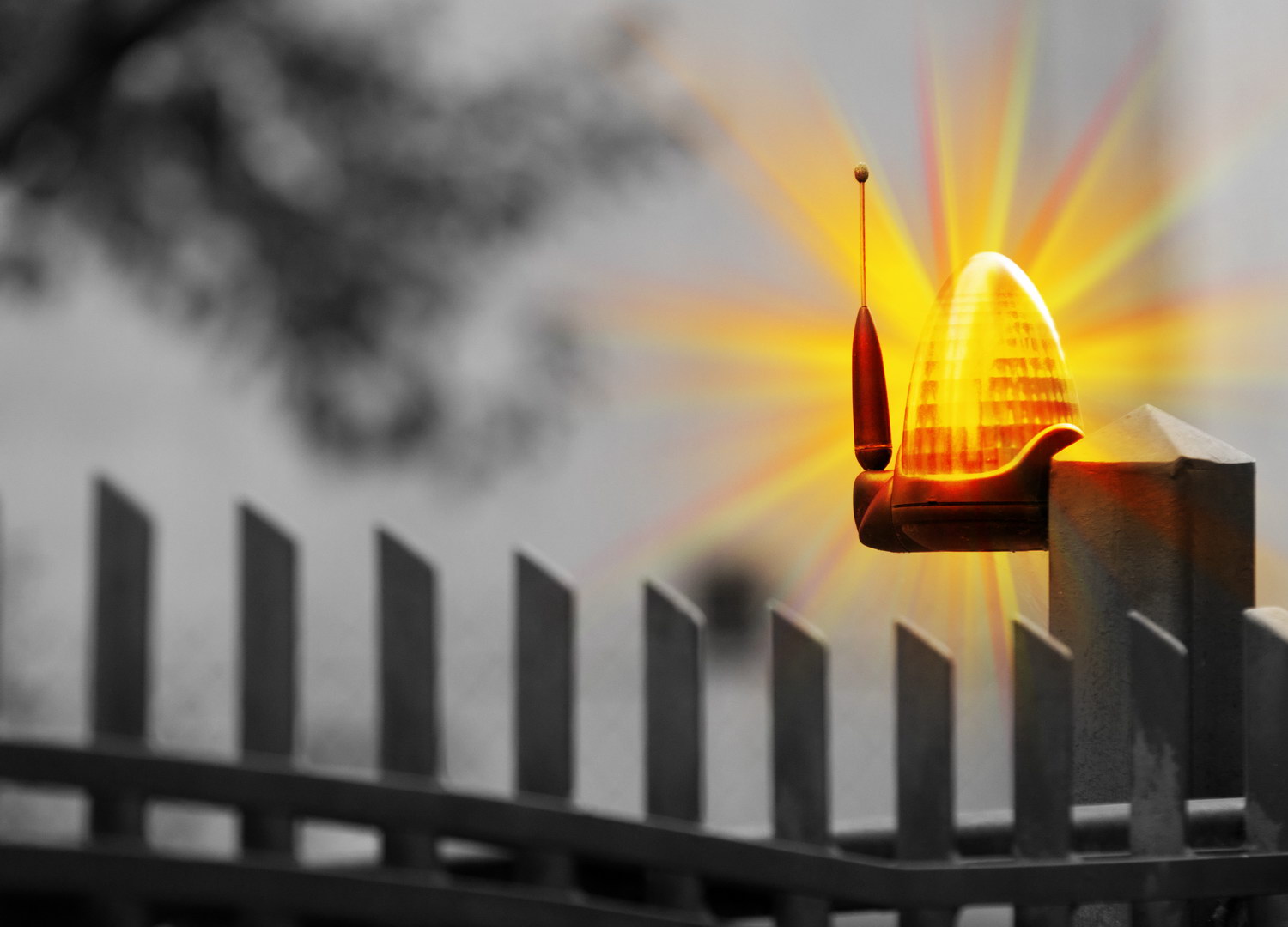

Как правило, монтажные работы ведутся в три этапа. Прежде всего, прокладываются кабельные линии, ведущие к месту будущей установки приборов, которые и составляют саму систему: центральная аппаратура, исполнительные устройства, датчики, клавиатура управления. Вторым этапом, после того, как завершается отделка, становится установка и подключение этой аппаратуры. И на третьем этапе следуют работы по наладке системы.
Система кабельных коммуникаций становится фундаментом будущей сигнализационной системы.
Следует предусмотреть возможность наращивания системы в будущем. Для этого необходимо правильно определить топологию кабельной сети и задать ее с резервом длины в 10-20%. Заодно это повысит ее долговечность и надежность. Так, к примеру, когда прокладываются кабельные коммуникации, предназначенные для защиты периметра, закладываются дополнительные пары сигнальных кабелей (4-10 пар) и, как минимум, 2 резервные силовые пары. Стоит это не так дорого. В промышленных или административных зданиях, особенно если прокладка внутренних линий соединений производится в коридорной планировке, все датчики сигнализации объединяются в шлейфы из множества (до 20) штук. Это экономит аппаратные ресурсы приемноконтрольной части и сам кабель. Но в частном жилом доме с компактным размещением комнат этот способ нецелесообразен. Больше подойдет схема «звезды», в которой отдельный провод отходит для подключения к каждому датчику. При такой схеме происходит некоторое увеличение длины расходуемого кабеля, которое вполне компенсируется увеличением надежности системы, а также упрощением диагностики неисправностей и обслуживания.
В одной трубе или одном коробе не должны прокладываться провода с различным напряжением (меньше и больше 60 В).
Прокладка линий питания, предназначенных для периметральных датчиков, в отличие от менее длинных линий, расположенных внутри дома, сечение их проводов подбирается с учетом длины соединительных линий и потребляемых токов. Желательно, чтобы были предусмотрены запасы по сечению, это пригодится при подключении дополнительного оборудования. Критерии выбора типа кабеля систем сигнализации с учетом электробезопасности обговорены в СНиП 2.04.09-84 и ПЭУ (Правилах устройства электроустановок).
Общее требование, обязательное для линий кабелей сигнализации — целостность соединительных проводов. Если организуется разветвление или сращивание кабелей, в этом месте устанавливается коммутационная коробка, позволяющая спокойно добраться для этих мест в случае необходимости ревизии. Степени необходимой защиты кабелей и коммутационных изделий определяются в зависимости от того, какими будут конкретные условия эксплуатации, и указаны в уже упоминавшихся СНиП 2.04.09-84 и ПЭУ. Вне зависимости от способа и типа прокладки кабельной проводки (внутренняя, внешняя, подземная; открытая, скрытая, воздушная и т.п.), к ней предъявляются общие требования. Расстояние между силовыми линиями и сигнальными проводами, если они прокладываются параллельно, не должно быть меньше полуметра или, в крайних случаях – 25 сантиметров. Это обеспечит достаточную помехозщищенность.
Подземная прокладка
Пожалуй, наиболее дорогостоящая и самая сложна для монтажа часть системы безопасности – кабельные линии, предназначенные для периметральных систем. Обычно они прокладываются подземным способом, по эстетическим соображениям открытую прокладку можно считать неприемлемой – она может значительно испортить внешний вил дома. Кабель, проложенный под землей, постоянно находится в непростых климатических условиях и из-за сезонных деформаций грунта периодически подвергается механическим воздействиям. Повреждения могут быть нанесены и во время общестроительных или ландшафтных работ.
Чаще всего приходится находить компромисс, достаточный для приемлемых степеней защиты и стоимостью кабельной канализации. Его можно достичь, если использовать для прокладки кабельной трассы канализационную ПВХ трубу, уложенную в 30-5—сантиметровой траншее, прорытой по всему периметру фундамента ограждения. В местах стыков ПВХ труб устанавливаются резиновые манжеты – это позволит избежать затопления кабелей грунтовыми водами и их механического повреждения. Небольшая глубина сводит к минимуму земляные работы во время возможного ремонта и экономит средства во время прокладки. А расположение трассы на близком расстоянии от фундамента ограждения гарантирует ее сохранность во время проведения садовых работ.

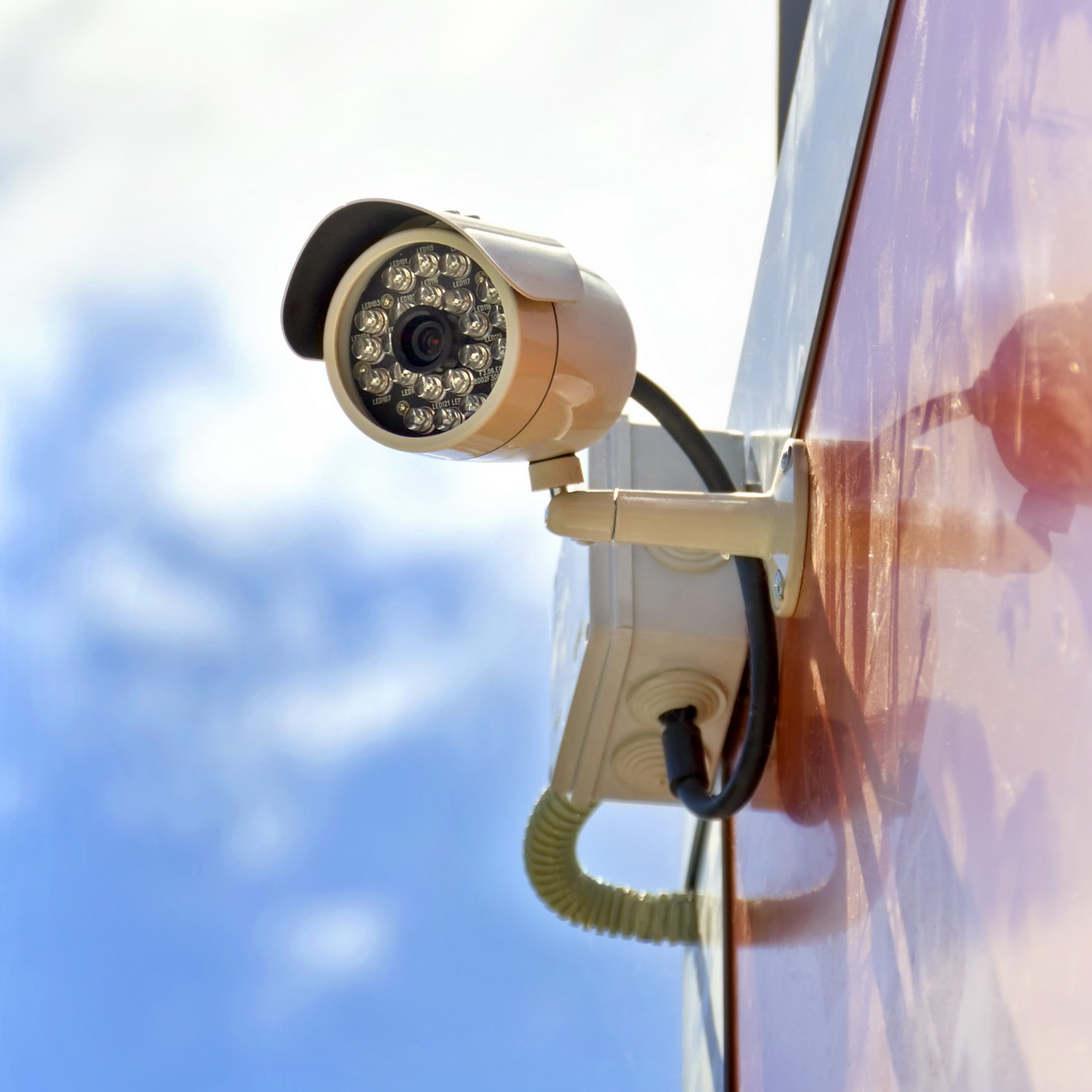

Периметральные системы обычно монтируются в комплексе с другими системами — отвечающими за освещение периметра и охранным телевидением, поэтому прокладка коммуникаций каждой из этих систем происходит параллельно. Трасса представляет собой сегменты, равные в длину 50-100 метрам с коммутационными промежуточными коробками. Обычно коробки устанавливаются в местах крепления приборов системы безопасности: датчиками охранной сигнализации, осветительными приборами, телевизионными камерами и т.д. Это облегчает ремонт кабельных линий и их диагностику.
При прокладке подземных линий также должен быть предусмотрен резерв кабелей. Охранная сигнализация периметра наиболее часто монтируется вместе с другими системами, например, освещения или охранного телевидения, если на участке или на территории дачного поселка существует постоянный пост охраны. Если располагается непосредственно на участке, то обычно находится вблизи въездных ворот. Для того, чтобы уменьшить потери и оптимально использовать кабель, целесообразно прокладывать его в виде двух встречных полуколец. Но заранее резерв на любую будущую необходимость предусмотреть невозможно, на последнем сегменте кольцо замыкать не обязательно – это позволит немного сэкономить.
Прокладка вдоль периметра кабельных коммуникаций проводится с учетом того, насколько готово строительное ограждение. Если кабель прокладывается под створом ворот или калитки, желательно своевременно обустроить их в стальных трубах, которые позволят проводить кабельные работы вне зависимости от этапа строительства не нарушая дорожное покрытия и обеспечат дополнительную защиту от механических повреждений.
Большие приусадебные участки обычно состоят из нескольких отдельно стоящих зданий. Так как между ними тоже придется протягивать кабельные линии, целесообразно проводить эти работы вместе с прокладкой остальных инженерных коммуникаций. При идеальном варианте прокладываются резервные закладные трубы с проволочными протяжками, через которые в последствие можно будет протянуть дополнительные кабели. Проект дома иногда предусматривает устройство для коммуникаций специального железобетонного лотка. Сравнительно небольшое увеличение по сравнению с начальным вложением затрат максимально облегчит ремонт или реконструкцию сигнализации.
Во время эксплуатации системы достаточно часто возникают ситуации, требующие установки дополнительных внешних устройств, не предусмотренных первоначальным вариантом или тех, которые не были установлены сразу из финансовых соображений. Ввод в помещение дополнительной трассы кабелей связан с большими сложностями и разрушен6ием готовой отделки. Этого можно избежать, если заранее в цокольной части здания будет предусмотрена дополнительная резервная гильза. В гильзе, с обоих ее концов, устанавливаются коммутационные коробки.
Установка централи и датчиков

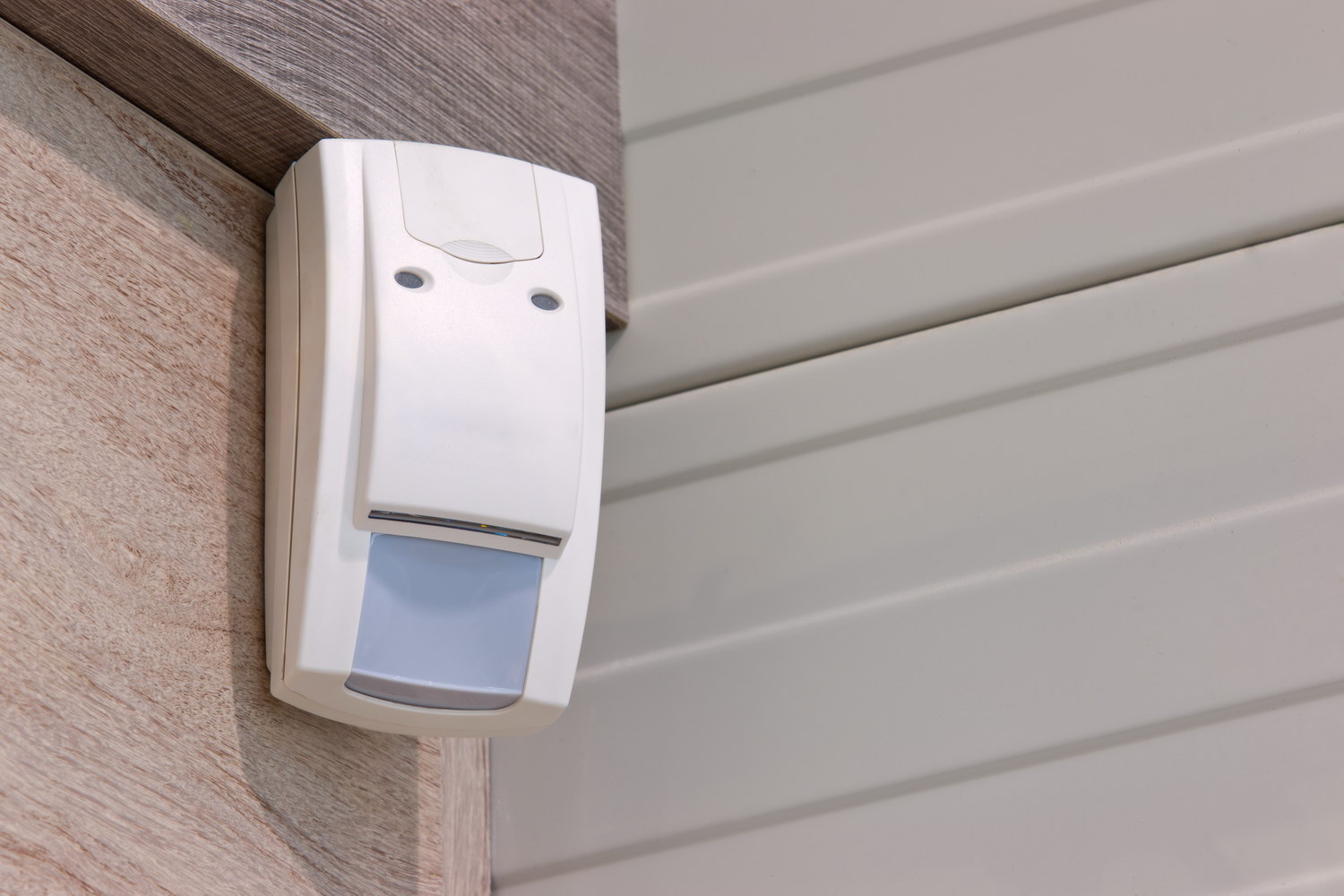

В случаях, когда система предусматривает установку внутренних датчиков, ведущие к ним внутренние линии также, как и кабельные трассы, лучше прокладывать одновременно с монтажом электропроводки или других проводных линий еще на стадии монтажа. Особое внимание, в отличие от систем, устанавливаемых в производственных или административных зданиях, в жилых помещениях следует уделить выбору мест, в которых будут устанавливаться датчики. Следует учесть элементы, которые будут составлять будущий интерьер: мебель, осветительные приборы, шторы и элементы отделки. Если не будут учтены такие «мелочи», то провод, к которому необходимо подключить датчик, вполне может оказаться на месте, занятом выступающим элементом потолочного украшения или висящей полкой. Если же будущая расстановка мебели еще неизвестна и нет возможности выяснить, какие точки будут свободны, места для датчиков следует подобрать таким образом, чтобы позже не выявилась ошибка. К примеру, их установка может планироваться над проемами дверей. Можно рассчитывать и на монтаж потолочным датчиков, имеющих круговую зону обнаружения.
Не должны датчики устанавливаться и в непосредственной близости от отопительных приборов, каминов, печей, других источников тепла, рядом с вентиляционными отверстиями, на перегородках с малой толщиной или других, подверженных вибрации, элементов. Нельзя ставить датчики и на оконные переплеты. Подобные ограничения для датчиков разных типов описываются в РД 78.143-92. В лучшем варианте места, на которых расположатся датчики, подобрать вместе с дизайнером, разрабатывающим интерьер помещения, тогда вы сможете учесть не только технические характеристики устройств, но и вписать их во внешний вид комнат.
Важным моментом в проектировании системы становится и побор места для установки централи (приемно-контрольного прибора). Так как ее главной задачей становится запуск исполнительных устройств после того, как поступит сигнал тревоги, очень важно, чтобы сам прибор находился в место, до которого злоумышленнику было бы сложно добраться. Если существует пост охраны, этот вопрос решается сам собой и централь располагается там же. Если же прибор должен устанавливаться в доме, то расположить его следует в любом подсобном или техническом помещении: кладовой, электрощитовой, котельной. Где бы не монтировалась централь, ее установка выполняется с учетом изложенных в СНиП 2.04.09-84 требований – стена, на которой закрепляется приемно-контрольный прибор, выполняется из несгораемого материала. Если же это невозможно, под прибором устраивается прокладка из такого материала. Если потолок над централью изготовлен из материалов, подверженных горению, то расстояние между прибором и потолком не должно быть меньше 1 метра.
Проводка сигнализации должна быть проложена скрытно для обеспечения достаточной защиты от повреждения как умышленного, так и случайного.
Как пощадить отделку
То, каким образом будут проложены коммуникации системы защиты до внешних датчиков, которые устанавливаются на стене дома, зависит от способа отделки и конструкции этих стен. Так, оштукатуренные стены более удобны для расположения проводов на внешней стороне дома. А в домах, имеющих деревянные перекрытия, соединительные кабели лучше проложить в пространстве, образованном балками перекрытий – это максимально убережет проводку от повреждения. Еще один способ – прокладка проводов, проведенная под стяжкой пола. Но в таком случае прокладка осуществляется в стальных или ПВХ трубах, что обеспечит защиту провода от механических повреждений.
Важно таким образом распланировать работу, чтобы не была пропущена необходимая для прокладки сигнализации стадия строительной готовности. В жилых домах, которые уже эксплуатируются, провести кабельные линии без того, чтобы не нарушить внешнюю или внутреннюю отделку, часто практически невозможно. В таком случае лучшим вариантом для организации рубежа охраны внешнего периметра здания становятся инфракрасные датчики движения, которые установлены на наружных стенах. Прокладку соединительных проводов в кирпичных домах, стены которых не имеют отделки, можно осуществить во внешних швах кирпичной кладки. Таким же способом пользуются при прокладке сигнального провода в швах облицовочного камня или облицовочной плитки любого типа. При прокладке кабеля в специальных ПВХ каналах, которые позже окрашиваются, нарушит принцип скрытности, поэтому не используется.
Если изначально охранно-пожарная сигнализация в проекте дома не была предусмотрена, кабель может прокладываться в смешанном варианте. Так, к примеру, основная проводка шлейфов выполняется в специальных «карманах», расположенных под свесами кровли, при этом приходится частично разбирать нижнюю подшивку. А на наружные стены кабель приходится выпускать для монтажа датчиков.
Сложнее всего такие работы производить в домах, отделка которых полностью завершена. Одним из способов, помогающих избежать разрушения отделки, является применение радиодатчиков, работающих на автономном питании. Правда, надо учитывать, что у таких датчиков есть некоторые недостатки: периодически приходится заменять элементы питания, такие датчики не применяются при отрицательных температурах и, в конце концов, они просто дороги. Оптимальным решением становится в совмещении ограниченного использования радиоканалов и проводных сегментов системы.
Устанавливать датчики, клавиатуру и другие приборы, а также проводить их пусконаладку следует одновременно по окончании отделки. Крупные объекты, в которые включены несколько подсистем, сигнализация вводится в эксплуатацию по функциональному или территориальному принципу.
