Заземление в частном доме
Заземление частного дома выполняет две важнейшие функции:
- защита человека от поражения электрическим током;
- защита бытовых приборов нового поколения (с микропроцессорным управлением) от аварийных режимов в электросети.
Возникновение аварийных режимов, отчасти, может быть спровоцировано наличием в быту современной мощной техники, повышающей нагрузку электросетей, качество которых не удовлетворяет современным условиям эксплуатации.
Особенно важна функция заземления в дачных поселках и деревнях, где проблемы электроснабжения наиболее выражены. Реальный риск использования мощной бытовой техники присутствует в помещениях с повышенной влажностью. Отопительные электроприборы можно использовать только при наличии полноценного заземляющего контура.
Что такое контур заземления, из чего он состоит; можно ли смонтировать заземление самостоятельно и что для этого нужно? Насколько важна роль молниезащиты?
Что такое контур заземления?
Контуром заземления является заземлитель, компоненты которого соединены друг с другом для обеспечения взаимодействия, расположенный с внешней стороны здания и охватывающий весь контур. Если смотреть на систему заземления сверху, то, действительно, можно констатировать, что она расположена вдоль всех стен дома, отсюда и происходит название «контурное заземление». Состоит заземлитель из группы расположенных близко друг к другу вертикальных электродов, установленных ниже поверхности земли. Между собой группа электродов соединяется горизонтальным проводником.
Сегодня владельцы частных домов используют классический и современный метод заземления.
Традиционный (классический) метод обустройства заземления состоит в:
- забивании с помощью кувалды кусков стального уголка или арматуры длиной около 3 метров в землю;
- объединении вертикальных элементов стальной полосой 4х40 мм, укладываемой на дно канавы глубиной около 0,6 м с помощью электро- или газосварки.
Этот классический метод заземления обладает безусловным преимуществом: он экономичен в плане стоимости материалов, ведь для этой системы не нужны новые материалы, можно использовать б/у, которые обойдутся, практически бесплатно. Но это трудоемкая работа и если нет своего транспорта и своей сварки, то придется нанимать специалистов и машину. Если объект, подлежащий заземлению, находится в районе плотной городской застройки, то для обустройства такого контурного заземления требуются определенные согласования и получение разрешения.
Выполнение контурного заземления
Для выполнения контурного заземления можно воспользоваться различными способами, рассмотрим один из них, самый простой: с помощью треугольной конструкции. Для этого необходимо смонтировать равносторонний треугольник и подсоединить его к щитку.
Делается это следующим образом:
1) Согласно указаниям ПУЭ-7 (раздел 1.7) берут:
- стальной уголок 50х50х5 мм;
- полосовую сталь 40х4 мм;
- круглую сталь сечением 8-10 мм².
Нельзя применять в качестве комплектующих системы заземления арматуру, поскольку присутствие ее закаленного верхнего слоя нарушает течение тока по сечению. Кроме того, арматура быстро ржавеет, и система становится не эффективной.
2) На расстоянии не более 1 метра от фундамента дома делают разметку равностороннего треугольника с длинами сторон около 1,2 метра.
3) По разметке выкапывают траншею шириной около 0,6 метра на глубину около 1 метра, она предназначена для горизонтальных заземлителей.
4) Заостренные с одной стороны (нижней) стальные уголки (3 шт по 2,5 – 3 метра длиной) забивают кувалдой в землю по трем вершинам намеченного треугольника. Для облегчения работ рекомендуется по вершинам треугольника предварительно пробурить колодцы и уже, затем забивать вставленные в них уголки. Уголок высотой 3 метра проблематично устанавливать при его возвышении над землей полностью на всю высоту. Над поверхностью дна траншеи уголок должен возвышаться на 25 см, поскольку к нему будет приварен горизонтальный заземлитель.
5) С помощью сварки к концам уголков приваривают стальную полосу, создавая замкнутый контур. Сварка надежно соединяет детали, болтовые соединения, в данном случае, делать не рекомендуется, потому что со временем при болтовом соединении могут возникать окислительные процессы, которые приведут к потере эффективности работы системы.
6) Собранный контур заземления соединяют с электрощитом: стальную проволоку сечением 8-10 мм приваривают к контуру и прокладывают ее в траншее глубиной около 0,5 метра. Для крепления заземляющего проводника к электрощиту к его концу приваривают болт М6 или М8.
7) Места сварки по завершению сварочных работ необходимо обработать антикоррозийными составами. Предварительное окрашивание системы делать категорически запрещается! Потому что металл с землей должен иметь хороший контакт, а слой краски создает большое сопротивление и теряется весь смысл обустройства заземления.
8 ) Траншеи необходимо засыпать, уплотнить и разровнять землю.
Примечание: в нижнем конце каждого заземлителя, в данном примере стальном уголке, примерно на полуметре, рекомендуется заранее насверлить ассиметрично 10-15 сквозных отверстий диаметром около 7 мм. В жаркую погоду при отсутствии дождей заземлители нужно поливать соляным раствором, из расчета 1 кг поваренной соли на 20 литров воды. Это позволяет держать в норме сопротивление растекания.
ВАЖНО:
- Линейный контур, снабженный двумя комплектами заземлителей необходим при следующих условиях:
1) дом оснащен любой, даже хотя бы одной из инженерных коммуникаций (газ, вода, канализация, связь);
2) ввод подземного электроснабжения осуществлен посредством ВЩ (вводного щита);
3) одновременная потребляемая мощность свыше 1 КВт может превышать 20 минут. - Полный контур, предусматривающий заземление по всему периметру, необходим, если:
1) площадь дома более 100 м²;
2) электроввод осуществлен посредством ВРУ или ЩВС;
3) дом обеспечен резервным электропитанием (ДГУ);
4) постоянная мощность потребления составляет величину 3 КВт и более;
5) в доме используются стационарные агрегат промышленного типа (циркулярная пила, электросварочный аппарат и т.п.).
Почему нужно использовать несколько заземлителей?
Земля – нелинейный проводник, у нее большая зависимость сопротивления от площади контакта с заземлителем и от приложенного напряжения. Один заземлитель не может обеспечить достаточную площадь контакта, а несколько заземлителей образуют потенциальную поверхность, обеспечивающую достаточную площадь контакта. Эффективность взаимодействия земли и системы возрастает в сотни раз. Во избежание разрыва потенциальной поверхности, заземлителя нельзя разносить на слишком большое расстояние, оно не должно превышать 1,2 метра.
Современный метод модернизирован и позволяет обходиться без сварки и остальных обременительных процессов. Новый контур состоит из одного составного электрода, элементы которого крепятся между собой резьбовым соединением. Требуется еще медный провод сечением 16 или 25 мм² для соединения электрода со щитом. Комплект заземлителя весит не более 2 кг и легко размещается в салоне легкового автомобиля, из магазина его можно привезти и в общественном транспорте. Руководствуясь инструкцией контурное заземление нового типа можно соорудить одному человеку при наличии минимального набора инструментов.
Можно ли самому сделать заземление?
Существуют официальные Правила (ПТБЭ, ПУЭ, ПТЭЭ), регламентирующие работы по устройство контурного заземления жилых домов. Ни в одном из них нет указаний, кто имеет право производить контурное заземление. Другой вопрос, что оно должно быть выполнено согласно всем нормам, иначе любая возможная проверка может привести к штрафу.
Есть, безусловно, смысл обратиться в специализированную организацию и заказать у них услугу «под ключ». Такие работы коммерсанты оценивают дорого, дело даже не в стоимости монтажа и материалов, а в том, что они предоставляют пользователю гарантийные обязательства и в том случае, если будет иметь место какой-либо инцидент при эксплуатации электропроводки, компания-монтировщик полностью возмещает причиненный в результате ЧП ущерб. Такого преимущества автоматически лишается тот, кто решается на самостоятельные работы.
Существуют ли обстоятельства, препятствующие устройству заземления?
Чтобы иметь возможность использовать все преимущества заземления, необходимо в доме иметь трехжильную проводку. Важно при этом, чтобы расключение проводов в розетках (фаза-ноль-ноль) было выполнено правильно.
Если в доме проложен двухжильный кабель, но есть острая необходимость заземления отдельных приборов, то придется каждый агрегат заземлять отдельно. Это касается всех домов, в том числе деревянных. Ведь современная техника требует обязательного заземления, это указано в требованиях производителя. Данное требование преследует цель не только защитить собственный товар от повреждения, но и обеспечить безопасность пользователя. Поэтому, если уж в доме планируется установка современной бытовой техники, то сначала нужно менять электропроводку, производить заземление и молниезащиту.
Неправильное заземление
Действующими правилами запрещается:
- производить заземление на любые трубопроводы, в том числе металлопластиковые;
- выводить систему на поверхность земли;
- подключать заземляющие проводники на неподготовленные площадки;
- применять последовательное заземление (заземлять установки друг через друга), поскольку это вызывает электромагнитную несовместимость;
- окрашивать компоненты контурного заземления;
- использовать стальную арматуру.
Как убедиться, что система работает правильно?

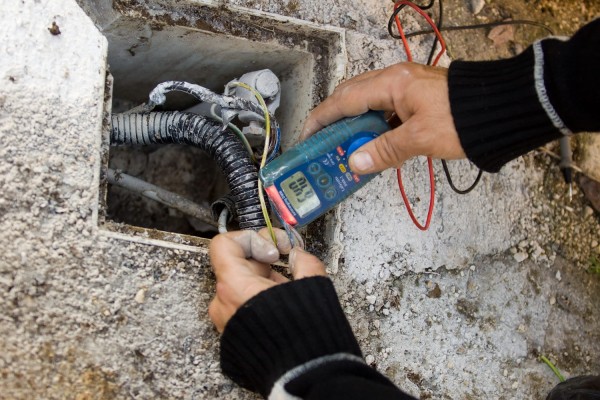

В том случае, если вы соблюдали все рекомендации, заземление обязано работать, но, априори, нужно убедиться в этом с помощью приборов.
КАТЕГОРИЧЕСКИ ЗАПРЕЩАЕТСЯ для измерения заземления использовать миллиамперметр, сетевое напряжение или гасящий резистор! Это представляет смертельный риск!
Специалисты пользуются для этой цели специальными приборами старого и нового образца. Частный пользователь может измерить заземление электронным измерителем или меггером. Этот электроиндукционный прибор (меггер) надежен и безопасен в использовании. Конечно, меггером нельзя протестировать металлосвязь, но достаточным является замер у сварного контура.
Сопротивление растекания можно измерить следующим методом:
1) меггер должен быть включен на Омы;
2) понадобятся два измерительных электрода (голых, зачищенных до блеска);
3) электроды должны быть расположены в грунте в 12-15 метрах от металлосвязи и в 1,2-1,5 метрах друг от друга;
4) соединив, посредством имеющихся проводов и меггера систему, фиксируют показания стрелки на шкале прибора.
Чем меньше показатели меггера, тем лучше. Требованиями ПУЭ 1.7.62 допустимо иметь сопротивление заземления источника питания до 4 Ом.
Суммарное значение сопротивления тока вторичных заземлений нулевого проводника не может превышать 10 Ом, не зависимо от времени года, каждого в отдельности не более 30 Ом.
Нужен ли молниеотвод?
Согласно Правилам и учитывая то, что Российская территория вся подвергается воздействию такого природного явления как гроза, молниезащита является обязательной для объектов, снабженных контурным заземлением. Необходимо понимать, что заземление может привлекать природный электрический заряд. Поэтому молниеотвод для дома с контурным заземлением обязателен, особенно если в доме предусмотрена система усиления сотовой связи.
Можно воспользоваться услугами профессионалов, но можно и самому смонтировать молниеотвод. Самая простая модель: два отрезка арматуры, возвышающиеся над крышей дома на высоту около 1,3 метра, соединенные с контуром при помощи стальной проволоки сечением 6 мм и более.
