СИЛОВЫЕ КАБЕЛИ С ИЗОЛЯЦИЕЙ ИЗ СШИТОГО ПОЛИЭТИЛЕНА

Силовые кабели с изоляцией из сшитого полиэтилена (КСПЭ) получили исключительно широкое распространение в США, странах Западной Европы и в Японии. В настоящее время производство таких кабелей освоено в России (г. Москва, г. Иркутск и др.).

Применение КСПЭ обусловлено рядом их достоинств:

низкая повреждаемость (по зарубежным данным, процент электрических пробоев КСПЭ на два-три порядка ниже, чем кабелей с бумажной изоляцией);

допустимая температура нагрева в продолжительном режиме составляет 90°С, а в кратковременном режиме (при токе внешнего по отношению к кабелю КЗ) - 250 °С. Благодаря этому при температуре жилы плюс 65 °С существенно уменьшается износ изоляции по сравнению с кабелями с бумажной или иной изоляцией;

небольшая масса, меньший диаметр и радиус изгиба, легкость прокладки;

возможность прокладки на пересеченной местности, в вертикальных и наклонных коллекторах - ввиду отсутствия в изоляции кабеля жидких компонентов;

прокладка и монтаж кабелей могут осуществляться при температуре до минус 15-20 °С без предварительного подогрева с радиусом изгиба до 15 наружных диаметров;

большая строительная длина (2-4 км) при использовании однофазного кабеля.

КСПЭ выполняются одно- и трехфазными. Однофазные кабели по сравнению с трехфазными имеют более высокую надежность по следующим причинам:

практически исключаются междуфазные КЗ в кабелях;

исключаются трехфазные соединительные муфты и концевые заделки, являющиеся одними из основных источников повреждаемости кабельных линий;

большая строительная длина кабеля, что уменьшает число соединительных муфт.

К недостаткам КСПЭ относятся:

невысокая термическая стойкость экранов кабелей при междуфазных КЗ (что устранено в новых конструкциях путем увеличения сечения экранов);

необходимость фиксации кабелей по всей трассе;

повреждения оболочки кабелей при прокладке и монтаже способствуют развитию в изоляции водных триингов (древовидных полостей, заполняющихся водой), трудно обнаруживаемых при диагностировании. В частности, в водных триингах отсутствуют частичные разряды, характерные для кабелей с бумажной изоляцией;

повышенная удельная емкость фаз относительно земли, что приводит к увеличенным токам однофазного замыкания на землю.

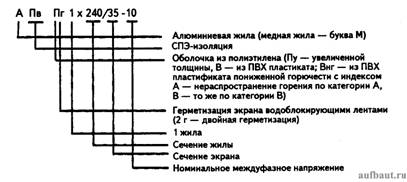

Маркировка КСПЭ следующая:

Название «сшитый» полиэтилен получил из-за технологии изготовления.

Однолинейный КСПЭ состоит из следующих элементов (рис. 1):

круглой медной или алюминиевой многопроволочной жилы (1);

полупроводящего слоя (2);

изоляции из сшитого полиэтилена (3);

электропроводящего слоя по изоляции (4);

электропроводящей ленты (5);

экрана из медных проволок и медной ленты (6);

разделительного слоя (7);

полиэтиленовой оболочки из полиэтилена повышенной прочности или оболочки из поливинилхлоридного (ПВХ) пластификата пониженной горючести (8).

Рисунок 1. Однофазный КСПЭ

При прокладке в грунтах с повышенной влажностью и в сырых помещениях вместо электропроводящей ленты может использоваться водоблокирующая электропроводящая лента, а вместо разделительного слоя - слой из водоблокирующей ленты. Такие кабели называются кабелями с продольной герметизацией.

С целью обеспечения противопожарной защиты могут применяться кабели с оболочкой из ПВХ пластификата пониженной горючести (категории А и В).

Существует мнение, что не следует допускать температуру нагрева жил КСПЭ до 90 °С, из опасения осушения грунта при прокладке кабеля в траншее, потому лучше эксплуатировать КСПЭ с температурой нагрева жил не выше 65°С, т. е. как и у кабелей с бумажной изоляцией.

Важно также соблюдать правила прокладки и монтажа КСПЭ: избегать соприкосновения кабеля с грунтом во избежание повреждения оболочки и последующего развития в ней водных триингов. Не рекомендуется также одновременно раскладывать несколько кабелей.

Следует учитывать, что КСПЭ имеют повышенную, по сравнению с другими кабелями, емкость относительно земли, т. е. повышенный емкостный ток. Вследствие этого при использовании КСПЭ увеличивается емкостный ток замыкания на землю на участках электрических сетей.
