Клиновый анкер

 Клиновый анкер Клиновый анкер

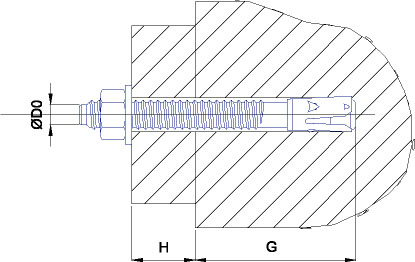

Клиновой анкер используется для крепления тяжелого оборудования к бетону, естественному камню, кирпичу. Сквозная установка. Анкер забивается молотком в предварительно просверленное отверстие в прикрепляемом материале и бетоне, а затем затягивается гайкой.

Технические характеристики

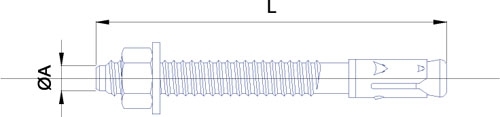

Обозначение
A резьба
L длина анкера, мм
G макс. толщина прикрепляемого материала, мм
Do диаметр сверла
H глубина анкеровки, мм
6 х 40 М6 40,0 5,0 6,0 35,0
6 х 95 М6 95,0 55,0 6,0 50,0
8 х 50 М8 50,0 5,0 8,0 45,0
8 х 80 М8 80,0 10,0 8,0 65,0
8 х 105 М8 105,0 55,0 8,0 65,0
10 х 65 М10 65,0 5,0 10,0 60,0
10 х 95 М10 95,0 10,0 10,0 70,0
12 х 100 М12 95,0 5,0 12,0 80,0
12 х 120 М12 120,0 20,0 12,0 80,0
 Клиновый анкер
Обозначение
S мин. толщина строительного элемента, мм
Мин. вырывающая сила, кН (бетон В25)
Вес 1000 шт, кг

6 х 40

53,0

1,40

10,12

6 х 95

75,0

3,20

19,32

8 х 50

68,0

1,60

22,38

8 х 80

98,0

3,30

32,04

8 х 105

98,0

3,30

39,32

10 х 65

90,0

4,00

46,00

10 х 95

105,0

5,00

60,16

12 х 100

120,0

6,00

93,85

12 х 120

120,0

6,00

107,80
