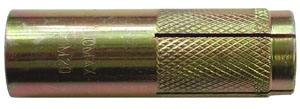

Забиваемый анкер

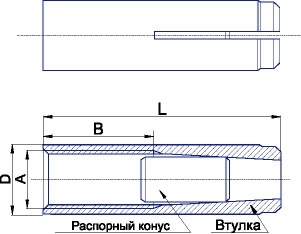

Анкер с внутренней резьбой и конусообразным клином предназначен для крепления материалов и оборудования к бетону, естественному камню, кирпичу. Это простой и быстрый монтаж, а именно: устанавливается в предварительно просверленное отверстие, соответствующее диаметру и длине анкера; расклинивается при монтаже.
Технические характеристики
Обозначение |
M6 / 8 х 25 |
M8 / 10 х 30 |
M10 / 12 х 40 |
M12 / 16 х 50 |
M16 / 20 х 50 |
M20 / 25 х 80 |
|
A резьба |
М6 |
М8 |
М10 |
М12 |
М16 |
М20 |
|
B длина резьбы, мм |
11,00 |
13,00 |
15,00 |
19,00 |
25,00 |
33,00 |
|
D внешний диаметр анкера, мм |
8,00 |
10,00 |
12,00 |
16,00 |
20,00 |
25,00 |
|
L длина анкера, мм |
25,00 |
30,00 |
40,00 |
50,00 |
65,00 |
80,00 |
|
Ls блина болта, мм |
G + E |
G + E |
G + E |
G + E |
G + E |
G + E |
|
E глубина завинчивания, мм |
6,00-11,00 |
8,00-13,00 |
10,00-15,00 |
12,00-19,00 |
16,00-25,00 |
20,00-33,00 |
|

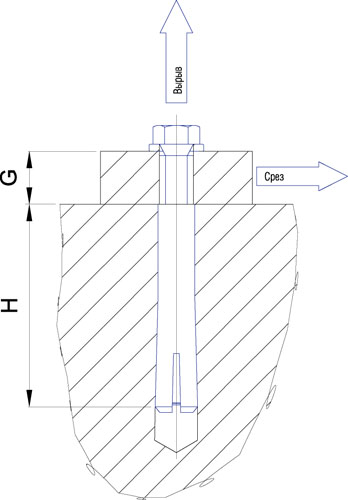

H глубина анкеровки, мм |
25,00 |
30,00 |
40,00 |
50,00 |
65,00 |
80,00 |
|
Do диаметр |
8,00 |
10,00 |
12,00 |
15,00 |
20,00 |
25,00 |
|
Вес 1000 штук, кг |
6,44 |
12,15 |
21,40 |
54,66 |
108,05 |
209,00 |
G - Толщина прикрепляемого материала.
