Забиваемый металлический дюбель-гвоздь
Предназначен для несъемного крепления профилей и различных тонколистовых материалов к бетону, камню и кирпичу. Возможно сквозное крепление к металлическому профилю соответствующей толщины. Быстрый сквозной монтаж.
Материал: дюбель - цинковый сплав; гвоздь - сталь С1008, оцинкованный.
Технические характеристики

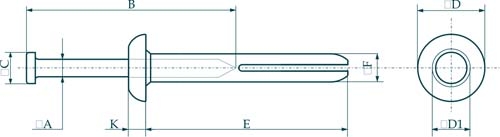

Обозначение, мм |
6,3 х 25 |
6,3 х 38 |
6,3 х 50 |
|
A диаметр гвоздя, мм |
3,70-3,80 |
3,70-3,80 |
3,70-3,80 |
|
L длина гвоздя, мм |
30,00-35,00 |
35,00-40,00 |
40,00-45,00 |
|
D1 диаметр шляпки, мм |
6,00-6,20 |
6,00-6,20 |
6,00-6,20 |
|
D диаметр бурта, мм |
13,35-13,45 |
13,35-13,45 |
13,35-13,45 |
|
K толщина бурта, мм |
3,90-4,20 |
3,90-4,20 |
3,90-4,20 |
|
E длина, мм |
24,00-25,00 |
29,00-30,00 |
49,00-50,00 |
|
F диаметр, мм |
5,80-6,00 |
5,80-6,00 |
5,80-6,00 |
|
Вес 1000 шт., кг |
7,75 |
10,22 |
13,44 |
|
Do диаметр сверла, мм |
6,00 |
6,00 |
6,00 |
|
Т мин. глубина при сквозном монтаже, мм |
35,00 |
45,00 |
55,00 |
|
Da макс. толщина прикрепляемого материала, мм |
6,50 |
19,00 |
32,0 |
|
Мин. вырывающая сила, кН (бетон В25) |
1,00 |
1,00 |
1,25 |
|
Мин. срезающая сила, кН (бетон В25) |
1,40 |
1,40 |
1,40 |
