Справочник строителя | Основы проектирования и монтажа систем отопления

В проекте здания обязательно наличие раздела «Энергоэффективность». В нем должны быть представлены сводные показатели энергоэффективности принятых решений в соответствующих частях проекта здания. Сводные показатели должны быть сопоставлены с нормативными показателями удельного расхода тепловой энергии q_т.от, кВт · ч/(м² · год), которые установлены СНиП и территориальными строительными нормами по энергосбережению. Для Москвы - это нормы МГСН 2.01-99, а для Московской области - ТСН НТП-99 МО.

В пояснительной записке к разделу «Энергоэффективность» должно содержаться:

общая энергетическая характеристика запроектированного объекта;

сведения о проектных решениях, направленных на повышение эффективности использования энергии;

описание технических решений ограждающих конструкций с расчетом приведенных сопротивлений теплопередаче (за исключением светопрозрачных) с приложением протоколов теплотехнических испытаний, подтверждающих принятые расчетные теплофизические показатели строительных материалов, отличающиеся от показателей СНиП 23-02-2003 и сертификата соответствия для светопрозрачных конструкций;

принятые виды пространства под первым и над последним этажами с указанием температуры внутреннего воздуха, принятой в расчетах, наличие мансардных этажей, используемых для жилья, тамбуров входных дверей и отопления вестибюлей, остекления лоджий;

принятые системы отопления, вентиляции и кондиционирования воздуха, сведения о наличии приборов учета и регулирования, обеспечивающих эффективное использование энергии;

специальные приемы повышения энергоэффективности здания: устройства по пассивному использованию солнечной энергии, системы утилизации тепла вытяжного воздуха, теплоизоляция трубопроводов отопления и горячего водоснабжения, проходящих в холодных подвалах, применение тепловых насосов и прочее;

информация о выборе и размещении источников для объекта. В необходимых случаях приводится технико-экономическое обоснование энергоснабжения от автономных источников энергии вместо централизованных;

сопоставление проектных решений и технико-экономических показателей в части энергопотребления с требованиями норм;

заключение.

Пояснительная записка заканчивается составлением энергетического паспорта здания.

Энергетический паспорт жилых и общественных зданий предназначен для подтверждения соответствия показателей энергетической эффективности и теплотехнических показателей здания, показателям установленным в нормативных документах.

Энергетический паспорт здания должен содержать:

общую информацию о проекте;

расчетные условия;

сведения о функциональном назначении и типе здания;

объемно-планировочные и компоновочные показатели здания;

расчетные энергетические показатели здания, в том числе: показатели энергоэффективности, теплотехнические показатели;

сведения о сопоставлении с нормируемыми показателями;

рекомендации по повышению энергоэффективности здания;

результаты измерения энергоэффективности и уровня тепловой защиты здания после годичного периода его эксплуатации;

класс энергетической эффективности здания.

Форму и порядок составления энергетического паспорта здания рассмотрим на следующем примере.

ПРИМЕР 1. Исходные условия: Разработан проект десятиэтажного жилого дома для строительства в Москве. Общее количество квартир - 40. Стены здания изготовлены с применением трехслойных железобетонных панелей с теплоизоляцией из минеральных плит типа «Роквул», окна с трехслойным остеклением в деревянных раздельно - спаренных переплетах. Чердак - «теплый», покрытие - из керамзитобетонных панелей толщиной 250 мм. Подвал - «теплый» с разводкой трубопроводов с изоляцией. Здание подключено к центральной системе теплоснабжения с оборудованием в подвале ИТП по принципиальной схеме, представленной на рис. 1. В оконных рамах имеются регулируемые отверстия для поступления санитарной нормы наружного воздуха. Из кухонь, санузлов и ванной предусмотрена механическая вытяжка с расположением вытяжных агрегатов на чердаке.

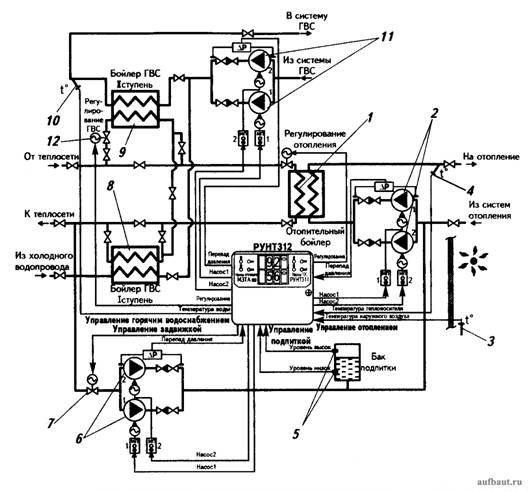

Рисунок 1. Принципиальная схема применения автоматического регулятора РУНТ 312 в ЦТП для теплоснабжения систем отопления и горячего водоснабжения зданий: 1 - водо-водяной теплообменник для нагрева циркуляционной воды в системе отопления здания; 2 - два циркуляционных насоса (один запасной) с электронным управлением частоты вращения для системы отопления; 3 - датчик контроля температуры наружного воздуха; 4 - датчик контроля начальной температуры воды в системе отопления; 5 - датчик контроля уровня воды в системе отопления; б - два подпиточных насоса (один резервный) подачи воды из системы теплоснабжения для подпитки контура циркуляции системы отопления; 7 - автоматический запорный клапан на трубопроводе забора подпиточной воды из обратного трубопровода системы централизованного теплоснабжения; 8 - водо-водяной теплообменник первой ступени нагрева водопроводной воды на горячее водоснабжение здания; 9 - водо-водяной теплообменник второй ступени нагрева водопроводной воды на горячее водоснабжение здания; 10 - датчик контроля температуры воды горячего водоснабжения на уровне 60 °С; 11 - насосы (один резервный) циркуляции воды в системе горячего водоснабжения здания; 12 - автоматический вентиль на трубопроводе подачи горячей воды из подающего трубопровода сети теплоснабжения

Требуется: С использованием формализованных таблиц составить раздел проекта здания «Энергосбережение» с рекомендациями по повышению энергетической эффективности проекта здания, энергетический паспорт и заключение.

Решение: Для решения поставленной задачи воспользуемся «Методическими указаниями по проведению энергоресурсоаудита в жилищно-коммунальном хозяйстве», утвержденными приказом Госстроя России от 18.04.2001 г. № 81, и Московскими городскими строительными нормами МГСН 2.01-99 «Энергосбережение в зданиях. Нормативы по теплозащите и тепловодоэлектроснабжению», утвержденными Правительством Москвы постановлением от 23 февраля 1999 г. №138.

ЭНЕРГЕТИЧЕСКИЙ ПАСПОРТ ЗДАНИЯ

РАСЧЕТНЫЕ УСЛОВИЯ

* Вычисляется по формуле: ГСОП = (t_в – t_н.ср.от) – т_от = [(20 - (-3,6)] · 213 = 5027 °С · сут.

ФУНКЦИОНАЛЬНОЕ НАЗНАЧЕНИЕ, ТИП И КОНСТРУКТИВНОЕ РЕШЕНИЕ ЗДАНИЯ

ОБЪЕМНО-ПЛАНИРОВОЧНЫЕ РЕШЕНИЯ ЗДАНИЯ

ТЕПЛОТЕХНИЧЕСКИЕ ПОКАЗАТЕЛИ

ТЕПЛОЭНЕРГЕТИЧЕСКИЕ ПОКАЗАТЕЛИ

СОПОСТАВЛЕНИЕ С НОРМАТИВНЫМИ ТРЕБОВАНИЯМИ

РЕКОМЕНДАЦИИ ПО ПОВЫШЕНИЮ ЭНЕРГЕТИЧЕСКОЙ ЭФФЕКТИВНОСТИ ПРОЕКТА ЗДАНИЯ

Заключение

Проведенные расчеты и данные заполненного «Энергетического паспорта» показали, что запроектированное здание имеет пониженную энергетическую эффективность и перерасход теплоты за отопительный сезон на системы отопления и вентиляции по сравнению с нормами МГСН. Принято решение переработать проект в соответствии с рекомендациями по п. 34.

Рассмотрим один из возможных вариантов улучшения проекта на следующем примере.

ПРИМЕР 2. Исходные условия: В проекте жилого здания с исходными данными по примеру 1 установлена низкая энергетическая эффективность принятых конструктивных решений и сверхнормативный расход теплоты за отопительный сезон.

Требуется: Провести доработку проекта согласно рекомендаций п. 34 «Энергетического паспорта».

Решение: 1. В чердачном помещении установлен приточно-вытяжной агрегат с подачей приточного воздуха L_п.н = 4464 м³/ч и вытяжного воздуха L_у = 4000 м³/ч со средней температурой t_у1 = 24 °С.
2. В приточно-вытяжном агрегате применен пластинчатый теплообменник с показателем теплотехнической эффективности θ_tп.н = 0,7. Вычисляем температуру приточного наружного воздуха после по         догрева от теплоты вытяжного воздуха в пластинчатом теплоутилизаторе:

или для рассматриваемого примера по формуле (1) получим:

3. Приточный наружный воздух с температурой t_п.н = 15,7 °С рационально подавать через приточные устройства в жилые помещения, что позволит поглотить бытовые тепловыделения, не допустить перегрева помещения и соответственно перерасхода теплоты.
В тех случаях, когда в помещениях нет бытовых тепловыделений, на систему отопления ложится дополнительная нагрузка на догрев приточного воздуха с температуры t_п.н = 15,7 °С до t_в = 20 °С.

Вычисляем возможное количество теплоты на догрев приточного наружного воздуха за отопительный период:

Для рассматриваемого примера по формуле (2) получим:

4. В п.25 вносим новое значение: Q_т.п.н = 33 526 кВт · ч/от.пер.

5. Вычисляем потребность в тепловой энергии на цели отопления и вентиляции за отопительный период:

Вносим в п. 28 энергетического паспорта полученный результат расчета.

6. Вычисляем удельный расход на отопление здания:

7. Вычисляем категорию энергетической эффективности здания:

Вносим в п.30 новое вычисленное значение. В п. 31 вносим изменение формулировки на новую: «Проект соответствует нормативным требованиям».

В п. 32 вносим изменение формулировки энергетической эффективности:

-         «высокая». В п. 33 заменяем «да» на «нет».

В п. 34 «Рекомендации» записываем: «В результате установки на чердаке приточно-вытяжных агрегатов с использованием пластинчатого утилизатора с периодическим нагревом вытяжного воздуха для размораживания достигнута «высокая» энергетическая эффективность проекта».

Нормами МГСН установлено, что через три года эксплуатации здания проводятся натурные измерения реальной энергетической эффективности запроектированного, построенного и эксплуатируемого здания.

По результатам натурных замеров вычисляются показатели, которые вносятся в графу 6 «Энергетического паспорта». При этом если полученные показатели подтверждают высокую энергетическую эффективность построенного здания, то проводится поощрение проектировщиков, строителей и эксплуатационного персонала.

Если показатели по реальным расходам теплоты значительно больше и здание попадает по реальным показателям в классификацию «пониженная энергетическая эффективность», то проводится экспертиза и выявляются причины несоответствия реальных результатов проектным расчетным показателям. Причинами могут быть ошибки в проекте, низкое качество строительства, плохая работа службы эксплуатации.

В зависимости от выявленных причин неполучения расчетных проектных показателей энергетической эффективности функционирования здания накладываются штрафные санкций на виновников допущенных нарушений.

Экономическое стимулирование достижения сокращенного расхода энергии и финансовая ответственность за нарушения норм реализации энергосберегающих мероприятий будут способствовать материальной заинтересованности и ответственности всех участников работы по практическому достижению энергосбережения.
