БУРИЛЬНО-КРАНОВЫЕ МАШИНЫ БМ-205Б и БМ-305А
Бурильно-крановые машины БМ-205Б и БМ-305А на базе тракторов используются для бурения в талых и сезонно промерзающих грунтах I-IV категорий вертикальных и наклонных скважин и установки свайных фундаментов зданий и сооружений, опор трубопроводов, линий электроснабжения и связи, столбов ограждений и дорожных знаков, а также при посадке деревьев. Они имеют унифицированное бурильно-крановое оборудование и различаются между собой в основном базовым трактором, типом бурильного инструмента, диаметром и глубиной бурения. Бурильно-крановая машина БМ-205Б смонтирована на пневмоколесном тракторе МТЗ-82.1, машина МБ-305А - на гусеничном тракторе ДТ-75. В качестве сменного бурильного инструмента у машины БМ-205Б используются лопастные буры, у машины БМ-305А - короткошнековые буры.
Машина БМ-205Б обеспечивает бурение вертикальных и наклонных скважин диаметром 0,36; 0,5; 0,63 и 0,8 м на глубину до 2 м, машина БМ-305А - диаметром 0,36; 0,5,0,63 и 0,8 м на глубину до 3 м. Обе машины имеют бульдозерное оборудование для выполнения несложных планировочных работ, уборки разбуренного грунта, засыпки ям и траншей. Они способны работать при температуре окружающего воздуха - 40...+ 40 °С.
Бурильно-крановая машина БМ-305А (рис. 1) состоит из базового трактора 2, бульдозерного оборудования 1, рамы 11, опорной стойки 4, бурильно-кранового оборудования, гидравлического механизма установки бурильной мачты, выносных опор с гидродомкратами 12, трансмиссии 7, гидросистемы и электрооборудования.

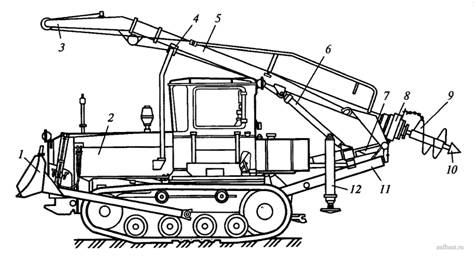

Рис. 1. Бурильно-крановая машина БМ-305А
Бурильно-крановое оборудование шарнирно крепится к раме 11, присоединенной к раме базового трактора, и может поворачиваться в продольной вертикальной плоскости машины при установке в рабочее и транспортное положения двумя гидроцилиндрами 6. В транспортном положении бурильное оборудование укладывается на опорную стойку 4. Бурильно-крановое оборудование обеспечивает подачу на забой и извлечение из скважины бурильного инструмента и установку опор. Оно включает бурильную мачту 5 с неповоротным гуськом 3 кранового устройства, бурильную штангу, на нижнем конце которой крепится сменный короткошнековый бур 9 с забурником 10 и резцами, гидравлический механизм подачи бура, помещенный внутри бурильной мачты, вращатель 8 штанги с буровым инструментом, червячную реверсивную лебедку для установки опор в пробуренные скважины. На барабан лебедки навивается канат грузового полиспаста с крюковой подвеской. Вращатель штанги представляет собой одноступенчатый конический редуктор и приводится в действие от коробки передач трактора с помощью механической трансмиссии 7, в состав которой входят соединительная муфта, карданные валы и раздаточная коробка с фрикционом для включения-выключения привода бурильного инструмента. От раздаточной коробки осуществляется привод выполненной с ней заодно крановой лебедки. Раздаточная коробка обеспечивает три частоты вращения бурового инструмента (1,7; 2,35 и 2,95 с-1) в зависимости от физико-механических свойств разрабатываемого грунта, а также реверс бура и барабана лебедки. При бурении скважин и установке опор машина дополнительно опирается на две выносные опоры с гидродомкратами 12, установленные на раме 11. Неповоротный бульдозерный отвал управляется одним гидроцилиндром. Гидроцилиндры механизмов установки мачты и подачи бурильного инструмента, бульдозерного оборудования, выносных опор и управления фрикционом обслуживаются двумя гидронасосами гидросистемы базового трактора. Управление бурильно-крановым оборудованием осуществляется из кабины трактора. При строительстве зданий и сооружений широко применяются основания и фундаменты из буронабивных свай, при устройстве которых в сложившихся условиях застройки исключается деформация элементов несущих конструкций зданий и сооружений, расположенных поблизости от места производства работ, и шум, возникающий при работе молотов. Фундаменты из набивных свай имеют большую несущую способность, чем фундаменты из забивных свай. Буронабивные сваи изготовляются диаметром 600... 1700 мм при глубине заложения до 40...50 м и способны воспринимать сосредоточенные нагрузки до 300... 1000 т на сваю. Их широко применяют в фундаментах опор мостов и несущих конструкций каркасных зданий и сооружений.
Технологический цикл изготовления буронабивных свай включает операции бурения ствола скважины под будущую сваю, изготовление и установку каркаса сваи, бетонирование ствола скважины. Защиту стенок скважин от возможного обрушения при проходке скважин в неустойчивых фунтах осуществляют обычно с помощью обсадных не извлекаемых или инвентарных извлекаемых труб, а также избыточным давлением глинистого раствора или воды. Наиболее трудоемкой и продолжительной (55...60 % общего времени цикла) технологической операцией является бурение ствола скважины, которое осуществляется с помощью специальных (бурильных) машин или навесного бурильного оборудования, смонтированного на базе одноковшовых экскаваторов с гидравлическим и механическим приводами.
