БУРИЛЬНАЯ МАШИНА БМ-2501-1
Бурильная машина БМ-2501-1 (рис. 1) предназначена для бурения вертикальных скважин под защитой обсадных труб диаметром 0,62; 0,75; 0,88; 1,0; 1,18 м и глубиной до 30 м в слабых и обводненных грунтах, а также в не мерзлых устойчивых грунтах I-IV категорий. БМ-2501-1 используется при сооружении буронабивных и буросекущих свай, возводимых в качестве фундаментов и стен в грунте промышленных и транспортных сооружений, в том числе пойменных и русловых опор мостов, несущих подпорных стенок и т. п.
Бурильная машина включает мачту 2, телескопическую штангу 6, лебедку 1, гидромеханический вращатель 8, обеспечивающий две скорости вращения бура (8; 30 мин-1), комплект бурильного инструмента, обсадное оборудование 11, гидроцилиндры подъема-опускания мачты и перемещения вращателя. В комплект бурильного инструмента входит винтовой бур 9, а также бур ковшовый, бур ковшовый скальный, бур винтовой скальный, грейфер штанговый, долото ударное, расширитель, которые значительно увеличивают возможности машины. Ударное долото и грейфер делают возможным преодоление каменистых прослоек.

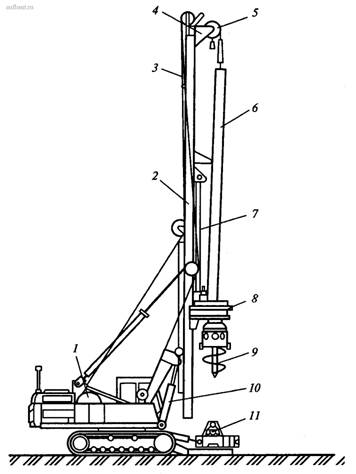

Рис. 1. Бурильная машина БМ-2501-1
Мачта 2 с оголовком 4 шарнирно крепится в проушинах поворотной платформы и переводится из транспортного положения в рабочее и обратно с помощью гидроцилиндров 10. Положение оголовка с отводными блоками 5 регулируются канатом 3. Подача вращателя с бурильным инструментом на забой осуществляется с помощью длинноходового цилиндра 7 (ход подачи 4,7 м). Усилие подачи бурильного инструмента составляет 250 кН, извлечения - 90 кН. Скорость подъема-опускания бурильного инструмента не менее 40 м/мин. Вращатель можно использовать также для задавливания обсадных труб без использования обсадного стола, при этом усилие погружения и извлечения обсадных труб вращателем достигает 250. ..280 кН, с обсадным столом усилие увеличивается до 640 кН.
Наличие на машине дополнительной лебедки грузоподъемностью 7 т позволяет обходиться без подъемного крана при монтаже-демонтаже обсадных труб, установке арматурных каркасов.
Для облегчения работы обслуживающего персонала на машине используется механизированная разгрузка винтового бура путем обратного ускоренного вращения с частотой 150 мин-1. Перевод машины из транспортного в рабочее положение производится оператором не выходя из кабины.
На БМ-2501 -1 используется система нивелировки мачты в продольной и поперечной плоскостях в пределах ± 5°, что значительно снижает требования к рабочей площадке и исключает необходимость переставлять машину в случае незначительной просадки грунта или плит под ней.
Бурильная машина может эксплуатироваться в районах с умеренным климатом в интервале температур окружающей среды - 40 °С...+ 40 °С.
Техническая характеристика бурильной машины БМ-2501-1 приведена ниже:
Технические характеристики
| Глубина бурения, м | 30 |
| Диаметр скважины, м | 0,62; 0,75; 0,88; 1,0; 1,18 |
| Угол бурения, град | 90 |
| Мощность привода бурильного оборудования, кВт | 125 |
| Максимальный крутящий момент на буре, кН • м | 100 |
| Частота вращения бура, с-1 | (0,13…0,5)*; 2,5** |
| Осевая нагрузка на буре, кН | 250 |
| Состав комплекта бурильного инструмента | шнековые и ковшовые буры, грейфер штанговый, долото, расширитель |
| Характеристика механизма обсадки труб: | |
| усилие погружения, кН | 250 |
| усилие извлечения обсадных труб, кН | 1250 |
| вращающий момент на обсадной трубе, кН • м | 450 |
| ход подачи вращателя, мм | 4700 |
| Масса машины без механизма обсадки труб, т | 65,0 |
| Габаритные размеры в транспортном положении, м | 17,5х3,2х5,2 |
| Изготовитель | ОАО «ЭКСКО» (г. Кострома) |
* Рабочая.
** При разгрузке бура.
