СТЕНЫ ИЗ БРУСЬЕВ

Брусчатые стены технологически менее трудоемки и возводят их с меньшими затратами труда (рис. 1). Кроме того, строительство из брусьев считается более экономичным, так как древесина брусьев используется с минимальными отходами. В связи с тем, что сруб из брусьев меньше подвержен осадкам, то устанавливают его сразу на фундамент (без предварительной сборки).

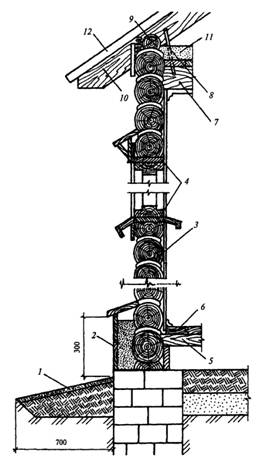

Рисунок 1. Поперечный разрез брусовой стены: 1 - фундамент; 2 - цоколь; 3 - отмостки; 4 - верх цоколя; 5 - гидроизоляция; 6 - подкладка; 7 - теплоизоляционный материал; 8 - окладной венец; 9 - второй венец; 10 - последующие венцы; 11 - сливная доска; 12 - подоконная доска; 13 - бруски коробки или косяки; 14 - оконный проем; 15 - перекрытие; 16 - стропильная нога; 17 - карниз; 18 - разворотная скоба; 9 - плинтус; 20 - отступ; 21 - тепловой брус; 22 - дощатый пол; 23 - лага; 24 - подкладка; 25 - кирпичный столб; 26 - бетонная подготовка; 27 - засыпка

Кроме того, брусчатые стены менее подвержены усадкам по сравнению с бревенчатыми. Размеры брусьев подбирают в зависимости от расчетной температуры наружного воздуха. Так, при температуре -30°С используют брус с размерами не менее 150 х 150 мм, а при более пониженных температурах размеры бруса не должны быть меньше чем 180 х 180 мм. Для внутренних стен и перегородок достаточным считается размер брусьев 100 х 100 мм.

Необходимое для возведения стен количество брусьев можно посчитать, разделив высоту стены на высоту бруса. А объем крупного леса, необходимого для изготовления брусьев, можно посчитать по табл. 1.

Таблица 1. Объем круглого леса (бревен) по диаметру в верхнем отрубе, м3

Диаметр бревна в верхнем отрубе, см

Длина бревен, м

4

4,5

5

6

7

7,5

8



10

0,37

0,44

0,51

0,58

0,65

0,73

0,82

0,91

1

11

0,45

0,53

0,62

0.71

0,9

0,89

0,98

1,19

1,2

12

0,53

0,63

073

0,83

0,93

1,03

1,14

1,25

1,38

14

0,73

0,84

0,97

1,1

1,23

1,33

1,5

1,64

1,79

16

0,95

1,1

1,24

1,14

1,55

1,7

1,94

2,0

2,2

18

1,2

1,33

1,56

1,75

1,94

2,1

2,3

2,5

2,8

20

1,47

1,7

1,9

2,1

2,3

2,6

2,8

3,0

3,3

24

2,4

2,7

3,0

3,3

3,6

4,0

4,3

4,7

28

2,9

3,3

3,7

4,1

4,5

4,9

5,3

5,8

6,3

32

3,8

4,3

4,8

5,3

5,9

6,4

7,0

7,6

8,2

36

4,8

5,4

6,0

6,4

7,4

8,0

8,8

9,5

10,2

Примечание:

1 - круглый лес в зависимости от толщины в верхнем отрубе подразделяют на мелкий (до 13 см), средний (14-12 см) и крупный (25 см и более).

2 - для расчета потребности брусьев объем бревен умножают на поправочный коэффициент 1,2, учитывающий отход при распиловке.



Рубка стен из бруса «вполдерева» показана на рис. 2. Сопряжение брусьев в углах обеспечивается укладкой половинных срезов, которые скрепляются с помощью длинного нагеля, соединяющего сразу несколько венцов. Так как брусчатые стены имеют горизонтальные швы и уязвимы для атмосферных осадков, рекомендуется постановка вставных шипов с последующей конопаткой (рис. 3).

Монтажная схема дома каркасной конструкции показана на рис. 4. Диагональные бруски раскосов врезают в стойки каркаса заподлицо с их гранями, что обеспечивает устойчивость дома под воздействием боковых сил, приложенных от ветровых нагрузок. Для придания жесткости каркасу в вертикальной плоскости устанавливают угловые раскосы из досок или брусков того же сечения, что и в основных стойках.

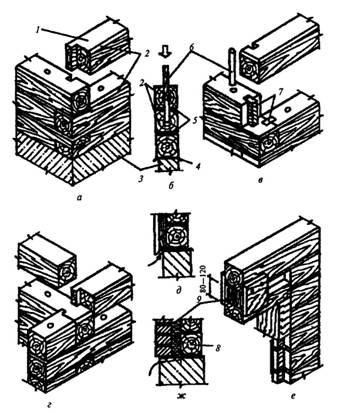

Рисунок 2. Рубка из бруса вполдерева (размеры в мм): а - сопряжение угла с устройством коренного шипа; б - крепление брусьев нагелями; в – сопряжение угла на шпонках; г -  сопряжение наружной стены с внутренней; д - обшивка брусчатых стен досками; е - заделка проема; ж - облицовка брусчатых стен кирпичом; 1 - коренной шип; 2 – фаска; 3 - цоколь; 4 - гидроизоляция; 5 - пакля; 6 - нагель (шип), 7 – шпонка; 8 - кляммер из оцинкованной кровельной стали; 9 - утеплитель

Рисунок 3. Защита стен от продувания при помощи вставных шипов с последующей конопаткой (размеры в мм): 1 - шипы из сухой древесины; 2 - антисептированная пакля; 3 - обшивные доски

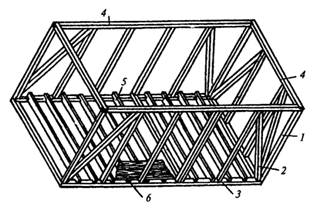

Рисунок 4. Каркасная конструкция: 1 - стойка; 2 - раскос; 3 - нижняя обвязка; 4 - верхняя обвязка; 5 - балка; 6 - дощатый пол

Начинают монтаж каркаса с укладки по всему периметру фундамента по гидроизоляционному слою деревянной обвязки из тщательно антисептированных брусьев. Для защиты нижней обвязки под ее бруски желательно подложить просмоленные или обработанные антисептиком прокладки. Для предотвращения бокового сдвига каркаса бруски нижней обвязки крепят к фундаменту анкерами. Затем по отвесу устанавливают и временно укрепляют угловые стойки и переходят к дальнейшему размещению и связыванию остальных стоек. На стойки укладывают верхнюю обвязку, усиливая пространственную жесткость каркаса балками перекрытия. Оптимальным расстоянием между стойками каркаса считается 50-70 мм, но в любом случае оно не должно быть более 1 м. Эти размеры обеспечивают прочность и устойчивость каркаса и позволяют применять для внутренней и наружной обшивки любой погонажный или листовой материал.

Соединение деревянных элементов каркаса обычно выполняют вполдерева, но возможны и другие технологические приемы (шиповые соединения, угловые раскосы, накладные металлические пластины и хомуты). Вариант крепления элементов каркаса и балок перекрытия в домах каркасной конструкции приведен на рис. 5.

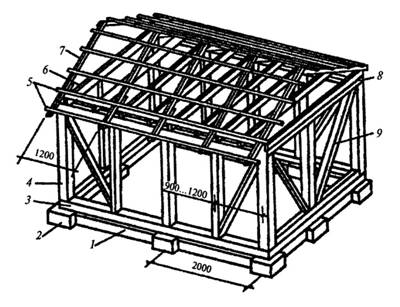

Рисунок 5. Полная каркасная конструкция (размеры в мм): 1 - забирка; 2 - столб фундамента; 3 - нижняя обвязка; 4 - стоика; 5 - обрешетка; 6 - балка чердачного перекрытия; 7 - стропильная нога; 8 - верхняя обвязка; 9 - раскос

Толщина стен дома каркасной конструкции зависит от расчетной наружной температуры в холодное время года и эффективности утеплителя. Но в любом случае она не должна быть меньше 100 мм. Это значит, что при толщине брусков 50 мм их минимальная ширина должна быть 100 мм. В I и II климатических зонах толщина стен обычно составляет не менее 150 мм.

Утепление каркасных стен выполняют органическими и минеральными заполнителями. Наиболее эффективным утеплителем считаются минеральная вата с объемной массой до 500 кт/м3. Плиты из минеральной ваты легки, огнестойки, не гниют и не разрушаются грызунами. Плиты утеплителя укладывают с обязательным перекрытием стыков. Другие минеральные утеплители (топливные и металлургические шлаки, керамзит, трепел) значительно уступают минеральной вате по теплопроводности и их применение в районах с расчетной температурой наружного воздуха ниже -25°С нецелесообразно. Кроме этого, сыпучие материалы в процессе эксплуатации могут давать осадку, в результате чего образуются пустоты, снижающие теплозащитные свойства стен. Пенопласты горючи и в большинстве случаев имеют относительно высокую токсичность.

Органические утеплители (опилки, лузга подсолнечника, камыш, солома и т. д.) перед засыпкой необходимо антисептировать и смешать с минеральными вяжущими (цемент, известь, гипс, глина и т.д.). Эти смеси во влажном состоянии с легким трамбованием укладывают слоями толщиной 15-20 см. Учитывая, что такая органическая засыпка долго сохнет (3-5 недель), для заполнения каркаса лучше применять заранее изготовленные из нее легкобетонные блоки или плиты. Применение плитных утеплителей следует учитывать еще на стадии формирования каркаса. Расстояние между стойками каркаса должно соответствовать размеру плит, чтобы избежать их резки или стыковки. Плитные утеплители крепят к стойкам каркаса двумя прижимными брусками сечением 20х30 мм. Их прибивают по всей длине стоек так, чтобы они образовали пазы, в которые плотно без зазоров можно было вставлять вырезанные в плите гребни. Углы строения, а также коробки дверей и окон с внешней и внутренней сторон обшивают досками и наличниками. Для предохранения от гниения наружную сторону стен покрывают олифой и окрашивают.

В каркасных стенах с засыпкой наружной обшивкой может служить кирпичная кладка, выполненная вполовину или четверть кирпича (рис. 6). В этом случае цоколь обязательно должен иметь уступ для кирпичной кладки. Уступ в цоколе целесообразно делать ниже уровня нижней обвязки. В этом случае атмосферная влага, скапливающаяся на уступе, не проникает под нижнюю обвязку, тем самым спасая ее от загнивания.

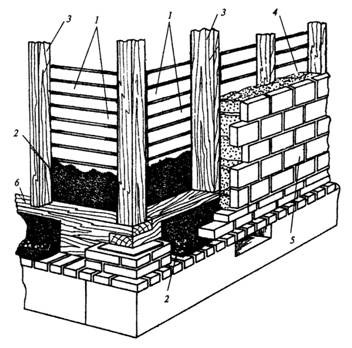

Рисунок 6. Обшивка каркасных стен кирпичной кладкой: 1 - внутренняя обшивка досками; 2 - рубероид, толь; 3 - стойки каркаса; 4 - засыпка (опилки с гипсом); 5 -   кирпичная облицовка; 6 - балка нижней обвязки

Каркасные стены из бревен (рис. 7) снижают стоимость строительства, так как для этой цели можно использовать бревна-коротыши, стоимость которых намного меньше. По эксплуатационным свойствам такие стены не уступают обычным срубам.

В этом случае каркас стены делается из бревен, обтесанных на четыре канта, или брусьев сечением не менее 200 х 200 мм, в которых выбирают пазы шириной и глубиной 5-6 см. На концах бревен забирки выполняют гребни, которые вставляют в эти пазы. Бревна забирки вставляют гребнями сверху, с уплотнением паклей. После установки всех бревен насаживают верхнюю обвязку, наколачивая ее деревянным молотком на верхние шипы стоек. Для бревен забирки следует подбирать сухой материал, чтобы конопатить пришлось один раз. Стойки каркаса соединяют с обвязками потайным шипом и скрепляют металлическими скобами.

По мере осадки стен из горизонтальных бревен необходимо заполнить зазор, образующийся между верхней частью забирки и обвязкой. Зазор убирают досками и паклей и закрывают обшивкой карниза.

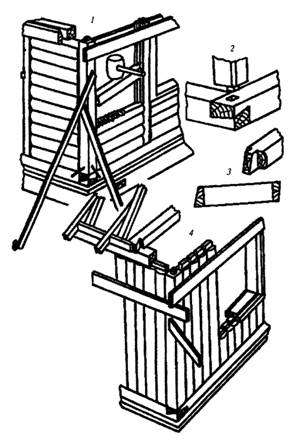

Рисунок 7. Каркасные стены из бревен: 1 – с забиркой из горизонтальных венцов; 2 – соединение обвязки в ‘полулапу’; 3 – устройство шипов бревен забирки; 4 – обвязка из бревен, поставленных вертикально
