МАШИНЫ ДЛЯ УСТРОЙСТВА И ОТДЕЛКИ МОНОЛИТНЫХ ПОКРЫТИЙ ПОЛОВ

При устройстве цементно-песчаных и бетонных стяжек, бетонных и мозаичных полов для подачи и нанесения готовых жестких цементно-бетонных смесей (осадка конуса 3...5 см) применяются машины-пневмонагнетатели. Для выравнивания, уплотнения и предварительного заглаживания стяжек и полов применяют электромеханические поверхностные вибраторы - виброрейки СО-131, СО-132, СО-163, СО-174, виброрейки семейства ЭВ-207А, которые передвигают по уплотняемой поверхности с помощью гибких тяг.

Для заглаживания и железнения бетонных и цементно-песчаных полов используют универсальную машину СО-170.

Предварительную обработку (обдирку) бетонных полов осуществляют с помощью фрезерных машин (серийно не выпускаются), последующее чистовое шлифование поверхности пола - с помощью мозаично-шлифовальных машин: ручных СО-199 при небольших объемах работ и самоходных (сериями не выпускаются) при больших объемах работ.

Виброрейки однотипны по конструкции, максимально унифицированы и различаются между собой шириной обрабатываемой полосы, габаритами, массой и производительностью. Они обеспечивают проработку слоя бетонной смеси на глубину до 150 мм и оснащены одинаковыми моторвибраторами мощностью 0,25 кВт и регулируемой вынуждающей силой 2...5,6 кН.

Виброрейка (рис. 1) состоит из двух параллельных пустотелых рабочих профилей 4, мотор-вибратора 5 с регулируемым статическим моментом дебалансов, пусковой электроаппаратуры и органов управления. Рабочие профили, передающие колебания от мотор-вибратора непосредственно бетону, жестко связаны между собой стяжками/и основанием 6, на котором крепится мотор-вибратор. Для обеспечения жесткости рабочие профили имеют специальное поперечное сечение; для предотвращения их прогиба при установке на направляющие и в работе предусмотрено специальное натяжное устройство. Для переноса виброрейки на концах рабочих профилей закреплены скобы, к которым с помощью карабинов крепятся тросы-тяги 2 с обрезиненными рукоятками управления 3. Рукоятки управления крепятся к тягам через резиновые втулки, что обеспечивает защиту обслуживающего персонала от вибрации.

В комплект электрооборудования входит понижающий трансформатор с защитно-отключающей аппаратурой, размещенной в специальном передвижном шкафу 1.

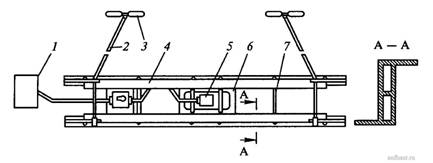

Рис. 1. Схема виброрейки

При работе виброрейку перемещают со скоростью 0,5...1,0 м/мин по кромкам смежных полос уложенной бетонной смеси (раствора) или по направляющим (маячным) рейкам. Скорость перемещения выбирают исходя из того, что время вибрации малой толщины слоя уплотняемой смеси должно быть минимальным во избежание ее расслоения и оседания крупного заполнителя.

Техническая характеристика виброреек приведена в табл. 1.

Таблица 1. Техническая характеристика виброреек

Машины для отделки поверхностей бетонных и цементно-песчаных полов предназначены для отделки поверхностей полов по окончании процесса уплотнения смеси виброрейками. Машины укомплектованы затирочными дискам для предварительного (грубого) заглаживания и лопастями для окончательное (чистового) заглаживания поверхности пола.

Универсальная заглаживающая машина СО-170 (рис. 2) укомплектован чугунным диском 1 диаметром 880 мм для предварительного заглаживания и железнения бетонных и цементных полов и лопастным рабочим органом диаметром 800 мм для чистовой отделки пола с четырьмя (тремя) металлическими заглаживающими лопастями 11, расположенными в одной плоскости под углом 90° (120°) друг к другу. Лопастной рабочий орган крепится на выходном валу червячного редуктора 5 привода и состоит из планшайбы 8, в направляющих втулках которой установлены оси с лопастедержателями и заглаживающими лопастями, и механизма регулирования угла наклона лопастей, обеспечивающего плавное изменение угла наклона лопастей к заглаживаемой поверхности при работе в пределах 0...10⁰.

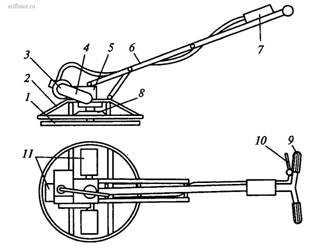

Рис. 2. Универсальная заглаживающая машина СО-170

При необходимости диск с помощью лопастедержателей закрепляется на лопастном рабочем органе, который превращается в дисковый. Привод рабочего органа состоит из двухскоростного электродвигателя 3, клиноременной передачи 4 и червячного редуктора 5. Двухскоростной электродвигатель обеспечивает вращение дискового рабочего органа с частотой 1 с^-1 и лопастного с частотой 2с^-1. Рабочий орган имеет защитное ограждение 2.

Для передвижения машины оператором служит складная рукоять 6 (складывается в транспортном положении) с двумя ручками 9 управления, регулируемая по высоте. На верхней части рукояти установлены механизм управления приводом и электропусковая аппаратура 7, состоящая из пакетного переключателя, пускателя, микропереключателя и защитно-отключающего устройства.

Механизм управления приводом состоит из ручной педали 10, шарнирно установленной на правой ручке и связанной с помощью тросика с нажимным рычагом, воздействующим на микровыключатель, который при нажатии на ручную педаль замыкает цепь управления приводом, осуществляя пуск электродвигателя. Машина подключается к трехфазной сети переменного тока напряжением 380 В, частотой 50 Гц через защитно-отключающее устройство с помощью кабеля и штепсельных разъемов.

Техническая характеристика заглаживающей машины СО-170 (с дисковым/лопастным рабочими органами) представлена ниже:
