КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ ЦЕНТРАЛЬНЫХ СИСТЕМ КОНДИЦИОНИРОВАНИЯ ВОЗДУХА

Центральные неавтономные кондиционеры типа КТЦ (рис. 1) воздухопроизводительностью 7...250 тыс. м3/ч получили широкое распространение в нашей стране.

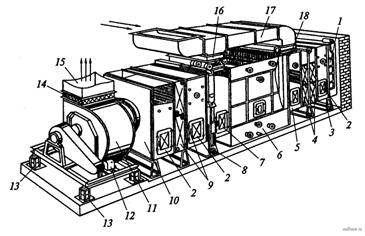

Общий вид центрального форсуночного кондиционера типа КТЦ

Рисунок 1. Общий вид центрального форсуночного кондиционера типа КТЦ: 1 - приемный клапан; 2 - секции обслуживания; 3 - подставка; 4 - калориферы первого подогрева; 5, 7 - смесительные секции; 6 - камера орошения; 8 - секция воздушного фильтра; 9 - калориферы второго подогрева; 10 - переходная секция к вентилятору; 11 - вентиляционный агрегат; 12 - электродвигатель; 13 - виброамортизаторы; 14 - гибкая вставка; 15 - воздуховод приточного воздуха; 16 - рециркуляционный воздуховод; 17 - воздуховод первой рециркуляции воздуха; 18 - проходной клапан

Важным элементом конструкции камеры орошения (рис. 2) кондиционеров этого типа являются разбрызгивающие воду форсунки. По конструктивным признакам форсунки подразделяют на прямоточные - с осевым входом воды (тип П) и угловые - с тангенциальным входом воды (тип У). Форсунки обоих типов одностороннего распыления. Распыление бывает трех категорий: тонкое, среднее и грубое. Тонкое распыление дают форсунки У-1 с диаметром выходного отверстия до 2,0 мм, У-2 - с диаметром 3,4 мм, У-3 - с диаметром 2,3 мм, П1 и П2 - с диаметром 3 мм при давлении воды около 0,3 МПа. Грубое распыление дают форсунки ПЗ с отверстием диаметром 4...6 мм при давлении воды 0,15...0,28 МПа.

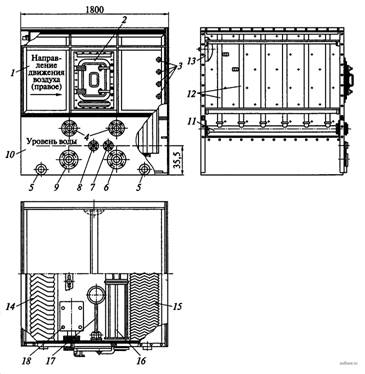

Двухрядная камера орошения

Рисунок 2. Двухрядная камера орошения: 1 - корпус камеры; 2 - дверка со стеклом; 3 - гнезда для установки датчиков температуры и дистанционных термометров; 4 - фланцы для присоединения труб, подающих воду к форсункам; 5 - муфты для спускных труб; 6 - фланец отвода воды от водяного фильтра; 7 - фланец подвода воды к поплавковому клапану; 8 - фланец магистрали ускоренного наполнения поддона; 9 - фланец отвода воды от переливного устройства; 10 - поддон; 11 - коллектор; 12 - гребенки с форсунками; 13 - светильник в герметичном исполнении; 14 - входной сепаратор; 15 - выходной сепаратор; 16 - фильтр для воды; 17 - поплавковый клапан; 18 - переливное устройство

Производительность форсунки зависит от ее типа, диаметра выходного отверстия и давления воды перед форсункой. Математическое описание этой зависимости выражается формулой

где К и m - соответственно коэффициент и показатель степени, зависящие от конструкции форсунки (берутся по паспорту изделия); d - диаметр выходного отверстия; р - давление воды перед форсункой.

Форсунки устанавливают на трубные гребенки 12.

Для улавливания капелек воды, увлекаемых воздухом, применяют сепараторы 14, 15 различных конструкций, изготовляемые из нержавеющей или оцинкованной листовой стали. Вторые по ходу воздуха сепараторы при работе камер орошения на охлаждение и осушение воздуха дополнительно орошают с помощью специальных форсунок, чтобы устранить нежелательное увлажнение воздуха, которое происходит вследствие более высокой температуры стенок сепаратора по сравнению с температурой основной массы воды. Расход воды на орошение сепаратора нужно принимать 1000...2000 л/ч на 1 м его ширины, но не менее 600 л/ч на 1 м2 поперечного сечения камеры.

Корпус 1 камеры орошения обычно имеет прямоугольное сечение по ходу воздуха. Камеры изготовляют вертикального и горизонтального вида. Они состоят из двух боковых вертикальных стенок, перекрытия и поддона 10. Поддон оборудуют штуцерами (фланцами) 4 для подвода воды к форсункам, переливным устройством 18, поплавковым клапаном 17 для поддержания постоянного объема воды в системе и фланцем 6 отвода воды к насосу от сетчатого фильтра 16, установленного в поддоне.

Для предотвращения засорения форсунок циркулирующая в камере вода проходит через фильтр 16, который изготовляют из латунной сетки. При наличии в рециркулирующем воздухе волокнистой пыли применяют коксовые или гравийные фильтры.

Вода в системе форсуночных кондиционеров обычно перемещается под действием центробежных насосов, создающих давление 0,2...0,4 МПа. Существуют две принципиальные схемы водяной сети кондиционера. Схему, показанную на рис. 3, а, применяют при установке испарителя открытого типа, а схему, показанную на рис. 3, б, - при установке испарителя закрытого типа.

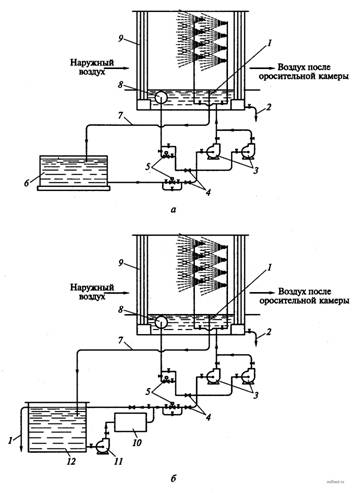

Схемы устройства водяной сети кондиционера

Рисунок 3. Схемы устройства водяной сети кондиционера: а - с испарителем открытого типа; б - с испарителем закрытого типа; 1 - переливная труба; 2 - спускная труба; 3 - насосы; 4 - обратные клапаны; 5 - автоматические клапаны; 6 - испаритель открытого типа; 7 - самотечная линия; 8 - фильтр для воды; 9 - каплеуловитель; 10 - закрытый испаритель; 11 - насос холодной воды; 12 – бак

Для очистки воздуха от пыли в конструкции кондиционера предусматривают специальные фильтры. В прямоточных схемах кондиционирования воздуха очистке подвергают только наружный воздух, поэтому фильтр устанавливают при входе воздуха в кондиционер. В схемах кондиционирования, использующих рециркуляционный воздух, обычно предусматривают очистку всего воздуха, проходящего через кондиционер, т.е. наружного и рециркуляционного.

Масляный самоочищающийся фильтр для очистки воздуха от пыли (рис. 4) состоит из двух последовательно установленных панелей, из которых каждая представляет собой непрерывную ленту из сетки 3, перемещаемой с помощью валиков 2, вращающихся от электродвигателя 1. На пути движения панель проходит через масляную ванну 4, на дне которой смонтирована ручная мешалка для взмучивания осадка перед его удалением. Отработавшее масло из ванны удаляют через нижний муфтовый кран 5 самотеком или с помощью насоса.

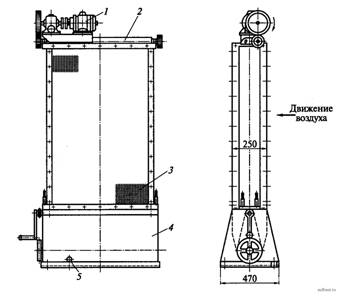

Масляный самоочищающийся фильтр для очистки воздуха от пыли

Рисунок 4. Масляный самоочищающийся фильтр для очистки воздуха от пыли: 1 - электродвигатель; 2 - валик; 3 - сетка; 4 - масляная ванна; 5 - муфтовый кран
