Справочник строителя | Двери деревянные наружные

СЕЧЕНИЕ ДВЕРЕЙ

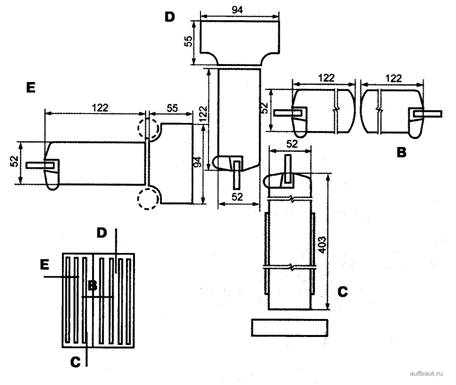

Рисунок 1. Сечение щитовой двери типа Н (ГОСТ 24689-81)

сечение В – горизонтальный серединный притвор;

сечение C – нижний притвор;

сечение D – верхний притвор;

сечение E – боковой притвор

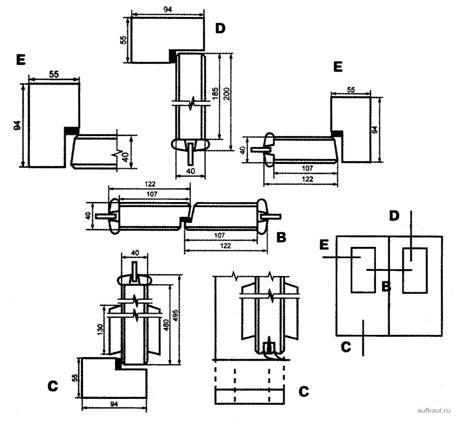

Рисунок 2. Сечение щитовой двери типа Н с обшивкой (ГОСТ 24698-81)

сечение В – горизонтальный серединный притвор;

сечение C – нижний притвор;

сечение D – верхний притвор;

сечение E – боковой притвор

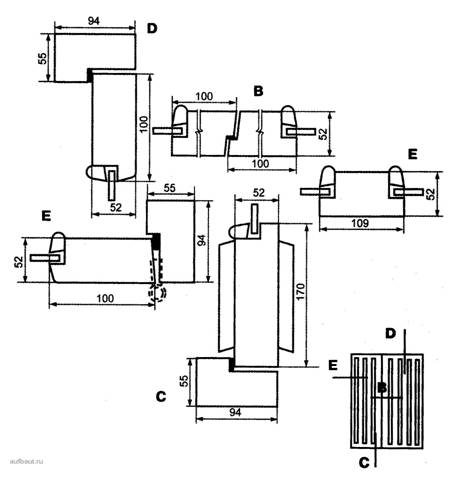

Рисунок 3. Сечение рамочной двери типа Н (ГОСТ 24698-81)

сечение В – горизонтальный серединный притвор;

сечение C – нижний притвор;

сечение D – верхний притвор;

сечение E – боковой притвор

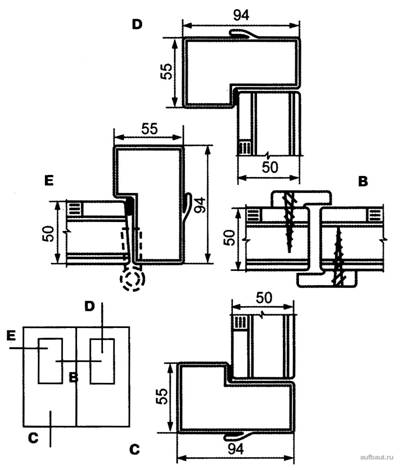

Рисунок 4. Сечение по боковому притвору рамочной двери типа Н (ГОСТ 24698-81)

сечение В – горизонтальный серединный притвор;

сечение C – нижний притвор;

сечение D – верхний притвор;

сечение E – боковой притвор

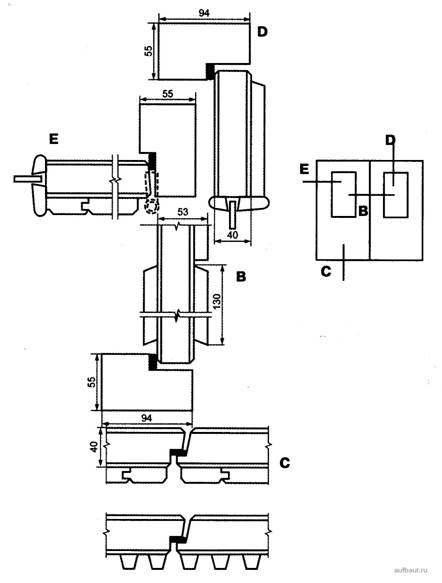

Рисунок 5. Сечение по верхнему притвору двери типа Н с качающимся полотном (ГОСТ 24698-81)

сечение В – горизонтальный серединный притвор;

сечение C – нижний притвор;

сечение D – верхний притвор;

сечение E – боковой притвор

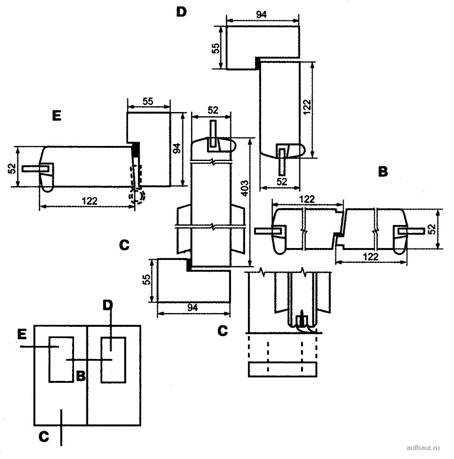

Рисунок 6. Сечение щитовой трудносгораемой двери типа С (ГОСТ 24698-81)

сечение В – горизонтальный серединный притвор;

сечение C – нижний притвор;

сечение D – верхний притвор;

сечение E – боковой притвор

Рисунок 7. Сечение по верхнему притвору щитовой утепленной двери типа С (ГОСТ 24698-81)

сечение В – горизонтальный серединный притвор;

сечение C – нижний притвор;

сечение D – верхний притвор;

сечение E – боковой притвор

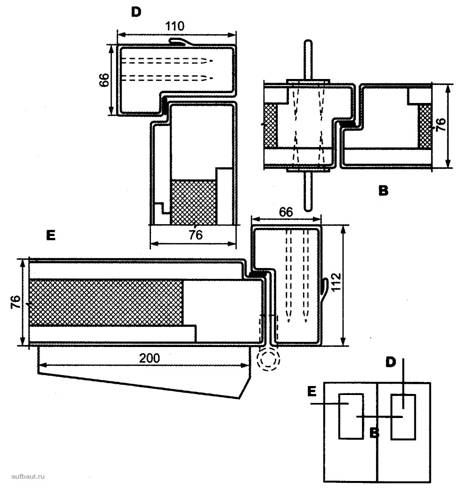

Рисунок 8. Сечение люков и лазов типа Л (ГОСТ 24698-81)

сечение В – горизонтальный серединный притвор;

сечение D – верхний притвор;

сечение E – боковой притвор
