ВИДЫ ДРЕНАЖЕЙ И ИХ КОНСТРУКЦИИ

В зависимости от расположения дренажа по отношению к водоупору он может быть совершенного или несовершенного типа.

Дренаж совершенного типа закладывают на водоупоре. Грунтовые воды поступают в дренаж сверху и с боков. В соответствии с этими условиями дренаж совершенного типа должен иметь дренирующую обсыпку сверху и с боков (рис. 1).

Рисунок 1. Дренаж совершенного типа

Дренаж несовершенного типа закладывают выше водоупора. Грунтовые воды поступают в дренажи со всех сторон, поэтому дренирующая обсыпка должна выполняться замкнутой со всех сторон (рис. 2).

Рисунок 2. Дренаж несовершенного типа

Исходные данные для проектирования дренажей. Для составления проекта дренажа необходимы следующие данные и материалы:

техническое заключение о гидрогеологических условиях строительства;

план территории в масштабе 1:500 с существующими и проектируемыми зданиями и подземными сооружениями;

проект организации рельефа;

планы и отметки полов подвальных помещений и подполий зданий; планы, разрезы и развертки фундаментов зданий;

планы, продольные профили и разрезы подземных каналов.

В техническом заключении о гидрогеологических условиях строительства должны быть даны характеристики подземных вод, геолого-литологического строения участка и физико-механических свойств грунтов.

В разделе характеристики подземных вод должны быть указаны:

причины образования и источники питания подземных вод;

режим подземных вод и отметки появившегося, установившегося и расчетного уровней подземных вод, а в необходимых случаях высота зоны капиллярного увлажнения грунта;

данные химического анализа и заключение об агрессивности подземных вод по отношению к бетонам и растворам.

В геолого-литологическом разделе дается общее описание строения участка. В характеристике физико-механических свойств фунтов должны быть указаны:

гранулометрический состав песчаных грунтов;

коэффициенты фильтрации песчаных грунтов и супесей;

коэффициенты пористости и водоотдачи;

угол естественного откоса и несущая способность грунтов.

К заключению должны быть приложены основные геологические разрезы и «колонки» грунтов по буровым скважинам, необходимые для составления геологических разрезов по трассам дренажей.

При необходимости в сложных гидрогеологических условиях для проектов дренирования кварталов и микрорайонов к техническому заключению должны быть приложены карты гидрогеологического состояния грунтов.

В случае особых требований к устройству дренажа, вызываемых специфическими условиями эксплуатации защищаемых помещений и сооружений, эти требования должны быть изложены заказчиком в качестве дополнительных исходных данных для проектирования дренажей.

Общие условия выбора системы дренажа. Систему дренажа выбирают в зависимости от характера защищаемого объекта и гидрогеологических условий. При проектировании новых кварталов и микрорайонов на территориях с высоким уровнем подземных вод должна быть разработана общая схема дренажей. В состав схемы дренажей входят системы дренажей, обеспечивающие общее понижение уровня подземных вод на территории квартала (микрорайона), и местные дренажи для защиты от подтопления подземными водами отдельных сооружений. К дренажам, обеспечивающим общее понижение уровня фунтовых вод, относятся головной или береговой и систематический дренажи. К местным дренажам - кольцевой, пристенный и пластовый.

К местным дренажам относятся также дренажи, предназначенные для защиты отдельных сооружений:

дренаж подземных каналов;

дренаж приямков;

дорожный дренаж;

дренаж засыпаемых речек, ручьев, логов и оврагов;

откосный и за стенный дренажи;

дренаж подземных частей существующих зданий.

При благоприятных условиях (в песчаных грунтах, а также в песчаных прослойках при большой площади их распространения) местные дренажи могут одновременно способствовать общему понижению уровня подземных вод.

На территориях, где подземные воды залегают в песчаных грунтах, следует применять системы дренажей, обеспечивающие общее понижение уровня подземных вод. Местные дренажи в этом случае используют для защиты от подтопления грунтовыми водами отдельных особо заглубленных сооружений.

На территориях, где подземные воды залегают в глинистых, суглинистых и других грунтах с малой водоотдачей и для защиты подземных сооружений, при отсутствии наблюдаемых подземных вод необходимо устраивать местные дренажи, в том числе «профилактические».

На территориях со слоистым строением водоносного пласта следует устраивать как общие системы дренажей, так и местные дренажи.

Общие системы дренажа следует устраивать для осушения обводненных песчаных прослоек, по которым вода поступает на дренируемую территорию. Местные дренажи необходимо устраивать для подземных сооружений, закладываемых на участках, где водоносный пласт не полностью осушается общей системой дренажа, а также в местах возможного появления верховодки.

На застроенных территориях при строительстве отдельных зданий и сооружений, нуждающихся в защите от подтопления грунтовыми водами, должны устраиваться местные дренажи с учетом их влияния на соседние существующие сооружения.

Для осушения территорий, подтопляемых потоком подземных вод с областью питания, расположенной вне этой территории, следует устраивать головной дренаж (рис. 3).

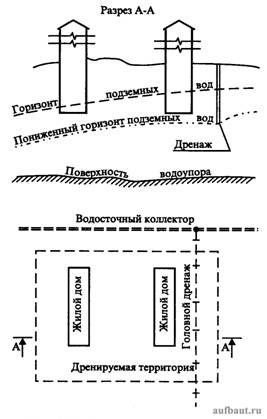

Рисунок 3. Схема головного дренажа

Его следует закладывать по верхней по отношению к подземному потоку границе дренируемой территории. Трассу дренажа назначают с учетом размещения застройки и проводят по возможности в местах с более высокими отметками водоупора. Головной дренаж должен, как правило, пересекать поток подземных вод по всей его ширине.

Если длина головного дренажа меньше ширины подземного потока, следует устраивать дополнительные дрены по боковым границам дренируемой территории с целью перехвата подземных вод, поступающих сбоку. При неглубоком залегании водоупора головной дренаж следует закладывать на поверхности водоупора (с некоторым заглублением в него) с целью полного перехвата подземных вод, как дренаж совершенного типа.

В тех случаях, когда не представляется возможности заложить дренаж на водоупоре, а по условиям дренирования требуется полностью перехватить поток подземных вод, ниже дренажа устраивают водонепроницаемый экран, который должен быть спущен ниже отметок водоупора.

При глубоком залегании водоупора головной дренаж закладывают выше водоупора, как дренаж несовершенного типа. Если устройством одной линии головного дренажа не достигается понижение уровня подземных вод до заданных отметок, следует проложить вторую линию дренажа параллельно головному дренажу. Расстояние между дренажами определяют расчетом.

Если часть водоносного пласта, расположенная над дренажом, состоит из песчаных грунтов с коэффициентом фильтрации менее 5 м/сут., то нижнюю часть траншеи дренажа засыпают песком с коэффициентом фильтрации не менее 5 м/сут. (рис. 4).

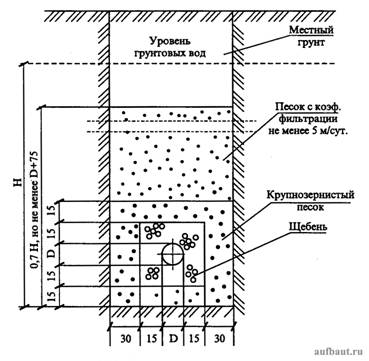

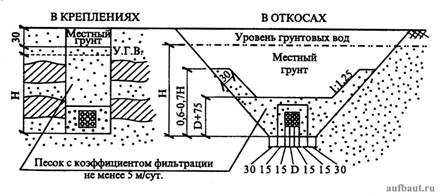

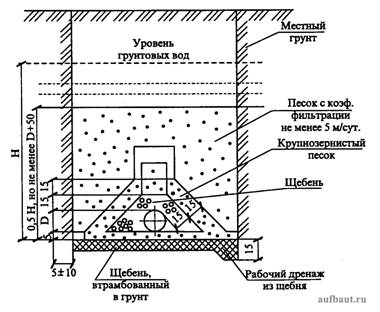

Рисунок 4. Схема засыпки траншей с фильтрующей призмой дренажа несовершенного типа

Высота засыпки песком составляет (0,6÷0,7)Н, где Н - высота от низа траншеи дренажа до непониженного расчетного уровня подземных вод.

При слоистом строении части водоносного пласта, расположенного над дренажом, с чередованием прослоек песка и суглинков траншеи дренажа засыпают песком с коэффициентом фильтрации не менее 5 м/сут. на 30 см выше непониженного расчетного уровня подземных вод. Песок можно засыпать на всю ширину траншеи вертикальной или наклонной призмой толщиной не менее 30 см. Для головного дренажа совершенного типа, когда водоносный пласт не имеет глинистых, суглинистых и супесчаных прослоек, песчаную призму можно устраивать только с одной стороны траншеи (со стороны притока воды).

Если головной дренаж закладывают в толще сравнительно слабоводопроницаемых грунтов, подстилаемых хорошо водопроницаемыми грунтами, следует устраивать комбинированный дренаж, состоящий из горизонтальной дрены и вертикальных самоизливающихся колодцев (рис. 5).

Рисунок 5. Комбинированный дренаж с вертикальным самоизливающимся колодцем

Вертикальные колодцы должны сообщаться своим основанием с водопроницаемыми грунтами водоносного пласта, а верхней частью с внутренним слоем обсыпки горизонтальной дрены.

Для осушения прибрежных территорий, подтопляемых в связи с подпором горизонта воды в реках и водохранилищах, следует устраивать береговой дренаж (рис. 6). Его прокладывают параллельно берегу водоема и закладывают ниже уровня горизонта на величину, определяемую расчетом.

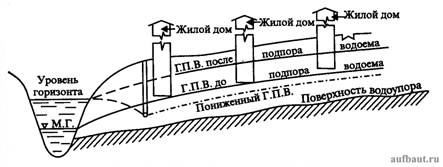

Рисунок 6. Схема берегового дренажа

В необходимых случаях головной и береговой дренажи могут применяться в сочетании с другими системами дренажа.

На территориях, где грунтовые воды не имеют ясно выраженного направления потока, а водоносный пласт сложен песчаными грунтами или имеет слоистое строение с незамкнутыми песчаными прослойками, следует устраивать систематический дренаж (рис. 7).

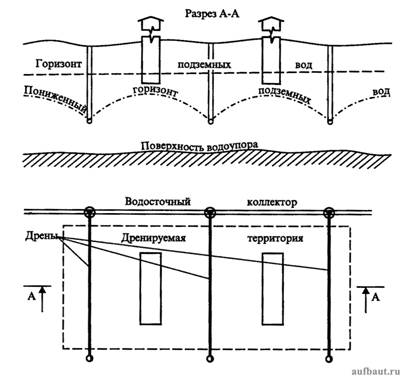

Рисунок 7. Схема систематического дренажа

Расстояние между дренами-осушителями систематического дренажа и глубину их заложения определяют расчетом. В городских условиях такой дренаж можно устраивать в сочетании с местными дренажами. В этом случае при проектировании отдельных дрен следует учитывать возможность их одновременного использования в качестве местного дренажа, защищающего отдельные сооружения и в качестве элементов систематического дренажа, обеспечивающего общее понижение уровня грунтовых вод на дренируемой территории.

При заложении дрен систематического дренажа в толще грунта со слабой водопроницаемостью, подстилаемого хорошо водопроницаемыми грунтами, следует применять комбинированный дренаж, состоящий из горизонтальных дрен с вертикальными, самоизливающимися колодцами (см. рис. 5).

На территориях, подтопляемых потоком грунтовых вод, область питания которых захватывает также и дренируемую территорию, следует применять совместно головной и систематический дренажи.

Для защиты от подтопления грунтовыми водами подвальных помещений и подполий, отдельно стоящих зданий или группы зданий при заложении их в водоносных песчаных грунтах, следует устраивать кольцевые дренажи (рис. 8). Их прокладывают также для защиты особо заглубленных подвалов в новых кварталах и микрорайонах при недостаточной глубине понижения уровня грунтовых вод общей системой дренажа территории.

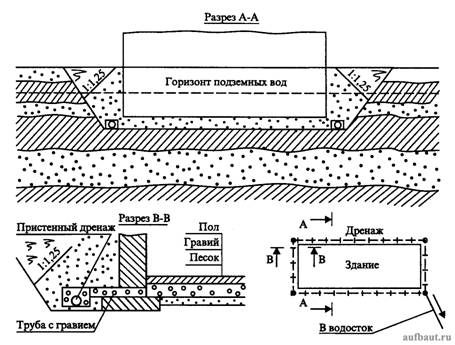

Рисунок 8. Схема кольцевого дренажа

При хорошей водопроницаемости песчаных грунтов, а также при заложении дренажа на водоупоре общий кольцевой дренаж устраивают для группы соседних зданий. При ясно выраженном одностороннем притоке грунтовых вод дренаж может быть устроен в виде незамкнутого кольца по типу головного дренажа.

Кольцевой дренаж надо закладывать ниже пола защищаемого сооружения на глубину, определяемую расчетом. При большой ширине здания или при защите одним дренажом нескольких зданий, а также в случае особых требований к понижению грунтовых вод под защищаемым сооружением глубину заложения дренажа принимают в соответствии с расчетом, которым определяется превышение пониженного уровня грунтовых вод в центре контура кольцевого дренажа над уровнем воды в дрене. При недостаточной глубине заложения дренажа следует устраивать промежуточные дрены «рассечки».

Кольцевой дренаж следует прокладывать на расстоянии 5...8 м от стены здания. При меньшем расстоянии или большом заглублении дренажа необходимо принять меры против выноса, ослабления и осадки грунта под фундаментом здания.

Для защиты от грунтовых вод подвальных помещений и подполий зданий, закладываемых в глинистых и суглинистых грунтах, следует устраивать пристенные дренажи (см. рис. 12, 13). Их необходимо устраивать также и при отсутствии грунтовых вод в зоне подвалов и подполий, устраиваемых в глинистых и суглинистых грунтах.

При слоистом строении водоносного пласта для защиты подвалов и подполий зданий следует устраивать пристенные или кольцевые дренажи в зависимости от местных условий. Если отдельные части здания располагаются на участках с различными геологическими условиями, на этих участках можно применять как кольцевой, так и пристенный дренажи.

Пристенный дренаж прокладывают по контуру здания с наружной стороны. Расстояние между дренажом и стеной здания определяется шириной фундаментов здания и размещением смотровых колодцев дренажа. Его, как правило, прокладывают на отметках не ниже подошвы ленточного фундамента или основания фундаментной плиты. При большой глубине заложения фундамента от отметки пола подвального помещения пристенный дренаж может быть заложен выше подошвы фундамента при условии принятия мер против просадки дренажа.

Устройство пристенного дренажа с применением современных полимерных фильтрующих материалов, уменьшает стоимость строительства за счет экономии песка. Эта оболочка состоит из двухслойной конструкции листа специального профиля из полимерного материала (полиэтилен, полипропилен, поливинилхлорид) и нетканого геотекстильного фильтрующего материала, скрепляемого между собой с помощью сварки или водостойкого клея. Для защиты от подтопления грунтовыми водами подвальных помещений и подполий зданий, устраиваемых в сложных гидрогеологических условиях (в водоносных пластах большой мощности, при слоистом строении водоносного пласта, при наличии) подпора грунтовых вод и т.п.), а также в случае недостаточной эффективности применения кольцевого или пристенного дренажа следует устраивать пластовые дренажи (рис. 9).

Рисунок 9. Схема пластового дренажа

В водоносных пластах большой мощности следует предварительно рассчитать возможное понижение уровня подземных вод в центре контура кольцевого дренажа. В случае недостаточного снижения уровня грунтовых вод надо применить пластовый дренаж. Такой дренаж устраивают при сложном строении водоносного пласта с изменением его состава и водопроницаемости (в плане и разрезе), а также при наличии обводненных замкнутых зон и линз под полом подвального помещения. Для защиты подвальных помещений и сооружений при заложении их в зоне капиллярного увлажнения грунтов, в которых по условиям эксплуатации не допускается появление сырости, следует устраивать пластовые дренажи. Пластовые «профилактические» дренажи для таких помещений и сооружений, устраиваемых в глинистых и суглинистых грунтах, рекомендуется предусматривать также и при отсутствии наблюдаемых подземных вод.

Пластовые дренажи устраивают в сочетании с трубчатыми дренажами (кольцевыми и пристенными). Для сопряжения пластового дренажа с наружным трубчатым дренажом через фундаменты здания прокладывают трубы. Для подполий зданий с фундаментами на свайных ростверках пластовый дренаж можно устраивать в сочетании с однолинейным дренажом, прокладываемым под зданием.

Пластовый дренаж устраивается в виде слоя песка, отсыпаемого по дну котлована под здание или траншеи для канала. Слой песка в поперечном направлении прорезают призмами из гравия или щебня.

Призмы должны иметь высоту не менее 20 см. Расстояние между призмами - 6...12 м (в зависимости от гидрогеологических условий). Прокладываются призмы, как правило, в середине между поперечными фундаментами здания.

Пластовый дренаж необходимо предохранить от засорения во время строительства. При устройстве полов и оснований мокрым способом (с применением монолитного бетона и цементных растворов) необходимо закрыть пластовый дренаж изолирующим материалом (пергамином и т. п.).

При большом притоке воды или для особо ответственных сооружений пластовый дренаж может быть двухслойным по всей площади с нижним слоем из песка и верхним - из гравия или щебня. При малой ширине защищаемого сооружения и ограниченным притоке воды, в частности под подземными каналами, пластовый дренаж может быть устроен из одного слоя песка или из щебня.

Толщина пластового дренажа под зданиями должна быть не менее 30 см, и под каналами - не менее 15 см, а при особых  требованиях ее определяют расчетом. Пластовый дренаж должен выходить за наружные стенки сооружения, а в необходимых случаях - отсыпаться по откосу котлована (траншеи).

Пластовый дренаж должен быть соединен с трубчатым дренажом кольцевым, пристенным или сопутствующим.

При большой площади подземного помещения следует прокладывать дополнительные трубчатые дрены под полом помещения.

Для защиты от подтопления грунтовыми водами каналов теплосети и коллекторов подземных сооружений при прокладке их в водоносных грунтах необходимо устраивать линейные сопутствующие дренажи. Их следует устраивать в глинистых и суглинистых грунтах.

Сопутствующий дренаж надо закладывать на 0,3...0,7 м ниже подошвы основания канала. Его следует прокладывать с одной стороны канала на расстоянии 0,7...1,0 м от наружной грани. Расстояние 0,7 м необходимо для размещения смотровых колодцев.

При устройстве проходных каналов дренаж можно прокладывать под каналом по его оси. В этом случае на дренаже следует устраивать специальные смотровые колодцы с люками, заделанными в днище канала.

В случае заложения основания канала на глинистых и суглинистых грунтах, а также на песчаных грунтах с коэффициентом фильтрации менее 5 м/сут., под основанием канала необходимо устраивать пластовый дренаж в виде сплошного песчаного пласта.

Пластовый дренаж должен быть соединен с дренирующей обсыпкой сопутствующего трубчатого дренажа.

При устройстве каналов в глинистых и суглинистых грунтах, в грунтах слоистого строения, а также в песчаных грунтах с коэффициентом фильтрации менее 5 м/сут., с обеих сторон канала должны быть отсыпаны вертикальные или наклонные призмы из песка с коэффициентом фильтрации не менее 5 м/сут.

Песчаные призмы предназначаются для приема притекающей с боков воды и устраиваются аналогично песчаным призмам голодного и пристенного дренажей.

Дренаж: приямков и заглубленных частей подвальных помещений устраивают в зависимости от местных гидрогеологических условий и принятых конструкций зданий.

Для этой цели могут быть рекомендованы следующие решения:

заглубление дренажа ниже уровня конструкции заглубленных помещений и приямков;

общее понижение дренажа (допускается только в песчаных грунтах);

разделение общего дренажа на отдельные части с самостоятельными выпусками;

устройство дополнительных локальных дренажей.

При дренировании отдельных приямков и заглубленных помещений следует предотвратить вынос грунта из-под фундаментов здания.

При устройстве кольцевых дренажей фундаменты здания могут быть заложены несколько выше дренажа. Превышение фундаментов здания над дренажом и расстояние дренажа от здания должны быть проверены с учетом угла внутреннего трения грунта по формуле

где l_мин - наименьшее расстояние от оси дрены до стены здания, м; b - уширение фундамента здания, м; В - ширина дренажной траншеи, м; Н - глубина заложения дрены, м; h - глубина заложения фундамента, м; φ - угол внутреннего трения грунта.

При заложении дренажа ниже фундамента зданий с целью исключения просадки и ослабления грунтов особое внимание следует обратить на правильный подбор и устройство дренажных обсыпок, на качество заделки швов и отверстий в колодцах, а также на мероприятия, исключающие вынос грунта при разрытии траншей дренажа.

При большой величине понижения горизонта фунтовых вод под фундаментами (существующими и проектируемыми) следует рассчитать осадку грунта. При устройстве перепадов на дренаже в пределах зоны влияния нижней дрены также следует предусматривать мероприятия, перечисленные выше. Перепадные колодцы должны устраиваться с тщательной заделкой всех швов и отверстий. Локальные дренажи для отдельных приямков рекомендуется выполнять по типу пластового дренажа.

В некоторых случаях требуемое понижение уровня грунтовых вод может быть достигнуто системой общего дренирования территории (головным и систематическим дренажом).

Дренажи можно прокладывать совместно с водостоками (рис. 10). При засыпке речек, ручьев, лома и оврагов, являющихся естественным дренажом грунтовых вод, помимо коллекторов для отвода поверхностных вод необходимо устраивать дренажи для приема грунтовых вод. Дренажам должна быть обеспечена связь с водоносным пластом с обеих сторон водосточного коллектора. При большом притоке подземных вод, а также при заложении коллектора на глинах и суглинках прокладывают две дрены, располагая их по обе стороны водостока. При малом притоке грунтовых вод и расположении водостока в песчаных грунтах можно прокладывать одну дрену, располагая ее со стороны большего притока воды. Если при этом песчаные грунты имеют коэффициент фильтрации менее 5 м/сут., под основанием водостока должен быть устроен пластовый дренаж в виде сплошного пласта или отдельных призм.

Рисунок 10. Схема прокладки дренажа над водостоком

При выклинивании водоносного пласта на склонах и в откосах необходимо устраивать перехватывающие дренажи. Их закладывают на глубине не меньшей, чем глубина промерзания, и устраивают по типу головного дренажа.

Когда водоносные слои выражены неясно и подземные воды выклиниваются по всей площади откоса, устраивают специальные откосные дренажи.

При устройстве подпорных стенок в местах выклинивания подземных вод устраивают застенный дренаж. Он представляет собой сплошную засыпку из фильтрующего материала, уложенного за стенкой. При небольшой длине застенный дренаж может быть уложен без трубы. При значительной длине рекомендуется устраивать трубчатый дренаж с дренирующей обсыпкой.

Для улавливания родников, выклинивающихся на склоне, устраивают капотажные колодцы.

Откосные и пристенные дренажи и капотажные колодцы должны иметь обеспеченные выпуски воды.

Для защиты существующих подвальных помещений и подполий зданий тип дренажа выбирают в каждом конкретном случае, руководствуясь местными условиями. В песчаных грунтах устраивают кольцевые и головные дренажи. В глинистых и суглинистых грунтах при глубоком заложении фундаментов устраивают пристенные дренажи при условии, что такое решение допускается конструкцией фундаментов и стен здания.

Пластовый дренаж применяют в случае, когда в подвале может быть устроен второй пол на более высоких отметках. В этом случае между старым и новым полом насыпают слой фильтрующего материала (крупнозернистого песка с призмами гравия или щебня) и соединяют его с наружным трубчатым дренажом, как и в обычных пластовых дренажах.

При проектировании и строительстве дренажей у существующих зданий должны быть предусмотрены меры против выноса и просадки грунтов.

Разрытие траншеи дренажа в этих случаях следует вести короткими захватками с немедленной укладкой дренажа и обратной засыпкой траншеи.

Трасса дренажа. Трассы кольцевых, пристенных и сопутствующих дренажей определяются привязкой к защищаемому сооружению. Трассы головных и систематических дренажей устанавливают в соответствии с гидрогеологическими условиями и условиями застройки.

При заложении дренажа ниже подошвы фундаментов соседних сооружений и сетей расстояния между ними должны быть проверены с учетом угла естественного откоса грунта от края подошвы фундамента сооружения (или сети) до края траншеи дренажа.

Глубина заложения дренажей должна быть не меньше глубины промерзания грунта. Глубина заложения головных, кольцевых и систематических дренажей определяется гидравлическим расчетом и заглублением защищаемых зданий и сооружений. Глубина заложения пристенных и сопутствующих дренажей определяется в соответствии с глубиной защищаемых сооружений.

Продольные уклоны дренажа рекомендуется принимать не менее 0,002 для глинистых грунтов и 0,003 для песчаных грунтов. Наибольшие уклоны дренажей принимают, исходя из максимально допустимой скорости течения воды в трубах - 1 м/с.

Смотровые колодцы следует устанавливать в местах поворотов трассы и изменения уклонов, на перепадах, а также между этими точками при больших расстояниях.

На прямых участках дренажа нормальное расстояние между смотровыми колодцами составляет 40 м. Наибольшее расстояние между смотровыми колодцами дренажа - 50 м.

На поворотах дренажа у выступов зданий и у камер на каналах устройство смотровых колодцев не обязательно при условии, что расстояние от поворота до ближайшего смотрового колодца не более 20 м. В случае, когда на участке между смотровыми колодцами дренаж делает несколько поворотов, смотровые колодцы устанавливают через один поворот.

Выпуск воды из дренажей производят в водостоки, водоемы и овраги в соответствии со специальными требованиями. При невозможности устройства выпуска воды из дренажа самотеком необходимо предусмотреть насосную станцию (установку) перекачки дренажных вод, работающую в автоматическом режиме.

При проектировании дренажа следует рассмотреть вариант прокладки его совместно с водостоком (см. рис. 10). При достаточной глубине заложения водостока дренаж следует располагать над водостоком в одной вертикальной плоскости с выпуском дренажных вод в каждый смотровой колодец водостока. Расстояние в свету между трубами дренажа и водостока должно быть не менее 5 см. В случае невозможности из-за глубины заложения расположить дренаж над водостоком следует осуществлять параллельную укладку дренажа в одной траншее с водостоком.

Для дренажа следует применять асбоцементные трубы (рис. 11). Исключение составляют дренажи, закладываемые в подземных водах, агрессивных к бетонам и растворам на портландцементе. В этом случае для дренажа следует применять пластмассовые трубы.

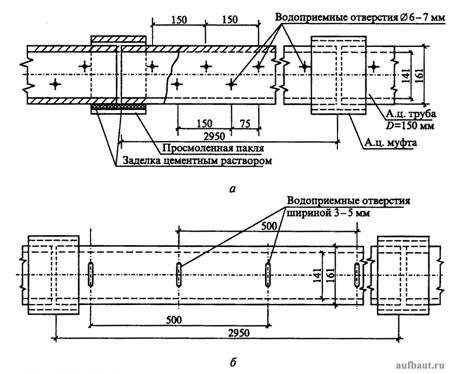

Рисунок 11. Трубы асбестоцементные с водоприемными отверстиями: а - просверленными; б - пропиленными 1SD

Допустимая максимальная глубина засыпки до верха трубчатого дренажа зависит от расчетного сопротивления грунта, материала труб, способов укладки труб (естественное или искусственное основание) и засыпки траншей, а также других факторов.

Водоприемные отверстия в трубах следует устраивать просверливанием водоприемных отверстий диаметром 4...7 мм или в виде пропилов шириной 3...5 мм. Длина пропила должна быть равна половине диаметра трубы. Отверстия устраивают с обеих сторон трубы в шахматном порядке. Расстояние между отверстиями на одной стороне - 50 см.

При укладке труб необходимо проследить, чтобы отверстия оказывались сбоку трубы, верх и низ трубы должны быть сплошными.

Асбоцементные трубы соединяют муфтами.

При применении поливинилхлоридных труб (ПХВ) водоприемные отверстия выполняют, так же как, и на асбестоцементных трубах. Гофрированная дренажная труба из полиэтилена (ПНД) выпускается с готовыми водоприемными отверстиями.

Дренирующие конструкции и фильтры дренажей. Дренирующие обсыпки в соответствии с составом дренируемых грунтов устраивают однослойными или двухслойными.

При расположении дренажа в песках гравелистых, крупных и средней крупности (при среднем диаметре частиц 0,3...0,4 мм и крупнее) устраивают однослойные обсыпки из гравия или щебня. При расположении дренажа в песках средней крупности со средним диаметром частиц, меньшим 0,3...0,4 мм, а также в мелких и пылеватых песках, супесях и при слоистом строении водоносного пласта устраивают двухслойные обсыпки. Внутренний слой обсыпки устраивают из щебня, а внешний - из песка.

Материалы дренирующих обсыпок должны удовлетворять требованиям, предъявляемым к материалам для гидротехнических сооружений. Для внутреннего слоя дренирующих обсыпок применяют гравий, а при отсутствии его — щебень изверженных горных пород (гранит, сиенит, габбро, липарит, базальт, диабаз и др.) или же особо прочные разновидности осадочных пород (кремнистые известняки и хорошо сцементированные не выветривающиеся песчаники). Для внешнего слоя обсыпок применяют пески, являющиеся продуктом выветривания изверженных пород.

Материалы для дренирующих обсыпок должны быть чистыми и не содержать более 3...5 % по весу частиц с диаметром менее 0,1 мм. Подбор состава дренирующих обсыпок производят по специальным графикам в зависимости от типа фильтра и состава дренируемых грунтов.

Дренажи следует укладывать в осушенные траншеи. В песчаных грунтах применяют водопонижение иглофильтрами. При заложении дренажа на водоупоре применяют водоотлив с устройством строительных дренажей, замораживание или химическое закрепление грунтов.

Трубы дренажей несовершенного типа укладывают на нижние слои дренирующей обсыпки, которые в свою очередь укладывают непосредственно на дно траншеи. Для дренажей совершенного типа основание (дно траншеи) укрепляют втрамбованным в грунт щебнем, а трубы укладывают на слои песка толщиной в 5 см. В слабых грунтах с недостаточной несущей способностью дренаж должен быть уложен на искусственное основание.

Дренирующие обсыпки могут иметь прямоугольное или трапецеидальное очертание в поперечном разрезе. Обсыпки прямоугольного очертания устраивают с помощью инвентарных щитов. Обсыпки трапецеидального очертания насыпают без щитов с откосами 1:1.

Двухслойные дренирующие обсыпки рекомендуется делать прямоугольного очертания с помощью инвентарных щитов. Толщина одного слоя дренирующей обсыпки должна быть не менее 15 см.

Взамен устройства дренажа из труб с гравийно-щебеночным фильтром для профилактических дренажей могут быть применены трубофильтры из пористого бетона или другого материала. Область и условия применения трубофильтров определяются специальными указаниями.

На рис. 12 и 13 представлены примеры решения пристенного дренажа с применением дренажной оболочки «Дрениз» и дренажа на свайном основании с засыпкой пазух песком.

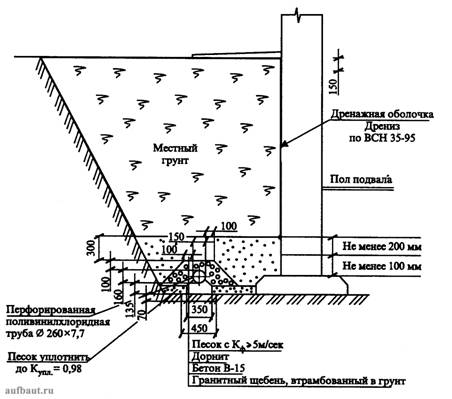

Рисунок 12. Пристенный дренаж из поливинилхлоридных труб

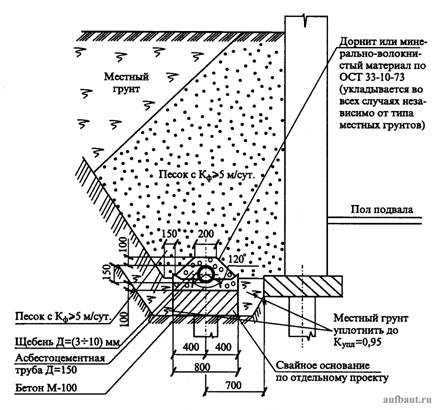

Рисунок 13. Пристенный дренаж из асбестоцементных труб

При прокладке дренажа в песчаных грунтах с коэффициентом фильтрации менее 5 м/сут., а также в грунтах слоистого строения часть траншеи над дренажом засыпают песком. Засыпанная песчаная призма должна иметь коэффициент фильтрации не менее 5 м/сут.

Траншею, разработанную в песчаных грунтах, засыпают песком не менее 15 см над верхом дренирующей обсыпки, а в грунтах слоистого строения - на 30 см выше уровня подземных вод.

Колодцы-фильтры. При неоднородном строении водоносного пласта, когда горизонтальная дрена проходит в верхнем менее проницаемом слое, а ниже расположен более проницаемый, устраивают комбинированный дренаж, состоящий из горизонтальной дрены и вертикальных самоизливающихся колодцев-фильтров.

Проходку вертикальных колодцев-фильтров можно выполнить гидравлическим способом (погружением с помощью подмыва) или буровым способом. В этих случаях колодцы-фильтры в конструктивном отношении устраиваются аналогично трубчатым колодцам вертикальных дренажей. Устье (верхний конец трубчатого колодца) располагается ниже общего непониженного уровня подземных вод и заделывается в днище смотрового колодца дренажа. Отметка устья трубчатого колодца должна быть выше отметки лотка горизонтальной дрены на 15 см. При небольшой глубине установку колодцев-фильтров можно производить открытым способом. Для этой цели со дна траншеи горизонтального дренажа открывают колодцы, в которые устанавливают вертикально трубы (асбестоцементные или пластмассовые), заполненные гравием или щебнем. Пространство между вертикальной трубой и грунтом заполняют крупнозернистым песком. Нижний конец вертикальной трубы входит в слой гравия или щебня на дне колодца. Верхний конец трубы сопрягается с внутренним слоем обсыпки горизонтальной дрены.

Насосные станции (установки) для откачки дренажных вод. Глубина заложения подземной части зданий и сооружений на дренируемой территории не всегда позволяет направить дренажные воды самотеком в ливневую канализацию. В этом случае необходимо устройство дренажных насосных станций. При их проектировании следует руководствоваться следующим:

устройство отдельно стоящих насосных станций (установок), как правило, экономически нецелесообразно, так как затраты на их строительство и эксплуатацию будут значительно больше, чем встроенных в подвальные помещения;

насосные установки для дренажных систем должны располагаться в близлежащих зданиях.

При технико-экономическом обосновании возможно устройство одной насосной станции перекачки дренажных вод от нескольких зданий. Если здания принадлежат разным владельцам, для решения этого вопроса необходимо получить соответствующий документ о долевом участии в строительстве и эксплуатации общей станции перекачки, оформленный в установленном порядке.

При решении вопроса о размещении насосных станций перекачки дренажных вод приоритетным является соблюдение допустимых уровней шума и вибрации отсосных агрегатов и трубопроводов в квартирах жилых домов и общественных помещениях. Насосные установки не должны располагаться под жилыми квартирами, детскими или групповыми комнатами детских садов и яслей, классами общеобразовательных школ, больничными помещениями, рабочими комнатами административных зданий, аудиториями учебных заведений и другими подобными помещениями.

В проектах необходимо производить соответствующие расчеты по шуму и вибрации, определяющие выбор технических мероприятий, которые обеспечивают выполнение требований по допустимым уровням шума и вибрации в жилых и общественных помещениях зданий согласно с МГСН 2.04-97 и пособий к ним.

Расходы дренажных вод, направляемых в насосную станцию, должны определяться конкретно для каждого объекта. Как правило, следует предусматривать два насосных агрегата, из которых один резервный. При обосновании допускается установка большего числа насосов. При ограниченной площади помещения для размещения насосной станции наиболее целесообразно применять погружные насосы.

Дренажная насосная станция перекачки должна иметь специальное помещение, необходимое для размещения приемного резервуара, насосных агрегатов и другого оборудования. Доступ к насосной станции должен иметь только персонал, обслуживающий оборудование. Работа насосных станций должна предусматриваться в автоматическом режиме.
