ОБРЕШЕТКА

Обрешетка - совокупность брусьев, уложенных перпендикулярно стропильным ногам (рис. 1). Обрешетка непосредственно воспринимает нагрузки на стропила, которые передают тяжесть крыши несущим стенам. Обрешетка может быть выполнена из досок, теса или брусков, которые укладываются вплотную или вразрядку; это зависит от вида кровли. Сплошная укладка устраивается под мягкую кровлю, плоский, асбоцементный или безасбестовый шифер, металлочерепицу. При такой обрешетке расстояние между отдельными брусьями не превышает 1 см. Разреженная укладка подходит для стальной кровли, волнистых асбоцементных листов, кровли из глиняной или цементно-песчаной черепицы и т.д. Однако в любом случае в местах стыка и пересечения скатов (на коньке, ребрах, разжелобках и т.д.), а также по карнизным свесам рекомендуется сделать сплошную обрешетку. Для обрешетки обычно выбирают материалы из древесины хвойных пород.

Устройство обрешетки

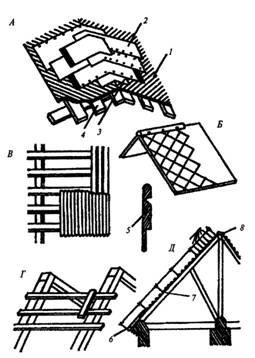

Рисунок 1. Устройство обрешетки: А - под рубероидную или толевую кровлю; Б - под асбестоцементные плитки; В - укладка обрешетки по шаблону под черепицу; Г - под волокнистые асбестоцементные плиты; Д - под стальную кровлю; 1 - защитный настил; 2 - рубероид; 3 - кровельная сталь; 4 - рабочий настил; 5 - шаблон; 6 - кровельный свес; 7 - доска под стыкование картин 200 мм; 8 - коньковые доски шириной по 200 мм

Перед установкой обрешетки необходимо уложить карнизный настил и обшить фронтовые свесы строгаными досками. Элементы обрешетки прочно крепятся к несущей конструкции стропил. Первая от карниза обрешетка устанавливается выше остальных на толщину кровельного материала.

Несущая конструкция вальмовой крыши с применением стойки стропил показана на рис. 2. Конструкция имеет коньковый прогон, на который опираются стропила. Кроме того, этот прогон обеспечивает жесткость конструкции в продольном направлении. Свободная длина стропил не должна быть более 4-4,5 м. Коньковый прогон опирается на стойки, которые располагаются на расстоянии 3,6-4,4 м. Соединение стоек с затяжками и прогонами осуществляется в шип.

Конструкция вальмовой крыши

Рисунок 2. Конструкция вальмовой крыши: 1 - коньковый прогон; 2 - стропила; 3 - нарожники; 4 - подкосы под прогон; 5 - кобылки; 6 - накосная стропильная нога; 7 - стропило вальмы
