КРОВЛЯ ИЗ ШТУЧНЫХ МАТЕРИАЛОВ

Штучные материалы укладывают на обрешетку или сплошной настил правильными рядами от карниза к коньку по предварительной разметке. Каждый вышележащий ряд штучных материалов напускают на нижележащий на следующую величину:

—  асбестоцементные волнистые обыкновенного профиля (ВО) и средневолнистые (СВ) - на 120-140 мм, волнистые унифицированного профиля (УВ) и усиленного профиля (ВУ) - на 200 мм;

—  плоские плитки на 75 мм;

— волнистые полимерные листы - на 120 мм.
Величину карнизного свеса первого ряда штучных кровельных материалов принимают для:

—  асбестоцементных волнистых листов на крышах с неорганизованным водостоком - на 100 мм;

—  с подвесными желобами - на 50 мм;

—  волнистых пластмассовых листов - на 100 мм;

—  асбоцементных плоских плиток и других мелких штучных кровельных материалов - на 30 мм.

Разжелобки и карнизы с настенными желобами асбестоцементных кровель при отсутствии лотковых деталей покрывают листовой кровельной сталью. В местах примыкания кразжелобку кровельные штучные материалы должны заходить за кромку лотка не менее чем на 100 мм. Места примыканий кровельных штучных материалов к выступающим частям здания (стены, слуховые окна, парапеты и т.п.) при отсутствии соответствующих штучных деталей следует устраивать из оцинкованной кровельной стали.

Отвороты фартуков и воротников должны заходить за выдру или в борозду, устраиваемую на соответствующих частях здании. Коньки и ребра скатов должны накрываться фасонными коньковыми деталями, а при их отсутствии - кровельной оцинкованной сталью (табл. 1).



Таблица 1. Характеристика кровель из штучных материалов

Материал кровель

Масса 1 м2 кровли, кг

Уклон крыши, град (мин. - макс.)

Долговечность кровли, лет

Примечание

Всей конструкции

Только кровли

Кровельная сталь

25-30

5-5,5

14-60

20-30

Покраска через 3-4 г.

Оцинкованная сталь

25-30

6-7

14-60



Покраска через 10 лет

Листы волнистого шифера

40-50

15-25

14-60

30-40



Черепица глиняная

80-120

60-90

30-80

50-80



Черепица цементно-песчаная

70-90

45-70

30-60

50-80





Шиферные кровли. Шиферной называют кровлю, выполненную из волнистых и полуволнистых асбестоцементных листов. Листы шифера укладывают в один слой рядами, параллельными карнизному свесу. Асбестоцементные волнистые листы обыкновенного профиля (ВО) и средневолнистые (СВ) укладывают в кровле по одному из двух способов:

—  со смещением на одну волну по отношению к листам предыдущего ряда;

—  без смещения.

Волнистые листы унифицированного (УВ) и усиленного (ВУ) профилей укладывают только по второму способу.

Основанием для кровли из асбоцементных листов служит обрешетка из деревянных брусков, представляющая собой совокупность брусьев, уложенных перпендикулярно стропильным ногам (в редких случаях сплошной деревянный настил). Обрешетка непосредственно воспринимает нагрузку кровельного материала и в свою очередь давит на стропила, которые передают тяжесть крыши несущим стенам. В зависимости от вида кровли обрешетка может быть выполнена из досок, теса или брусков, укладываемых вплотную или вразрядку.

Расстояние между брусками для листов ВО составляет 50-55 см, а для листов УВ – 75-80 см. В первом случае сечение брусков принимается не менее 50 х 50 мм, во втором - 75 х 75 мм (при расстоянии между стропилами не более 2 м). До кровельных работ волнистые листы следует осмотреть, замерить их длину и ширину, просверлить отверстия для креплений (при этом используется сверло на 2 мм больше диаметра гвоздя или шурупа) и, наконец, обрезать углы или продольные полосы листов в зависимости от выбранного способа укладки.

Каждый лист асбоцементной кровли опирается на три бруска обрешетки. Чтобы обеспечить плотное прилегание листа ко всем брускам, высота среднего должна быть на 3-5 мм больше, чем высота крайних. Для этой цели под лист и средний брусок можно уложить подкладки из обрезков фанеры. Также следует поступить и с самым нижним, карнизным, бруском, увеличивая его высоту на 5-10 мм.

Существует два наиболее распространенных способа укладки асбоцементных листов, обеспечивающих их плотное прилегание. В первом случае, в каждом последующем ряду листы смещаются на одну волну по отношению к кромкам листов, уложенных ранее. Для укладки листов со смещением продольных стыков требуется достаточное количество листов с двумя, тремя, четырьмя и пятью волнами, а также полномерные листы.

Во втором (рис. 1) - срезаются примыкающие углы при совмещении продольных кромок во всех укладываемых выше листах. Не следует пренебрегать общепринятыми правилами и укладывать листы упрощенно с четырехкратным перехлестом угловых стыков, так как образующиеся при этом щели способствуют проникновению воды и снега.

Порядок обрезки листов при их укладке с совмещением продольных стыков

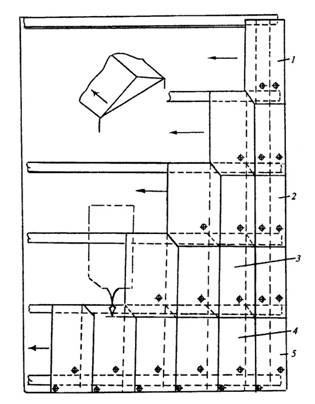

Рисунок 1. Порядок обрезки листов при их укладке с совмещением продольных стыков: 1 - угловой стык; 2 - сливной лист; 3 - фронтонный лист; 4 - рядовой лист; 5 - коньковый лист

Укладка асбоцементных листов, как правило, производится справа налево, при этом перекрытие двух соседних листов в ряду составляет одну волну (крайние волны сопрягаются внахлест). Перекрытие соседних рядов составляет не более 100 мм. В исключительных случаях листы волнистого шифера укладывают слева направо, учитывая направление доминирующих ветров. Схема укладки такой кровли показана на рис. 2.

Асбоцементные листы крепятся к обрешетке гвоздями или шурупами с большой шляпкой (рис. 3, 4). Перед этим на гребнях волн просверливаются отверстия, а под шляпки шиферных гвоздей или шурупов подкладываются резиновые шайбы. Крепежные элементы желательно использовать оцинкованные или покрытые лаком, олифой. Конек покрывают коньковыми листами.

Примыкание шиферной кровли к скатам оформляется так, как показано на рис. 5.

Покрытие скатов волнистыми листами

Рисунок 2. Покрытие скатов волнистыми листами: 1 - коньковый лист; 2 - фронтонный лист; 3 - рядовой лист; 4 - сливной лист; 5 - угловой лист

Крепление шиферной кровли

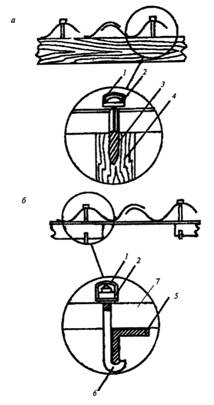

Рисунок 3. Крепление шиферной кровли: а - шурупами или гвоздями; б - болтами с загнутой головкой; 1 - пластиковый колпачок; 2 - резиновая шайба; 3 - винтовой гвоздь; 4 - деревянный брус; 5 - стальной уголок; 6 - болт с головкой-крюком; 7 - шиферный лист

Крепление асбестоцементных листов в точке стыковки

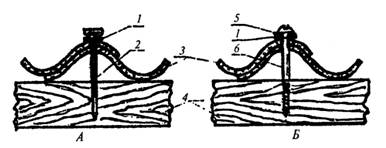

Рисунок 4. Крепление асбестоцементных листов в точке стыковки: А - гвоздями; Б - шурупами; 1 - эластичная шайба; 2 - гвоздь; 3 - асбестоцементный лист; 4 - обрешетка; 5 - металлическая шайба; 6 – шуруп

Примыкание шиферной кровли к скатам

Рисунок 5. Примыкание шиферной кровли к скатам: 1 - уголок из асбестоцемента; 2 - гвоздь; 3 - лист шифера; 4 - брус обрешетки

Кровля из гончарной черепицы. Черепицу изготовляют из глиняной массы путем формовки и обжига. Черепица огнестойка и противостоит атмосферным воздействиям. Объемный вес черепицы 1800-2000 кг/м3, водопоглощение 4-10%, сопротивление изгибу до 60 кг/см2, коэффициент теплопроводности - 0,7-0,9. При использовании в качестве кровельного материала гончарной черепицы обычно соблюдают угол наклона в пределах 35-45°. Сечение брусков обрешетки в зависимости от расстояния между стропилами составляет 50 х 50 мм (расстояние между стропилами 100 см) или 60 х 60 мм (если расстояние между стропилами 200 см). Черепица по форме может быть трех видов: пазовая штампованная, пазовая ленточная и плоская ленточная.

Для кровли пригодны как пазовая, так и ленточная черепицы. Пазовую черепицу укладывают в один слой с напуском по длине и по ширине на ширину фальцев (пазов). Ленточную — с перекрытием одного ряда другим приблизительно на 75 мм, а двух соседних черепиц в одном ряду на ширину продольного паза (рис. 6). Схема укладки черепицы показана на рис. 7 (табл. 2).

Укладка пазовой ленточной (А) и штампованной (Б) черепицы

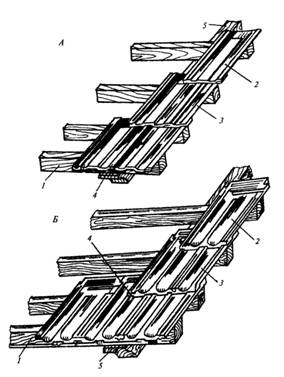

Рисунок 6. Укладка пазовой ленточной (А) и штампованной (Б) черепицы: 1 - карнизная обрешетина; 2 - верхняя черепица; 3 - нижняя черепица; 4 - продольный стык; 5 - стропильная нога

Схема укладки черепицы

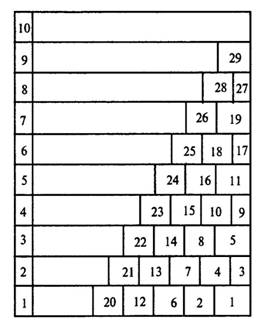

Рисунок 7. Схема укладки черепицы

Таблица 2. Характеристики глиняной черепицы

Вид черепицы

Размеры кроющие, мм

Количество черепиц в 1 м2 покрытия, шт

Вес 1 м2покрытия, кг

Штампованная пазовая

310 х 190

18

50

Ленточная



пазовая

333 х 200

15

50

плоская

160 х 155

34

65

Коньковая

333x200

3*

6*

Примечание: * на 1 погонный метр

Кровля из черепицы может служить до 100 лет, но ее внешний вид скоро теряет «лоск», так как глиняная черепица быстро обрастает мхом. Сведения об основаниях упомянутых видов кровли даны в табл. 3.



Таблица 3. Основание под кровлю

Вид кровли

Конструкция и материалы основания

Из рулонных материалов

а) Цементная стяжка из раствора марки 50 толщиной:

10-20 мм при укладке по неорганическим плитным жестким утеплителям или по монолитному бетону;

20-25 мм при укладке по органическим плитным жестким утеплителям и по минераловатным плитам;

25-30 мм при укладке по неорганическим сыпучим утеплителям.

При устройстве стяжки по органическим плитным утеплителям поверхность последних для защиты от увлажнения шпатлюют битумной мастикой или покрывают рулонным материалом со склейкой швов нахлестки.

б) Асфальтобетонная стяжка из литого или уплотняемого песчаного асфальтобетона толщиной:

15-20 мм при укладке по неорганическим плитным жестким утеплителям;

20-25 мм при укладке по органическим плитным жестким

Устройство асфальтобетонных стяжек по сыпучим утеплителям не рекомендуется.

в)  Сборные основания из бетонных или асфальтобетонных плит размером 400 х 400 мм, укладываемых по слою гидрофобной золы, песка или просеянного шлака.

Швы между плитами заливают битумной мастикой.

г) Деревянный сплошной защитный настил из антисептированных брусков или досок, прибиваемых по несущему настилу под углом 45°.

Из листовой стали

Обрешетка из брусков 50 х 50 мм с расстоянием между ними в свету 180-200 мм. Под лежачими фальцами - доски толщиной 50 мм, шириной 150-180 мм.

Из черепицы

Обрешетка из брусков: при расстоянии между стропильными ногами 1 м - 50х50 или 60х60 мм; при расстоянии 1,5 м - 60х60 или 70х50 мм.

Шиферная кровля

Для волнистого шифера обыкновенного профиля обрешетка из брусков 50 х 50 мм или 60 х 60 мм, располагаемых на расстоянии не более 500 мм.

Для волнистого шифера усиленного профиля сборные железобетонные элементы, стальные прогоны из швеллера или обрешетка из брусков 60х400 мм.



Современные технологии черепичной кровли позволяют избавиться от этого недостатка. В результате конструкторского поиска появились совершенно новые виды черепицы, обладающие уникальными свойствами. Так, немецкая фирма «CREATON» предлагает потребителям богатейшую коллекцию различных видов плоских и пазовых черепиц, отличающихся разнообразием форм и размеров. Цветовая палитра этих изделий превышает 60 оттенков. Цвет черепицы не блекнет со временем, так как специальное покрытие надежно противостоит атмосферным воздействиям (даже смогу больших промышленных городов). Это достигается благодаря уникальному покрытию «Финесс», выполненному по новейшим технологиям. Это покрытие защищает черепицу от старения, появления мха, повышенной влажности и морского воздуха. Изготавливается такая черепица из экологически чистой и высококачественной глины, выдерживает резкие перепады температур и не дает трещин. Наличие всех необходимых специальных элементов облегчает монтаж, и укладка черепицы не представляет особого труда. При этом снимаются практически все ограничения на форму и размеры кровли. Конструкция черепицы такова, что она позволяет воплотить в жизнь все фантазии проектировщика: любой угол и закругление кровли выполняют с одинаково прекрасными результатами. Пароизоляция. Конструкция пароизоляционного слоя, устраиваемого под утеплителем, выбирается в зависимости от влажности воздуха в помещениях здания в холодный период (табл. 4).



Таблица 4. Конструкция пароизоляционного слоя покрытий

Влажностный режим помещений

Характеристика воздуха

Конструкция пароизоляционного слоя

Относительная влажность, %

Абсолютная влажность, мм рт. ст.

Сухой

Менее 50

Менее 8

Не устраняется

Нормальный

50-60

8-9,9

Не устраняется

Влажный

61-75

10-12,5

Из одного слоя рубероида

Мокрый

Более 75

Более 12,5

Из 2-х слоев рубероида



В тех случаях, когда пароизоляция устраивается по монолитным железобетонным покрытиям и предназначена для защиты неорганических утеплителей, наклеиваемый слой рулонного материала может быть заменен битумным обмазочным слоем толщиной 1,5-2 мм, а двухслойная пароизоляция - однослойной.
