КРАСКОТЕРКИ
Краскотерки применяют для перетирания жидких и пастообразных невзрывоопасных материалов (меловых паст, шпаклевок, клеевых колеров и т. п.). Серийно выпускаемые краскотерки СО-110А, СО-116А и СО-223 имеют единую конструкцию, двухступенчатую схему измельчения материалов и различаются между собой производительностью, мощностью привода, массой и габаритами.

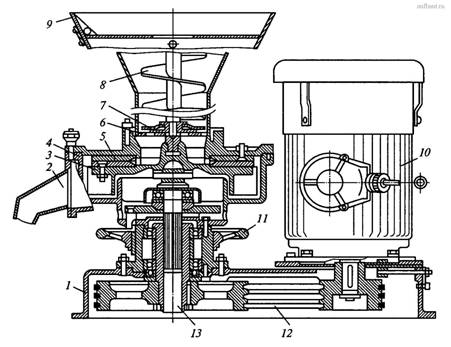

Составными частями жерновой краскотерки СО-116А (рис. 1) являются: основание 1, загрузочная воронка 9, винтовой питатель 8, устройства для предварительного (нож 7 с ситом 6) и окончательного (нижний 3 и верхний 5 жернова) измельчения материала, корпус-чаша 4, разгрузочный лоток 2 и привод. Сухие компоненты красочных составов (мел, красящие вещества) и растворители (вода, олифа) загружаются в воронку и далее винтовым питателем подаются на нож 7 и сито 6 для предварительного измельчения (первая ступень измельчения), смешивания и просеивания. Полученная смесь окончательно перетирается между верхним неподвижным 5 и нижним подвижным 3 плоскими жерновами (вторая ступень измельчения) со спиралевидными канавками переменного сечения на рабочих поверхностях жерновов. Спиралеобразные канавки обеспечивают равномерную подачу и распределение материала между жерновами.
Рис. 1. Краскотерка жерновая СО-116А
Готовый перетертый материал стекает сначала в чашу 4, а затем через разгрузочный лоток 2 в тару. Подвижный нижний жернов жестко закреплен на вертикальном валу 13, вращение которому сообщается от электродвигателя 10 через клиноременную передачу 12. Нужную тонкость перетирания материалов получают путем изменения зазора между жерновами с помощью регулировочной гайки, вращаемой маховиком 11. Для того чтобы в результате абразивного износа рабочих поверхностей жерновов зазор не увеличивался, его периодически регулируют.
Техническая характеристика жерновых краскотерок представлена в таблице.
Технические характеристики
Параметры |
Модель |
||
СО-223 |
СО-110А |
СО-116А |
|
| Производительность, кг/ч, не менее: | |||
| при степени перетирания не более 0,06 мм | 450 | 420 | 150 |
| при степени перетирания не более 0,04 мм | 310 | 350 | 115 |
| Номинальная мощность, кВт | 3,0 | 5,5 | 2,2 |
| Частота работы, мин-1 | 1500 | 1000 | 1000 |
| Режим работы | Продолжительный | ||
| Габаритные размеры, мм | 730 х 360 х 600 | 1060 х 500 х 945 | 730 х 360 х 600 |
| Масса, кг, не более | 100 | 340 | 108 |
| Изготовитель | ОАО «Лебедянский завод строительно-отделочных машин» | ||
