ШТУКАТУРНЫЕ МАШИНЫ Т-101, Т-102, Т-103
Штукатурные агрегаты и машины на базе винтовых насосов работают на готовых сухих смесях и представляют собой мобильные малогабаритные высокопроизводительные машины непрерывного и цикличного действия. Они предназначены для приготовления, подачи и нанесения на подготовленные обрабатываемые поверхности штукатурных растворов из сухих смесей и декоративных отделочных материалов.
Широкое распространение при выполнении строительно-отделочных работ получили штукатурная машина Т-101 и штукатурные агрегаты Т-102, Т-103.
Штукатурная машина непрерывного действия Т-101 (рис. 1) предназначена для транспортирования и нанесения штукатурных растворов, приготовленных из сухих цементно-песчаных смесей. Машина может применяться в комплекте со смесителями непрерывного действия Т-100, СО-201 и СО-211. В состав машины входят: приемный бункер 2 с рукояткой 4, шнек-питатель 3, винтовой насос 5, привод питателя и насоса, напорный растворопровод 6 с форсункой 7 пневматического действия, ходовое устройство с двумя обрезиненными колесами 8, электрошкаф с пультом управления, реле давления и шланги для подвода сжатого воздуха от компрессора. Вращающий момент питателю и соединенному с ним ротору насоса передается от электродвигателя 1 через зубчатый редуктор 9 и клиноременную передачу 10 с переменным передаточным числом, обеспечивающую ступенчатое регулирование частоты вращения питателя и насоса. Приготовленный из сухих смесей штукатурный раствор загружается в приемный бункер (вручную или смесителем непрерывного действия, работающим в автоматическом режиме), питателем подается к винтовому насосу, нагнетается насосом по напорному растворопроводу к форсунке с регулируемым расходом воздуха и наносится ею на оштукатуриваемую поверхность. Реле давления отключает привод машины при превышении допустимого давления в воздушном шланге, присоединяемом к форсунке.

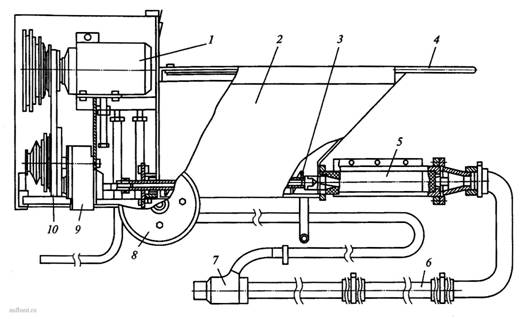

Рис. 1. Штукатурная машина Т-101
При работе машины в комплекте со смесителем непрерывного действия в бункере машины устанавливают датчик уровня для автоматического включения-выключения смесителя по мере наполнения бункера раствором или его опорожнения.
Техническая характеристика штукатурной машины Т-101:
Подача насоса, м3/ч
|
|
на первой скорости |
0,6 |
на четвертой скорости |
2,5 |
Максимальное рабочее давление, МПа |
2,0 |
Дальность подачи, м: |
|
по горизонтали |
60 |
по вертикали |
30 |
Вместимость бункера по загрузке, л |
150 |
Мощность электродвигателя, кВт |
4,0 |
Напряжение, В |
380 |
Габаритные размеры, м |
2,0х0,9х0,9 |
Масса, кг |
150 |
Изготовитель |
Волковысский завод «КСОМ» (Беларусь) |
На базе штукатурной машины Т-101 выполнены штукатурные агрегаты Т-102 и Т-103, применяемые на объектах, снабженных электроэнергией, сжатым воздухом и водой.
Штукатурный агрегат Т-102 непрерывного действия состоит из двух модулей - штукатурной машины Т-101 и расположенного на ней смесителя непрерывного действия Т-100. Агрегат предназначен для приготовления штукатурных и кладочных растворов подвижностью не менее 8 см из сухих смесей, транспортирования по рукавам-растворопроводам и нанесения растворов на подготовленные поверхности. Агрегат может использоваться для устройства самоналивных полов. Подача сухой смеси в агрегат осуществляется из расходного бункера или бункера-силоса. Агрегат оборудован системой дозированной подачи воды.
Штукатурные агрегаты Т-103 и Т-103-01 цикличного действия состоят из двух модулей: штукатурной машины Т-101 и установленного на ней смесителя цикличного действия с объемом по загрузке 80 л для приготовления растворов из сухих смесей.
Агрегаты можно использовать также для приготовления из полуфабрикатов, процеживания, транспортирования по рукавам и нанесения на поверхности водных, грунтовочных, огнезащитных и окрасочных составов, а также масляных и клеевых шпаклевок. Отдозированные компоненты растворной смеси или составов загружаются в смеситель. Приготовленный в смесителе раствор или состав выгружается в приемный бункер штукатурной машины, которая транспортирует готовую смесь (состав) по материальному рукаву к рабочему месту.
Агрегаты Т-102, Т-103 и Т-103-01 комплектуются форсунками механического и пневматического действия, рукавами-растворопроводами и воздушными рукавами. При работе с пневматической форсункой к ней должен подаваться сжатый воздух давлением до 0,6 МПа и расходом 0,5 м3/мин. Вода в смеситель агрегатов заливается мерной емкостью. Для нанесения окрасочных и малярных составов агрегаты Т-103 и Т-103-01 комплектуются дополнительно соответствующими принадлежностями.
Агрегат Т-103-01 снабжен виброситом для получения более однородных штукатурных, малярных и окрасочных составов.
Техническая характеристика штукатурных агрегатов Т-102, Т-103 и Т-103-01 приведена в табл. 2.
Таблица 2. Техническая характеристика штукатурных агрегатов Т-102 и Т-103
Параметры |
Индекс машины |
|
Т-102 |
Т-103, Т-103-01 |
|
Вместимость по загрузке смесителя, л |
30 |
80 |
Производительность насоса, м3/ч: |
|
|
на первой скорости |
0,6 |
0,6 |
на второй скорости |
1,2 |
1,2 |
на третьей скорости |
2,0 |
2,0 |
на четвертой скорости |
2,5 |
2,5 |
Максимальное рабочее давление, МПа |
2,0 |
2,0 |
Максимальная дальность подачи, м: |
|
|
по горизонтали |
60 |
60 |
по вертикали |
30 |
30 |
Мощность электродвигателей, кВт: |
|
|
насоса |
5,5 |
5,5 |
смесителя |
4,0 |
1,5 |
вибросита |
- |
0,25 |
Напряжение, В |
380 |
380 |
Размеры рукава растворопровода DхL, мм |
38 х 10 000 |
32 х 10 000 |
Размеры воздушного рукава DхL, мм |
9 х 10 000 |
9 х 10 000 |
Габаритные размеры, м |
1,8 х 0,9 х 1,2 |
2,0 х 0,9 х 1,25 |
Масса, кг |
270 |
270 |
Изготовитель |
Волковысский завод «КСОМ» (Беларусь) |
