МАЛОГАБАРИТНЫЕ ШТУКАТУРНЫЕ АГРЕГАТЫ
Малогабаритные штукатурные агрегаты непрерывного действия МАШ-1 и МАШ-2
Штукатурные агрегаты и машины на базе винтовых насосов работают на готовых сухих смесях и представляют собой мобильные малогабаритные высокопроизводительные машины непрерывного и цикличного действия. Они предназначены для приготовления, подачи и нанесения на подготовленные обрабатываемые поверхности штукатурных растворов из сухих смесей и декоративных отделочных материалов.
Широкое распространение при выполнении строительно-отделочных работ получили штукатурные агрегаты МАШ-1 и МАШ-2.
Малогабаритные штукатурные агрегаты непрерывного действия МАШ-1 и МАШ-2 имеют соответственно наклонное и вертикальное расположение смесительной камеры и винтового насоса.
Агрегат МАШ-1 (рис. 1) применяют для приготовления из готовой сухой растворной смеси (известково-цементно-песчаной) кладочной, штукатурной или облицовочной растворной смеси подвижностью не менее 8 см и ее транспортирования по рукавам-растворопроводам к месту производства работ.

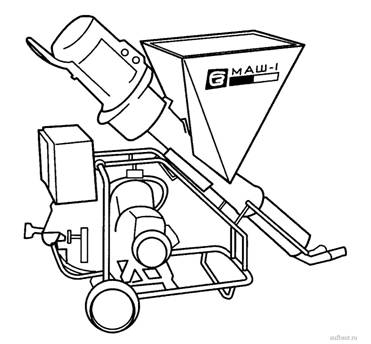

Рис. 1. Малогабаритный штукатурный агрегат МАШ-1
Агрегат МАШ-1 имеет массу не более 160 кг и состоит из нескольких легко разбираемых и собираемых составных частей, что обеспечивает его высокую мобильность и позволяет вручную перемещать агрегат в узких проемах и по этажам строительного объекта.
Основные узлы агрегата - тележка с двумя обрезиненными колесами, загрузочный бункер, камеры затворения, шнек-мешалка, винтовой насос, мотор-редуктор, компрессор, система дозирования и панель управления.
Агрегат имеет автоматическую систему дозирования воды и компонентов, что позволяет получать растворную смесь необходимой подвижности. Он может быть использован в качестве растворонасоса для перекачивания готовых растворных смесей.
Агрегат выпускается в двух исполнениях с водяным насосом (МАШ-1-01) для подачи воды из расходной емкости при работе на объектах с нестабильным водоснабжением и без насоса (МАШ-1) при работе на объектах с водопроводной сетью. Вода из сети подается непосредственно в смеситель агрегата. При этом обеспечивается автоматическая дозировка компонентов раствора с водой.
Агрегат МАШ-2 (рис. 2) способен работать на любых готовых штукатурных смесях и имеет одинаковые технические характеристики с агрегатом МАШ-1 по производительности и рабочему давлению. В отличие от МАШ-1 агрегат МАШ-2 приспособлен для приготовления растворов из сухих гипсовых штукатурных смесей (СГШС), их подачи к рабочему месту и нанесения на оштукатуриваемые поверхности.

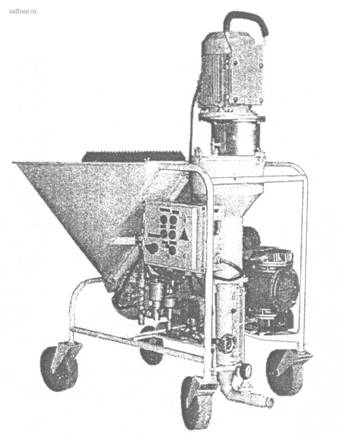

Рис. 2. Малогабаритный штукатурный агрегат МАШ-2
Принцип работы машин заключается в непрерывном затворении водой сухой гипсовой смеси, поступающей из бункера-дозатора, и подаче готового раствора винтовым насосом к рабочим местам штукатуров для нанесения на обрабатываемые поверхности. Подвижность наносимых растворов 7...10 см.
Агрегат МАШ-2 применяют также для устройства гипсоперлитовой штукатурной теплоизоляции с использованием сухих гипсоперлитовых смесей.
Агрегат МАШ-2-01 комплектуется водяным насосом. Для нанесения штукатурных растворов агрегаты МАШ-1 и МАШ-2 комплектуются форсунками механического и пневматического действия, растворопроводами и воздушными рукавами. Для обеспечения агрегатов сжатым воздухом они оснащаются диафрагменными компрессорами СО-248А с рабочим давлением 0,3 МПа. 366
Техническая характеристика агрегатов МАШ-1 и МАШ-2 изложена в таблице.
Технические характеристики
Параметры |
Индекс машины |
|
МАШ-1, МАШ-1-01 |
МАШ-2, МАШ-2-01 |
|
| Производительность, м3/ч | 1,2 | 1,2 |
| Рабочее давление, МПа | 1,5 | 1,5 |
| Вместимость бункера, л | 45 | 110 |
| Максимальная дальность подачи раствора, м: | ||
| по горизонтали | 30 | 30 |
| по вертикали | 20 | 20 |
| Мощность электродвигателей, кВт: | ||
| компрессора | 1,1 | 1,1 |
| насоса | 4,0 | 4,0 |
| дозатора сухой смеси | - | 0,75 |
| Напряжение, В | 380 | 380 |
| Производительность компрессора, м3/ч | 8,6 | 8,6 |
| Максимальное рабочее давление сжатого воздуха, МПа | 0,3 | 0,3 |
| Размеры рукава растворопровода D х L, мм | 32 х 10 000 | 32 х 10 000 |
| Размеры воздушного рукава D х L, мм | 9 х 10 000 | 9 х 10 000 |
| Высота загрузки, мм | 1100 | 1050 |
| Габаритные размеры, м | 1,73x0,63x1,73 | 1,2 х 0,7 х 1,5 |
| Масса, кг | 160 | 210 |
| Изготовитель | Волковысский завод «КСОМ» (Беларусь) | |
