АВТОРАСТВОРОВОЗЫ

Авторастворовозы (рис. 1) применяют для транспортирования со скоростью до 65 км/ч качественных строительных растворов различной подвижности (5...13 см) с механическим побуждением в пути следования и порционной выдачи смеси на строительных объектах в приемные емкости растворонасосов, штукатурных агрегатов и станций, промежуточные расходные бункера и бадьи. Перемешивание раствора в пути следования обеспечивается шнековыми или лопатными побудителями, порционная выдача раствора - шиберными отсекателями (заслонками). Побудители и отсекатели имеют гидравлический привод. Авторастворовозы оборудуются бортовым устройством промыва цистерны водой, подогреваемой выхлопными газами, что облегчает уход за цистерной и препятствует нарастанию скелетного остатка на ее стенках. Они работают при температуре окружающей среды - 20...+40 °С.

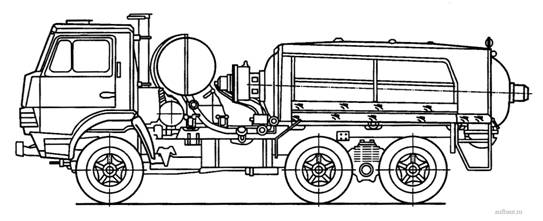

Рис. 1. Авторастворовоз

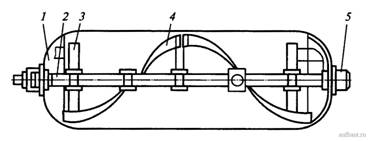

Рис. 2. Цистерна с побудителем авторастворовоза 581430: 1 - цистерна; 2 - лопастной вал (побудитель); 3 - стойка; 4 - лопасть; 5 - подшипник

Главным параметром авторастворовозов является полезная вместимость цистерны или объем перевозимой смеси (м³).

Авторастворовоз 581430 предназначен для перевозки, побуждения и порционной выдачи строительных растворов различных марок и консистенций на строительных площадках. В процессе доставки сохраняются физико-механические свойства строительной смеси.

В комплект оборудования входит горизонтально установленная цистерна полезной вместимостью 2,2 м³ с развернутой верхней образующей, внутри которой имеется одновальный лопастной побудитель со спиралеобразной лопастью (рис. 2) для перемешивания раствора во избежание его расслаивания при транспортировке. Раствор загружается в цистерну сверху при открытых откидных двустворчатых крышках. Разгружается раствор через разгрузочное устройство, снабженное пневмоуправляемой шиберной заслонкой и разгрузочными лотками. К разгрузочному устройству шарнирно прикреплен дополнительный поворотный лоток.

Лопастной вал побудителя приводится во вращение с частотой 5...15 мин^-1 от гидромотора через закрытую зубчатую передачу. Привод насоса гидросистемы осуществляется от двигателя базовой машины через коробку отбора мощности. При вращении вала побудителя по часовой стрелке осуществляется побуждение растворной смеси, предупреждающее ее расслаивание. При вращении в обратную сторону побудитель обеспечивает подачу растворной смеси к разгрузочному устройству.

Управляют работой побудителя с помощью гидрораспределителей как с панели управления, так и из кабины водителя.

Механическая система разгрузки цистерны с управляемой шиберной заслонкой позволяет выдавать раствор порциями и за один рейс машины обслуживать несколько строительных объектов.

Техническая характеристика авторастворовоза 581430 приведена ниже:
