Талреп - крюк-кольцо
цинк DIN 1480
Служит для изменения длины, натяжения, и регулировки натяжения цепей, тросов. Широко используется при установке и креплении матч и антенн. Талреп позволяет оперативно изменять длину цепи, троса.
Технические характеристики

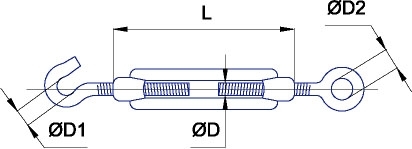

Обозначение |
D диаметр резьбы, мм |
D1 зев крюка, мм |
D2 внутренний диаметр кольца, мм |
L длина тела талрепа, мм |
Рабочая нагрузка, kH |
Приблизительный вес1000 шт., кг |
| M5 x 75 | M5 | 7,5 | 7,5 | 70 | 0,95 | 50,30 |
| M6 x 90 | M6 | 9 | 9 | 90 | 1,9 | 89,53 |
| M8 x 110 | M8 | 10 | 10 | 110 | 3,7 | 153,83 |
| M10 x 130 | M10 | 14 | 14 | 130 | 5,3 | 275,60 |
| M12 x 140 | M12 | 17 | 17 | 140 | 7 | 414,00 |
| M14 x 170 | M14 | 20 | 20 | 170 | 10 | 620,00 |
| M16 x 190 | M16 | 25 | 25 | 190 | 13 | 921,33 |
