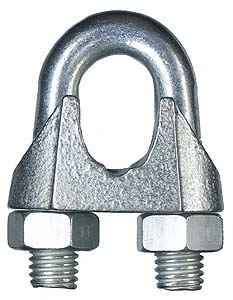

Зажим для стальных канатов оцинкованный
DIN 741
Соответствует стандарту ГОСТ 13186. Зажимы рекомендуются для соединения тросов между собой, а также для изготовления петель на концах троса. Размер определяется по диаметру применяемого троса.
Технические характеристики
Обозначение |
3 мм |
4 мм |
5 мм |
6 мм |
8 мм |
10 мм |
12 мм |
16 мм |

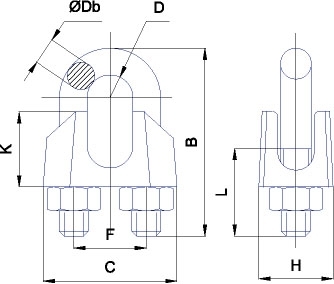

| Db, мм | 4,00 | 4,00 | 5,00 | 5,00 | 6,00 | 8,00 | 10,00 | 12,00 |
| C, мм | 21,00 | 22,00 | 23,00 | 26,00 | 30,00 | 34,00 | 42,00 | 50,00 |
| F, мм | 9,00 | 10,00 | 11,00 | 13,00 | 16,00 | 19,00 | 24,00 | 29,00 |
| K, мм | 10,00 | 10,00 | 10,00 | 11,00 | 15,00 | 17,00 | 21,00 | 26,00 |
| B, мм | 20,00 | 22,00 | 24,00 | 28,00 | 34,00 | 42,00 | 55,00 | 63,00 |
| L, мм | 12,00 | 13,00 | 13,00 | 15,00 | 19,00 | 22,00 | 30,00 | 33,00 |
| H, мм | 10,00 | 11,00 | 11,00 | 12,00 | 14,00 | 18,00 | 23,00 | 26,00 |
| D, мм | 3,0 | 4,0 | 5,0 | 6,0 | 8,0 | 10,0 | 12,0 | 16,0 |
| Мин. кол-во соедиений | 3 | 3 | 3 | 3 | 5 | 5 | 5 | 5 |
| Приблизительный вес 1000 шт., кг | 10,00 | 11,00 | 15,00 | 16,20 | 31,80 | 60,40 | 124,00 | 200,00 |
Материал: сталь С15
Покрытие: гальванизированный
