МАШИНЫ ДЛЯ УСТРОЙСТВА КРОВЛИ МАСТИЧНЫМ СПОСОБОМ

Для подогрева, перемешивания и транспортирования мастик на кровлю применяют специальные машины, работающие в автоматизированном режиме: машину СО-100А (СО-212), передвижные битумоварочные котлы СО-179 и СО-185, перекачивающие агрегаты СО-193 и СО-194.

Машина СО-100А используется для подогрева, перемешивания и транспортирования мастик на кровлю (рис. 1). Составными частями машины, смонтированной на двухосном прицепе 1, являются: теплоизолированная стальная емкость 11 вместимостью 1,5 см3, насосный агрегат 13 с системой распределительных кранов, смеситель 4, электронагреватели 5, теплоизолированный мастикопровод 10, бачок 9 для дизельного топлива, система электрооборудования и автоматики 6, пульт управления 12. Емкость имеет два изолированных отсека, один из которых с двойными стенками и жидким теплоносителем между ними предназначен для мастики, а в другом установлен специальный шестеренный насос производительностью 6 м3/ч с приводом от электродвигателя мощностью 5,5 кВт. Насос способен перекачивать горячую битумную мастику с волокнистым и абразивным наполнителями.

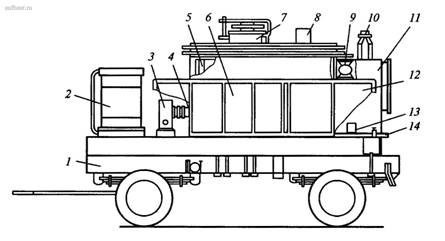

Машина для подогрева, перемешивания и транспортирования мастик на кровлю СО-100А

Рис. 1. Машина для подогрева, перемешивания и транспортирования мастик на кровлю СО-100А

Мастика перемешивается лопастной мешалкой, приводимой во вращение от электродвигателя мощностью 1,7 кВт через редуктор 3. Отсек для мастики имеет заливную горловину 7с крышкой, сливную трубу 14 и указатель уровня мастики 8. Насосом, развивающим рабочее давление 1,5 МПа, можно подавать через распределительные краны мастику по мастикопроводу на кровлю, заполнять приемные емкости работающих кровельных машин, прокачивать мастику по замкнутому контуру мастикопровода и промывать систему от мастики с помощью разогретого дизельного топлива, перекачиваемого из бака вместимостью 80 л.

Сборно-разборный мастикопровод имеет теплоизоляционную оболочку и выполнен из отдельных секций длиной до 2,5 м, соединенных между собой резьбовыми муфтами.

Перед подачей мастики на кровлю систему мастикопроводов разогревают горячим (140...150 °С) дизельным топливом.

Разогрев битумной мастики и дизельного топлива обеспечивается электронагревателями, работающими в сочетании с двумя понижающими (до 50 В) трансформаторами 2. Температура разогрева автоматически регулируется в заданных пределах двумя электроконтактными термометрами, включающими или отключающими секции электронагревателей.

Последние обеспечивают подогрев горячих мастик до температуры 140...200°С, холодных мастик - до 50...100°С.

Техническая характеристика машины СО-100А представлена ниже:

Вместимость бака, м3

1,5

Подача насоса, м3

6

Рабочее давление, МПа

1,5

Высота подачи, м

50

Время подогрева, ч:

горячих мастик до 200 °С

4

холодных мастик до 100 °С

4

Установленная мощность, кВт

60

Габаритные размеры (в транспортном положении), м

5,35 х 2,5 х 4,3

Масса, кг

4300

Передвижные битумоварочные котлы СО-179 и СО-185 применяются для разогрева и подачи битумов при выполнении кровельных и гидроизоляционных работ и монтируются на одноосных двухколесных шасси. Котлы унифицированы, имеют единую конструктивную схему и различаются между собой вместимостью бака, производительностью, массой, габаритами и расходом топлива.

Составными частями битумоварочного котла СО-179 (рис. 2) являются: шасси 3, бак 7 для битума с крышкой 4, жаровая система 2, работающая на дизельном топливе, горелка с блоком управления, битумный шестеренный насос 1 с электроприводом и системой подачи 6 битума, мастикопровод 5, топливный бак с системой подачи топлива к горелке, электрооборудование и приборный отсек. Жаровая система котла выполнена в виде погружного кипятильника, свободно извлекаемого из котла. В топочной камере жаровой системы помещена работающая в автоматическом режиме горелка с рециркуляционной форсункой и напорной системой распыления.

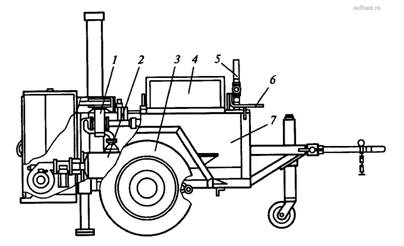

Битумоварочный котел СО-179

Рис. 2. Битумоварочный котел СО-179

С помощью горелки осуществляется сжигание дизельного топлива, подаваемого к ней топливным насосом из топливного бака. Продукты сгорания разогревают битум в баке за счет прямой теплопередачи через стенки жаровой системы и удаляются по двум дымоходным трубам с регулирующими заслонками в атмосферу. Требуемая температура разогрева битума поддерживается регулировочным термостатом блока управления, который обеспечивает эксплуатацию горелки по заданной программе. Лучшему распределению тепла по всему объему бака способствует работающий в режиме рециркуляции битумный шестеренный насос производительностью 4,8 м3/ч. С помощью шестеренного насоса, развивающего рабочее давление 1,5 МПа, горячий битум по мастикопроводу подается на кровлю. Управление подачей битума к месту производства работ осуществляется непосредственно с кровли.

Ниже представлена техническая характеристика битумоварочных котлов СО-179/СО-185:

Вместимость бака, м3

0,88/1

Дальность подачи по вертикали, м

50/50

Подача насоса для битума, м3

4,8/4,8

Рабочее давление, Мпа

1,5/1,5

Расход топлива, л/ч

9,5/12,5

Установленная мощность, кВт

5,9/5,9

Габаритные размеры, мм

366х2050х2500 / 4400х2000х2500

Масса, кг

1600/1800

Перекачивающие агрегаты СО-193 и СО-194 предназначены для подачи на кровлю горячих битумных с пылевидными, волокнистыми или комбинированными наполнителями мастик и работают в автоматизированном режиме. Они имеют одинаковую конструкцию и различаются между собой производительностью (подачей), давлением нагнетания, мощностью привода и габаритами.

Каждый агрегат (рис. 3) смонтирован на раме 1 и состоит из термоизолированного шестеренного насоса 3 с предохранительно-перепускным клапаном и автоматической системой подогрева, приводного электродвигателя 2 (соединенного с валом насоса упругой муфтой) и шкафа с электрооборудованием 4. В теплоизолированном кожухе насоса смонтированы теплоэлектронагреватели (ТЭНы), автоматизированный режим поддержания заданной температуры, которых обеспечивается температурным реле. Агрегаты могут эксплуатироваться в осенне-зимний период и в режиме длительных перерывов в работе.

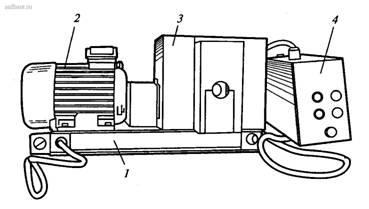

Агрегат для перекачки битумных мастик СО-194

Рис. 3. Агрегат для перекачки битумных мастик СО-194

Предохранительные клапаны агрегатов автоматически открываются для слива мастики при давлении 0,8 МПа у агрегата СО-193 и 1,6 МПа у агрегата СО-194.

Техническая характеристика перекачивающих агрегатов СО-193/СО-194:

Подача насоса, м3

1,5/6

Давление нагнетания, МПа

0,7/1,5

Установленная мощность, кВт

2,5/6,5

Габаритные размеры, мм

700 х 340 х 340 / 940 х 450 х 470

Масса, кг

85/165

Машины для раскатки и наклейки рулонных материалов наклеивают рулонный ковер на подготовленное основание двумя способами: раздельным, при котором операции по нанесению битумной мастики на поверхность основания кровли, раскатка и прикатка рулонного материала выполняются раздельно специализированными машинами и устройствами, и совмещенным, при котором указанные операции выполняются последовательно одной универсальной машиной.

Раздельный способ устройства кровли применяют на объектах с небольшими объемами кровельных работ (жилые, культурно-бытовые и административные здания) и в стесненных условиях с использованием компактных и мобильных битумно-мастичных машин СО-122А и СО-195 для нанесения грунтовок и битумных мастик, работающих в комплексе с ручными устройствами для раскатки и прикатки рулонных материалов СО-108А и ИР-830 и кровельными ножницами ИР-799.

Битумно-мастичные машины СО-122А и СО-195 предназначены для приема, транспортирования битумных мастик, автоматического поддержания в них заданной температуры и нанесения на поверхность основания кровли с помощью центробежной форсунки. Их применяют при устройстве гидроизоляционного ковра, парогидроизоляции и огрунтовке на поверхностях с уклоном до 15%, при температуре воздуха ± 20 °С и отсутствии атмосферных осадков.

Машина СО-195 (рис. 4) смонтирована на трехколесном шасси, включающем два задних пневмоколеса 8 и переднее поворотное 6 с обрезиненным ободом, управляемое рукояткой 4. Машина передвигается оператором по основанию кровли вручную и состоит из теплоизолированного бака 7 с двойным днищем, насосного агрегата 3, электрошкафа 1, гибкого мастикопровода, удочки-форсунки 5 и пульта 2 с панелью управления.

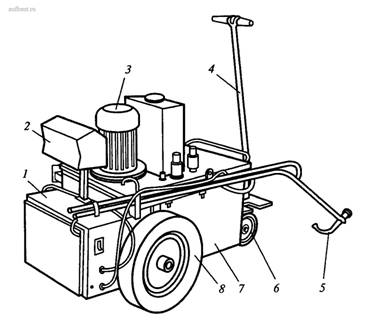

Битумно-мастичная машина СО-195

Рис. 4. Битумно-мастичная машина СО-195

Бак разделен перегородкой на две секции, в одной из которых вместимостью 100 л помещаются мастика и ТЭНы для поддержания ее температуры (60…200 °С), а в другой, вместимостью 10л - дизельное топливо для обогрева и промывки напорной магистрали машины. Дизельное топливо разогревается за счет теплопередачи от мастики. Насосный агрегат предназначен для подачи мастики к удочке и промывки мастикопровода и форсунки дизельным топливом. Насосный агрегат включает теплоизолированный шестеренный насос ТЭНами для разогрева мастики, приводной электродвигатель, предохранительный клапан и температурное реле. Насос засасывает мастику из бака и подает ее под давлением 0,7 МПа по гибкому мастикопроводу к центробежной форсунке, распыляющей мастику по поверхности основания. Предохранительный клапан насоса отрегулирован на давление 0,8 МПа.

Контрольно-регулирующая аппаратура машины автоматически регулирует температурный режим электронагревателей в заданных технологических пределах.

Ниже приведена техническая характеристика битумно-мастичных машин СО-122А/СО-195:

Производительность, м3

0,9/1,05

Толщина наносимого слоя, мм

0,8...1,0

Температура мастики, град

50...200

Подача насоса, м3

1,5

Рабочее давление, МПа

0,7

Установленная мощность, кВт

4,9/4,5

Напряжение, В

220/380

Вместимость баков, л:

для мастики

90/100

для дизельного топлива

8/10

Число электронагревателей

3

Габаритные размеры, мм

1600 х 686 х 1100 / 1700 х 780 х 1200

Масса, кг

160/180

Совмещенный способ наклейки гидроизоляционного ковра применяют при выполнении больших объемов работ на плоских кровлях с использованием самоходных и передвигаемых оператором вручную машин. Самоходные машины наклеивают рулонные материалы на горячие и холодные мастики, выдают мастику на поверхность основания, равномерно выравнивают слой мастики, укладывают полотнище материала с последующей его прикаткой катка и приклеивают кромки рулонного материала к основанию кровли. Их производительность до 250 м2/ч.

При устройстве гидроизоляционного кровельного ковра мастичным способом наиболее трудоемкими операциями являются приготовление, транспортирование на объект, подача на кровлю и нанесение битумных мастик на основание, при выполнении которых используется довольно большая номенклатура машин, оборудования и приспособлений. При этом способе устройства кровли довольно высока доля ручного труда, сложен контроль за толщиной наносимого на основание кровли слоя битумной мастики при укладке гидроизоляционного ковра, что приводит к снижению качества работ и перерасходу клеящих материалов, поэтому все большее применение при устройстве гидроизоляционного кровельного ковра получают наплавляемые рулонные материалы, на поверхность которых в период изготовления в заводских условиях нанесен с обеих сторон утолщенный слой (0,6...4 мм в зависимости от марки) битумной мастики.

Применение наплавляемых кровельных рулонных материалов, производство которых непрерывно растет, позволяет значительно упростить технологию и продолжительность устройства кровельного гидроизоляционного ковра, исключить необходимость приготовления на объектах клеящих материалов, в 2...2,5 раза снизить затраты ручного труда и себестоимость кровельных работ, уменьшить расход битумных материалов, сократить до 2-3 ед. номенклатуру кровельных машин и автоматизировать их работу, обеспечить высокое качество кровли, повысить культуру производства кровельных работ и производительность труда, улучшить условия труда рабочих.
