АВТОМОБИЛЬНЫЕ КРАНЫ

Автомобильные краны - это стреловые полноповоротные краны, смонтированные на стандартных шасси грузовых автомобилей нормальной и повышенной проходимости. Автокраны обладают довольно большой грузоподъемностью (до 40 т), высокими транспортными скоростями передвижения (до 70...80 км/ч), хорошей маневренностью и мобильностью, поэтому их применение наиболее целесообразно при значительных расстояниях между объектами с небольшими объемами строительно-монтажных и погрузочно-разгрузочных работ. В настоящее время автомобильные краны составляют более 80 % от общего парка стреловых самоходных кранов.

При использовании на строительно-монтажных работах автокраны обычно оборудуют сменными удлиненными стрелами различных модификаций, удлиненными стрелами с гуськами, башенно-стреловым оборудованием.

Каждый автокран оснащают четырьмя выносными опорами, устанавливаемыми, как правило, с помощью гидропривода. Для повышения устойчивости кранов во время работы задние мосты автомашин оборудованы гидравлическими стабилизаторами для вывешивания заднего моста при работе на выносных опорах и для блокировки рессор при работе без опор. Автокраны могут перемещаться вместе с грузом со скоростью до 5 км/ч. При движении грузоподъемность автокранов снижается примерно в 3...5 раз.

Основное силовое оборудование автокранов - двигатель автомобиля. При включении трансмиссии крановых механизмов трансмиссия автомобиля отключается.

Привод крановых механизмов может быть одномоторным (механическим) и многомоторным (дизель-электрическим и гидравлическим), подвеска стрелового оборудования - гибкой (канатной) и жесткой. Управление крановыми механизмами осуществляется из кабины оператора, расположенной на поворотной платформе, управление передвижением крана - из кабины автошасси.

В России производят автомобильные краны 2-5-й размерных групп грузоподъемностью 6,3...36 т, имеющие механический и гидравлический приводы крановых механизмов.

Краны с механическим приводом имеют гибкую подвеску стрелового оборудования, краны с гидравлическим приводом - жесткую.

Автомобильные краны второй размерной группы с механическим приводом КС-2561К и КС-2561 К-1 грузоподъемностью 6,3 т монтируют на шасси грузового автомобиля ЗИЛ-431412 или ЗИЛ-433362(4 х 2).

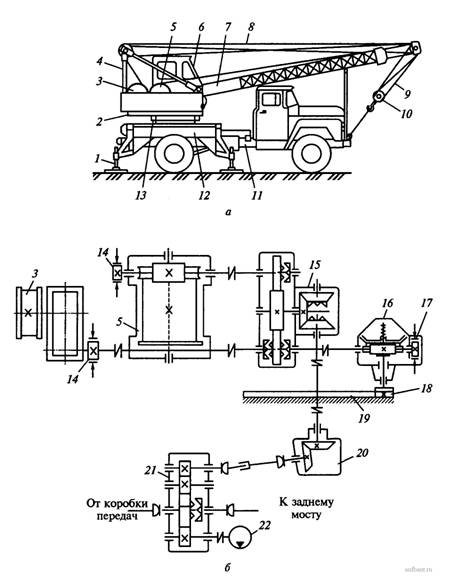

Рис. 1. Автомобильный кран КС-2561 К-1: а - общий вид; б - кинематическая схема

Краны состоят из неповоротной и поворотной частей, опорно-поворотного устройства и стрелового оборудования (рис. 1, а). Поворотная и неповоротная части соединены между собой роликовым опорно-поворотным устройством 13.

Неповоротная часть крана включает ходовую раму 12, жестко прикрепленную к раме автошасси 11, коробку отбора мощности, промежуточный конический редуктор, зубчатый венец опорно-поворотного устройства 13, выносные опоры 1 и стабилизирующее устройство. Поворотная часть крана состоит из поворотной платформы 2, на которой смонтированы решетчатая стрела 7, двуногая стойка 4, противовес, грузовая 5 и стреловая 3 лебедки, реверсивно-распределительный механизм, механизм поворота крана и кабина машиниста 6 с рычагами и педалями управления. Краны оснащаются жесткой решетчатой или выдвижной основной стрелой длиной 8 м в выдвинутом положении.

В комплект сменного оборудования кранов входят: удлиненная выдвижная стрела (длиной 10,4 м в выдвинутом положении) и две решетчатые удлиненные (до 12 м) стрелы - прямая и с гуском длиной 1,5 м. Изменение угла наклона стрелы осуществляется стреловой лебедкой 3 через стреловой полиспаст 8, подъем-опускание крюковой подвески 10 (груза) - грузовой лебедкой 5 через грузовой полиспаст 9. Крановые механизмы приводятся в действие от двигателя (рис. 1, б) шасси автомобиля через коробку отбора мощности 21, промежуточный редуктор 20 и реверсивно-распределительный механизм 15, который обеспечивает распределение крутящего момента между стреловой 3 и грузовой 5 лебедками и поворотным механизмом 16, их независимый раздельный привод и реверсирование. На выходном валу поворотного механизма закреплена поворотная шестерня 18, находящаяся во внутреннем зацеплении с зубчатым венцом 19 опорно-поворотного круга.

Операции подъема-опускания груза и поворота стрелы в плане могут быть совмещены. Регулирование рабочих скоростей крановых механизмов производится за счет изменения частоты вращения вала двигателя автомобиля. Лебедки снабжены индивидуальными ленточными нормально замкнутыми тормозами: автоматическим электропневмоуправлением. Механизм поворота оснащен ленточным постоянно замкнутым тормозом 17.

Краны КС-2561К и КС-2561К-1 оснащают выносными опорами с гидравлическим приводом. Питание гидродомкратов выносных опор и гидроцилиндров блокировки подвески осуществляется гидронасосом 22 с приводом от коробки мощности 21.

Техническая характеристика кранов второй размерной группы моделей V2561K и КС-2561К-1 приведена в табл. 1.

Таблица 1. Техническая характеристика кранов второй размерной группы

*Н - с невыдвижной основной стрелой; В - то же, с выдвижной; У - с невыдвижной удлиненной стрелой; УГ – то же, с гуськом.

Наибольшее распространение в России получили автомобильные краны с гидравлическим приводом исполнительных механизмов, обеспечивающим простоту управления краном, плавное бесступенчатое регулирование в широком диапазоне рабочих скоростей крановых механизмов, малые посадочные скорости грузозахватного рабочего органа, совмещение крановых операций.

Отечественные гидравлические автомобильные краны различных производителей выполнены по единой конструктивной схеме с широкой унификацией узлов и агрегатов как внутри типоразмерного ряда, так и между размерными группами (унифицированы грузовые лебедки, механизмы поворота, кабины оператора, выносные опоры, гидроцилиндры, гидронасосы, гидромоторы, гидроаппараты).

Автомобильные краны с гидравлическим приводом выпускаются 3-5-й размерных групп и оборудуются жестко подвешенными телескопическими стрелами (основное рабочее оборудование), длину которых можно изменять при рабочей нагрузке. В качестве сменного рабочего оборудования кранов применяются удлинители стрел, гуськи и башенно-стреловое оборудование, башней которого служит основная телескопическая стрела.

На краны устанавливают телескопические двухсекционные стрелы с одной выдвижной секцией, трехсекционные стрелы с двумя выдвижными секциями и четырехсекционные стрелы с тремя выдвижными секциями. Перемещение выдвижных секций стрел осуществляется с помощью длинноходовых, последовательно действующих гидроцилиндров двойного действия (ход поршня до 6 м) или с помощью гидроцилиндров и канатного полиспаста.

В качестве источника энергии рабочей жидкости на всех кранах применяют аксиально-поршневые гидронасосы.

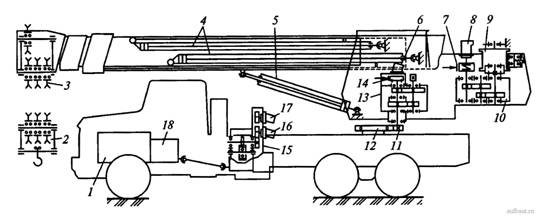

Рис. 2. Типовая гидрокинематическая схема автомобильного крана четвертой размерной группы грузоподъемностью 20 т

На рис. 2 показана типовая гидрокинематическая схема автокрана четвертой размерной группы грузоподъемностью 20 т, смонтированного на шасси КрАЗ-65101 (6x4).

Гидравлический привод рабочего оборудования машины обеспечивает изменение длины телескопической стрелы, подъем и опускание груза, изменение угла наклона стрелы, поворот стрелы (платформы) в плане на 360°. Причем операции подъема-опускания груза или стрелы могут быть совмещены с поворотом платформы или выдвижением - втягиванием телескопической стрелы. С помощью гидропривода производится также управление четырьмя гидродомкратами выносных опор, гидроцилиндрами выдвижения - втягивания выносных опор и двумя гидроцилиндрами механизма блокировки подвески. Кран может работать на опорах без выдвижения опорных балок, что позволяет эксплуатировать его в стесненных условиях.

Телелескопическая стрела крана состоит из трех секций коробчатого сечения - неподвижной наружной (основания), шарнирно прикрепленной к стойкам поворотной платформы, и выдвижных средней и верхней секций. На переднем конце верхней секции установлены неподвижные блоки 3 грузового полиспаста для подъема-опускания крюковой подвески 2. Выдвижение и втягивание секций стрелы производится двумя длинноходовыми гидроцилиндрами 4 двойного действия и осуществляется в такой последовательности: сначала выдвигается средняя секция, а затем после полного ее выдвижения, верхняя секция. Стрела может выдвигаться с грузом 4 т на длину до 14,7 м, с грузом 2 т - на полную длину (21,7 м). Изменение угла наклона стрелы производится гидроцилиндром 5. Стрела может быть оборудована удлинителем 9 м и гуськом со вспомогательной крюковой подвеской.

Грузовая лебедка крана состоит из регулируемого аксиально-поршневого гидромотора 8, цилиндрического двухступенчатого редуктора 10, барабана 9 и нормально замкнутого ленточного тормоза 7 с гидроразмыкателем, включенным параллельно гидромотору. Регулируемый гидромотор грузовой лебедки позволяет осуществлять ускоренный подъем грузов массой до 6 т со скоростью 18,2 м/мин, вдвое превышающей номинальную. Кран оборудован вспомогательной лебедкой, но конструкции аналогичной грузовой, которая обслуживает крюковую подвеску гуська.

Рабочее оборудование крана смонтировано на поворотной платформе, которая опирается на ходовую раму шасси с помощью стандартного роликового опорно-поворотного устройства. Механизм поворота включает аксиально-поршневой гидромотор 6, двухступенчатый редуктор 13 и нормально замкнутый колодочный тормоз 14 с гидроразмыкателем. На выходном валу редуктора закреплена шестерня 11, входящая в зацепление с зубчатым венцом 12 опорно-поворотного устройства.

Гидравлические двигатели крановых механизмов, гидроцилиндры выносных опор и механизма блокировки рессор питаются от двух аксиально-поршневых насосов 16 и 17, привод которых осуществляется от дизеля 1 базовой машины через коробку передач 18 и раздаточную коробку 15. При выключенных насосах от раздаточной коробки приводится в действие механизм передвижения крана. Рабочая жидкость от насосов поступает по трубопроводам к гидроаппаратуре на поворотной платформе через вращающееся соединение. Управление крановыми механизмами осуществляется из кабины машиниста с помощью гидрораспределителей. Рабочие скорости крановых механизмов регулируются изменением частоты вращения вала двигателя автомобиля (и, следовательно, гидронасосов) и дросселированием потоков жидкости, подводимых к гидравлическим двигателям. Рабочее давление жидкости в гидросистеме крана составляет 12…16 МПа.

Технические характеристики гидравлических кранов различных производителей приведены в табл. 2-6.

Технические характеристики

Таблица 2. Техническая характеристика гидравлических автомобильных кранов «Галичанин» грузоподъемностью 15...22,5 т

Таблица 3. Техническая характеристика гидравлических автомобильных кранов «Галичанин» грузоподъемностью 25…36 т

Таблица 4. Техническая характеристика гидравлических кранов «Ивановец» ОАО

Таблица 5. Техническая характеристика гидравлических автомобильных кранов грузоподъемностью до 16 т

Таблица 6. Техническая характеристика автомобильных гидравлических кранов «Ульяновец» серии МКТ грузоподъемностью 25 т
