НАРУЖНАЯ КАНАЛИЗАЦИОННАЯ СЕТЬ
СХЕМЫ КАНАЛИЗАЦИОННЫХ СЕТЕЙ
Схемы канализационных сетей составляют на 1 стадии проектирования при разработке технического проекта. Исходными материалами для составления схемы канализационных сетей города и промышленного предприятия служат соответственно проект генерального плана города в масштабе 1:5000-1:10000 (первая очередь - на срок 8-10 лет и перспектива - на срок 20-25 лет) и генеральный план предприятия в масштабе 1:500-1:2000 с горизонталями через 0,5-2 м.
Канализационные сети работают при самотечном режиме с частичным наполнением сечения трубопровода. Поэтому решение схемы канализационной сети зависит в основном от рельефа местности, грунтовых условий и расположения водоемов. Канализационные сети трассируют в такой последовательности: вначале, разделив линиями водоразделов территорию канализуемого объекта на бассейны канализования, трассируют по их пониженным местам коллекторы бассейнов канализования; затем, перехватывая коллекторы бассейнов канализования, в направлении к очистным сооружениям трассируют главные и загородные коллекторы и, наконец, в последнюю очередь трассируют уличные сети к коллекторам с таким расчетом, чтобы каждая ветка уличной сети имела минимальную длину. Места расположения насосных станций определяют при расчете сети. Наиболее целесообразно располагать их в тех местах, где отдельные коллекторы, подходящие к насосной станции, имеют одинаковую глубину заложения.
Решение схемы канализационной сети (ее трассирование) - важнейший этап проектирования канализации, так как от него зависит стоимость канализации в целом.
Разнообразие местных условий не позволяет рекомендовать типовые решения схем канализационных сетей. Встречающиеся на практике схемы могут быть классифицированы следующим образом.
1. Перпендикулярная схема (рис. 1а) - коллекторы бассейнов канализования трассируются перпендикулярно направлению течения воды в водоеме. Такую схему в основном применяют для спуска атмосферных сточных вод, не нуждающихся в очистке.
2. Пересеченная схема (рис. 1б) - коллекторы бассейнов канализования трассируются перпендикулярно направлению течения воды в водоеме и перехватываются главным коллектором, трассируемым параллельно реке. Такую схему применяют при плавном падении рельефа местности к водоему и необходимости очистки сточных вод.
3. Параллельная (веерная) схема (рис. 1в) - коллекторы бассейнов канализования трассируются параллельно или под небольшим углом к направлению течения воды в водоеме и перехватываются главным коллектором, транспортирующим сточные воды к очистным сооружениям перпендикулярно направлению течения воды в водоеме. Эту схему применяют при резком падении рельефа местности к водоему, так как она позволяет исключить в коллекторах бассейнов канализования повышенные скорости движения, вызывающие разрушение трубопроводов.
4. Зонная (поясная) схема (рис. 1г) - канализируемая территория разбивается на две зоны: с верхней сточные воды отводятся к очистным сооружениям самотеком, а с нижней они перекачиваются насосной станцией. Каждая из зон имеет схему, аналогичную пересеченной схеме. Зонную схему применяют при значительном или неравномерном падении рельефа местности к водоему и отсутствии возможности канализования всей территории (например, нижней зоны) самотеком.
5. Радиальная схема (рис. 1д) - очистка сточных вод осуществляется на двух или большем числе очистных станций. При этой схеме сточные воды отводятся с канализуемой территории децентрализованно. Такую схему применяют при сложном рельефе местности и канализовании больших городов.

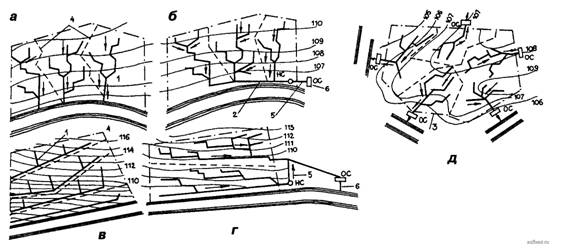

Рисунок 1. Схемы канализационных сетей: а - перпендикулярная; б - пересеченная; в - параллельная; г - зонная; д - радиальная; 1 - коллекторы бассейнов канализования; 2 - главный коллектор; 3 - граница канализуемого объекта; 4 - границы бассейнов канализования; 5 - напорный трубопровод; 6 - выпуск; 7- главный коллектор верхней зоны; 8 - тоже, нижней зоны
Приведенная классификация схем канализационных сетей весьма приблизительна.
Важное значение имеет правильное трассирование уличных канализационных сетей. Различают три следующие схемы трассирования уличных канализационных сетей.
1. Объемлющая трассировка (рис. 2а) - уличные сети опоясывают квартал со всех четырех сторон. Эту схему применяют при плоском рельефе местности, больших кварталах и отсутствии внутри них застройки.
2. Трассировка по пониженной стороне квартала (рис. 2б) - уличные сети прокладывают лишь с пониженных сторон обслуживаемых кварталов. Эту схему применяют при значительном падении рельефа местности.
3. Чрезквартальная трассировка (рис. 2в) - уличные сети прокладывают внутри кварталов. Эта схема позволяет значительно сокращать протяженность сети, однако затрудняет ее эксплуатацию.

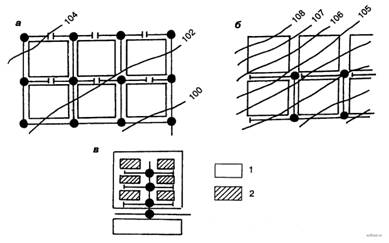

Рисунок 2. Схемы трассирования уличных сетей: а - объемлющая; б - по пониженной стороне квартала; в - чрезквартальная; 1 - кварталы; 2 - дома
На схеме канализационной сети не указывают все колодцы, но обязательно указывают расчетные точки, в которых изменяются расходы, уклоны и диаметры труб.
При решении схемы канализационной сети и схемы канализации в целом следует учитывать очередность строительства.
Обычно при разработке схем намечается ряд возможных вариантов, удовлетворяющих санитарным требованиям. Окончательный выбор того или иного варианта производится на основании технико-экономического сравнения, выполняемого при разработке технического проекта (при двухстадийном проектировании).
На второй стадии проектирования - выполнении рабочих чертежей - составляют планы канализационных сетей в масштабе 1:500. На них наносят все смотровые колодцы, расположение которых уточняется засечками от углов зданий или иных закрепленных точек.
Канализационные линии необходимо прокладывать прямолинейно; в местах поворотов сети, в местах изменения уклона линии и диаметра труб, а также в местах соединения нескольких линий необходимо устраивать колодцы.
Повороты линии и присоединения следует выполнять под углом, равным или меньшим 90°.
