РАЗБИВКА СООРУЖЕНИЙ

Разбивка осей зданий в плане может производиться от существующих объектов, расположенных вблизи или на территории строительства. При разбивке больших по размерам зданий пользуются только геодезическим опорным пунктом, указанным в проекте.

Разбивку котлована начинают с выноса и закрепления на местности створными знаками основных разбивочных осей, в качестве которых принимают взаимно перпендикулярные крайние или центральные оси здания (рис. 1). После чего вокруг будущего котлована на расстоянии 2-3 м от его бровки параллельно основным разбивочным осям устанавливают обноску, состоящую из забитых в грунт металлических или деревянных стоек и прикрепленных к ним горизонтальных досок.

Рисунок 1. Разметка основных параметров фундамента при помощи шнуров, закрепленных на обноске: 1 - обноска; 2 - шнур; 3 - стенки котлована; 4 - закладка фундамента будущего здания

Для правильной и точной разбивки пользуются универсальным инструментом - теодолитом, принципиальная схема которого представлена на рис. 2. Состоит теодолит из зрительной трубы, представляющей собой оптическое устройство с осью вращения относительно подставок. Измерение вертикальных углов производят при помощи алидады и лимба, а нижние лимб и алидада служат для определения горизонтальных углов. В небольших зданиях и сооружениях разбивку углов кратных 45° можно выполнять экером. Для осуществления геодезических работ при возведении зданий и сооружений повышенной этажности применяют приборы, позволяющие переносить геодезическую основу с исходного горизонта на монтажный горизонт.

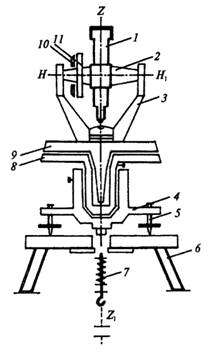

Рисунок 2. Схема устройства теодолита: 1 - зрительная труба; 2 - ось вращения трубы; 3 - подставки; 4 - треножник; 5 - подъемные винты; 6 - штатив; 7 - становой винт; 8, 11 - лимбы; 9, 10 - алидады; Н-Н₁ - горизонтальная ось трубы; Z-Z₁ - вертикальная ось трубы

Геодезическое обеспечение работ по прокладке подземных коммуникаций ведут в следующем порядке:

—  разбивают оси и закрепляют на них углы поворота и основные характерные точки (колодцы, камеры и пр.);

—  оси закрепляют обносками, забивкой в них гвоздей с последующим натяжением стальной проволоки;

—  отвесом переносят на дно траншей ось прокладываемой коммуникации.
