КИРПИЧ КИСЛОТОУПОРНЫЙ
ГОСТ 474-90
Кислотоупорный кирпич, применяемый для защиты аппаратов и строительных конструкций, работающих в условиях агрессивных сред, и при футеровке дымовых труб, которые служат для отвода дымовых газов, содержащих агрессивные вещества, изготовляют по ГОСТ 474-90.
Кирпич изготовляют трех классов:
А,
Б,
В;
и четырех форм:
прямой;
клиновой:
торцевой,
ребровой;
радиальный:
поперечный,
продольный;
фасонный (слезник).
Технические характеристики
Таблица 1. Размеры прямого, клинового и радиального кирпича (ГОСТ 474-90)
Наименование изделия |
Обозначение |
L |
L1 |
b |
b1 |
s |
s1 |
Объем, м3 |
Масса, кг |
|
Кирпич кислотоупорный прямой |
КП |
230 |
- |
113 |
" |
65 |
- |
0,0017 |
3,65 |
|
Кирпич кислотоупорный клиновой торцевой двусторонний |
кт |
230 |
- |
113 |
|
65 |
55 |
0,0015 |
3,35 |
|
Кирпич кислотоупорный клиновой ребровый двусторонний |
КР |
230 |
- |
113 |
|
65 |
55 |
0,0015 |
3,35 |
|
Кирпич кислотоупорный радиальный поперечный: |
|
||||||||
|
большой |
КРП1 |
230 |
210 |
113 |
- |
65 |
- |
0,0016 |
3,52 |
|
средний |
КРП2 |
205 |
195 |
113 |
- |
65 |
- |
0,0015 |
3,23 |
|
малый |
КРПЗ |
205 |
160 |
113 |
- |
65 |
- |
0,0014 |
2,95 |
|
Кирпич кислотоупорный радиальный продольный: |
|
||||||||
|
большой |
КРПР4 |
230 |
- |
113 |
95 |
65 |
- |
0,0016 |
3,52 |
|
средний |
КРПР5 |
230 |
- |
113 |
70 |
65 |
- |
0,0014 |
2,95 |
Примечание. Масса и объем кирпича являются справочными и не являются браковочным признаком.
Рисунок 1. Кирпич прямой, клиновой и радиальный
Кирпич прямой
Кирпич радиальный продольный
Кирпич клиновой ребровый двусторонний
Кирпич клиновой торцевой двусторонний
Кирпич радиальный поперечный

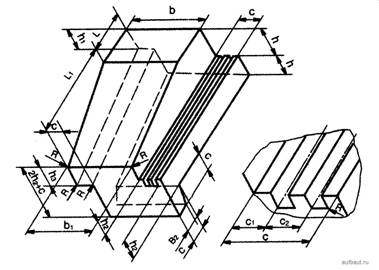

Рисунок 2. Размеры фасонного кирпича (слезника)
Таблица 2. Размеры фасонного кирпича (слезника) ГОСТ 474-90
Наименование изделия |
Обозначение |
R |
L |
L1 |
b |
b1 |
C |
C1 |
C2 |
h |
h1 |
h2 |
h3 |
b2 |
Объем, м3 |
Масса, кг |
Кирпич кислотоупорный фасонный: |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
большой |
КФ 6 |
5 |
115 |
210 |
205 |
168 |
40 |
12 |
15 |
56,5 |
52,5 |
34 |
30 |
25 |
0,0061 |
13,00 |
|
средний |
КФ 7 |
5 |
115 |
210 |
175 |
168 |
40 |
12 |
15 |
56,5 |
52,5 |
34 |
30 |
25 |
0,0055 |
11,00 |
|
малый |
КФ 8 |
5 |
115 |
210 |
175 |
95 |
40 |
12 |
15 |
56,5 |
52,5 |
34 |
30 |
25 |
0,0031 |
6,82 |
|
прямой |
КФ 9 |
5 |
115 |
210 |
175 |
175 |
40 |
12 |
15 |
56,5 |
52,5 |
34 |
30 |
25 |
0,0057 |
11,40 |
Примечание. Масса и объем кирпича являются справочными и не являются браковочным признаком.
Таблица 3. Физико-технические показатели кирпича ГОСТ 474-90
Наименование показателя |
Значение для кирпича |
||||
прямого, клинового и радиального, класса |
фасонного(слезника), класса |
||||
А |
Б |
В |
А |
Б |
|
|
Водопоглощение, %, не более |
6,0 |
6,8 |
8,0 |
8,0 |
10,0 |
|
Кислотостойкость, % не менее |
97,5 |
97,5 |
96,0 |
96,0 |
95,0 |
|
Предел прочности при сжатии, МПа (кгс/см2), не менее |
55,0 (550) |
50,0 (500) |
35,0 (350) |
40,0 (400) |
30,0 (300) |
|
Водопроницаемость (с обратной стороны кирпича не должно быть капель), ч |
48 |
36 |
24 |
24 |
24 |
|
Термическая стойкость (количество теплосмен), не менее |
3 |
3 |
2 |
2 |
2 |
Таблица 4. Дефекты на поверхности кирпича ГОСТ 474-90
Наименование показателя |
Значение для кирпича |
||||
прямого, клинового и радиального, класса |
Фасонного (слезника),класса |
||||
А |
Б |
В |
А |
Б |
|
|
Трещины |
Не допускаются |
||||
|
Посечки не более: в количестве, шт. |
2 |
3 |
3 |
5 |
|
|
длиной, мм |
15 |
20 |
20 |
50 |
|
|
Отбитости углов, не более: в количестве, шт. |
2 |
3 |
3 |
3 |
|
|
глубиной, мм |
3 |
3 |
7 |
10 |
|
|
Выплавки, выгорки диаметром, мм, не более |
5 |
6 |
6 |
8 |
|
|
Поверхностная ошлакованность |
не более чем на 1/3 поверхности |
Допускается |
|||
Размеры кирпича прямого, клинового и радиального должны соответствовать указанным в таблице 1, а форма - рисунку 1.
Форма и размеры фасонного кирпича (слезника) должны соответствовать указанным на рисунке 2 и в таблице 2.
Кирпич по всей поверхности излома должен соответствовать следующим требованиям:
отдельные зерна отощающих добавок не должны выпадать и выкрашиваться;
внутренние трещины не допускаются.
Пример условного обозначения кирпича прямого кислотоупорного класса Б:
КП Кл.Б ГОСТ 474-90
Паспорт должен содержать:
товарный знак или наименование предприятия-изготовителя и его товарный знак;
номер партии и дату изготовления;
условное обозначение и количество кирпича;
результаты проведенных испытаний;
обозначение настоящего стандарта.
