АВТОМОБИЛЬНЫЕ ТРУБОВОЗЫ-ПЛЕТЕВОЗЫ
Автомобильные трубовозы-плетевозы представляют собой специальные автопоезда, предназначенные для перевозки труб и плетей (сварных секций из труб) и состоящие из тягача и прицепной тележки-роспуска.
Тягачи и роспуски трубовозов и плетевозов оснащены специальным навесным оборудованием для укладки и крепления перевозимых труб и плетей. Тяговое усилие на груженый прицеп-роспуск передается: у трубовозов — через тяговосцепной прибор и жесткое дышло, у плетевозов — непосредственно трубами (плетями), закрепленными на тягаче и роспуске. Количество одновременно перевозимых труб устанавливается исходя из грузоподъемности автопоезда.

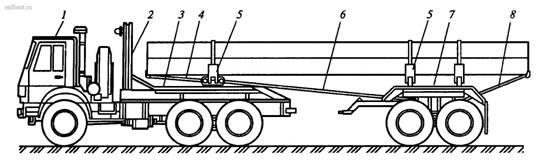

Автомобильные трубовозы-плетевозы аналогичны по конструкции и различаются только базовыми тягачами. Их техническая характеристика приведена в табл. 1. Плетевоз (рис. 1) состоит из автотягача 1 и двухосного прицепа-роспуска 7. Тягач оборудуется надрамником 3 с предохранительным щитом 2 и поворотным коником 5 с двумя переставными стойками-упорами для укладки передних концов перевозимых труб. Прицеп-роспуск имеет двухосную рессорно-балансирную подвеску и два коника 5 (аналогичные конику тягача) для размещения задних концов перевозимых труб. Стойки-упоры коников тягача и роспуска переставляют в зависимости от количества и диаметра транспортируемых труб (плетей) и фиксируют в нужном положении шкворнями. Рама роспуска оборудована дышлом для соединения с буксирным устройством автомобиля при холостом пробеге и для крепления страхового каната 6 при транспортировке труб и плетей.
Рис. 1. Трубовоз-плетевоз
При многорядной укладке трубы увязывают на кониках предохранительным канатом. Натяжение увязочного каната обеспечивается или устройствами винтового типа, или специальной ручной лебедкой, вмонтированной в одну из стоек каждого коника. Задний коник роспуска и коник тягача снабжены канатными устройствами 4 и 8 для удержания труб от сползания вперед или назад при рывках и резких торможениях тягача.
Погрузка—разгрузка труб (плетей) производится автокранами или кранами-трубоукладчиками.
Технические характеристики
Параметры |
Индекс машины |
||
ПВ-94 |
ПВ-95 |
ПВ-96 |
|
| Грузоподъемность, кг | 8000 | 12 000 | 12 000 |
| Масса в снаряженном состоянии, кг | 10 600 | 12 620 | 14 100 |
| Полная масса автопоезда, кг | 18 600 | 24 845 | 25 100 |
| Габаритная длина автопоезда, мм: | |||
| при перевозке труб длиной 12 м | 16 000 | 18 000 | 16 000 |
| при перевозке плетей длиной 36 м | 40 000 | 42 000 | 40 000 |
| Погрузочная высота, мм | 1740 | 1880 | 1880 |
| Число осей роспуска | 2 | 2 | 2 |
| Нагрузка на тележку роспуска, кН | 50 | 110 | 100 |
| Основной тягач | ЗИЛ-441510 | Урал-4320 | КамАЗ-4310 |
| Максимальная скорость движения автопоезда*, км/ч | 70 | 70 | 75 |
* По дорогам с твердым покрытием.
