ДЛИННОБАЗОВЫЕ ПОЛУПРИЦЕПЫ-ФЕРМОВОЗЫ
Длиннобазовые полуприцепы-фермовозы предназначены для перевозки ферм длиной 12,18, 24 м, установленных и закрепленных в положении, близком к рабочему. Полуприцепы-фермовозы имеют низкорамную ферменно-кассетную конструкцию и опираются на управляемые одно- и двухосные поворотные тележки со сдвоенными колесами. Одноосными тележками оборудуются полуприцепы-фермовозы грузоподъемностью до 12 т, фермовозы большей грузоподъемности имеют двухосные тележки. Канатное или гидравлическое поворотное устройство тележек обеспечивает поворот их осей с колесами на соответствующий угол в зависимости от угла «складывания» автопоезда. Управляемые тележки позволяют эксплуатировать фермовозы в стесненных условиях строительных площадок.
На рис. 1 показан полуприцеп-фермовоз ПФ2224 грузоподъемностью 12 960 кг для перевозки ферм любой конструкции длиной до 24 м и высотой до 1,5 м. Рама полуприцепа кассетно-ферменного типа передней частью опирается на седельно-сцепное устройство тягача, а задней — на седельно-опорное устройство двухосной задней поворотной тележки.
Конструкции современных полуприцепов-фермовозов имеют мало различи. Их техническая характеристика приведена в табл. 1.

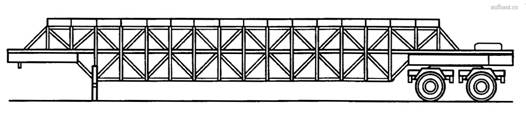

Рис. 1. Полуприцеп-фермовоз
Технические характеристики
Параметры |
Индекс полуприцепа |
||
ЦП:ПФ1218 (ПФ1218) |
ПФ2224 |
65:ПФН2424 (УПФ18 (24) 20) |
|
| Грузоподъемность, кг | 11 240* | 22 960* | 23 700 |
| Основной тягач | МАЗ-5433 | КРАЗ-6444 | МАЗ-6422 |
| Масса снаряженного полуприцепа, кг | 6510 | 9040* | 11 000 |
| Полная масса полуприцепа, кг | 17 750 | 32 000 | 34 700 |
| Распределение массы полуприцепа, кг: | |||
| на седельно-сцепное устройство | 7750 | 14 500 | 14 700 |
| на дорогу (через тележку) | 10 000 | 17 500 | 20 000 |
| Габаритные размеры, мм | 17200 x 2500 x 3130 | 31 210/25 210/19210** х 2500 х 2830 | 27 045 х 2500 х 3400 |
| Ширина грузовой площадки, мм | 850 | 335 | 700 |
| Погрузочная высота, мм | 640 | н/д | 950 |
| Длина перевозимых ферм, м | 12 и 18 | 12, 18, 24 | 18 и 24 |
| Количество осей | 1 | 2 | 2 |
| База, мм | 15 500 | н/д | 23 100 |
| Дорожный просвет, мм | 330 | н/д | 440 |
| Допустимая скорость, км/ч | 60 | н/д | 45 |
* Без вставки.
** Две вставки/одна вставка/без вставок.
