КРАНЫ СЕРИИ КБ ПЯТОЙ РАЗМЕРНОЙ ГРУППЫ

К этой группе относятся такие краны, как КБ-504А и его исполнения и кран КБ-571Б, выпускаемый в передвижном и стационарном исполнениях.

Кран КБ-504А грузоподъемностью 10 т предназначен для механизации строительства крупнопанельных жилых зданий, а также уникальных зданий, культурно-бытового назначения высотой до 75 м. Основные узлы крана КБ-504А (рис. 1, а): ходовая рама 2, опорно-поворотное устройство 3, поворотная платформа 4, башня, стрела 19, расчал 17 стрелы, крюковая подвеска 21, противовес 7, унифицированные механизмы, электрооборудование, унифицированная кабина 13 и подъемник грузоподъемностью 160 кг для машиниста. Ходовая рама состоит из центральной рамы, шарнирно закрепленных и диагонально расположенных флюгеров и четырех жестких тяг. Концы флюгеров опираются на четыре трехколесные тележки 1 грузоподъемностью 90 т. На ходовую раму через роликовое опорно-поворотное устройство опирается поворотная платформа в виде кольцевой балки с П-образной консолью. На поворотной платформе размещены механизм поворота, грузовая 6 и монтажная 5 лебедки и электродвигатель с генератором постоянного тока. В хвостовой части платформы расположены железобетонные плиты противовеса 7. На верхней части поворотной платформы закреплена двуногая стойка, которая служит опорой подкоса башни во время работы крана, а также для крепления к ней нижних обойм полиспаста 9, выдвижения башни при монтаже крана. Башня крана решетчатая, квадратного сечения, выполненная из труб, состоит из оголовка 16 с блоками для расчального 17 и грузового 10 канатов, верхней секции, к которой шарнирно прикреплена распорка 15, пяти промежуточных секций 12 и нижней секции основания 8. Стрела 19 балочного типа имеет трехгранное сечение и может быть установлена в двух положениях — горизонтальном и наклонном под углом 30° к горизонту. Стрела состоит из корневой, промежуточной и головной секций и двух тяг расчала. Используя три дополнительные секции, можно получить три исполнения стрелы: основное с вылетом 40 м и два с вылетом 35 и 45 м.

Грузовые характеристики крана для различных его исполнений приведены на рис. 1, б.

Башенный кран КБ-504А

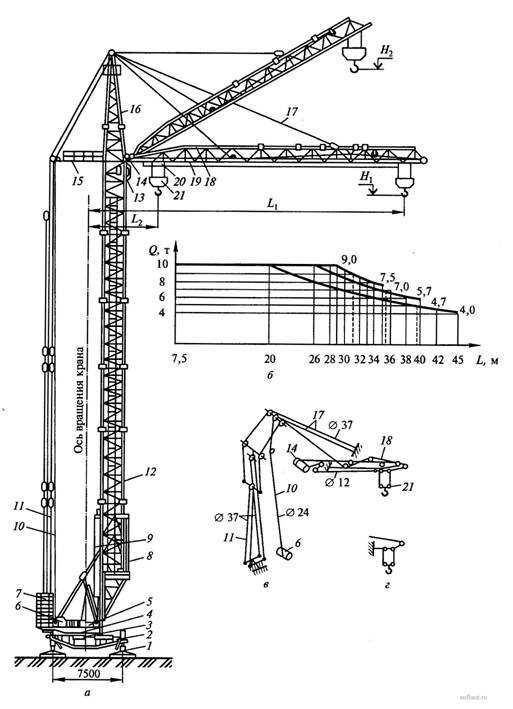

Рис. 1. Башенный кран КБ-504А: а - общий вид; б - грузовые характеристики крана и его исполнений (пунктиром показана характеристика при работе с наклонной стрелой); в - запасовки стрелового, тележечного и грузового канатов при горизонтальной стреле; г - то же, грузового каната при наклонной стреле

Грузовая тележка 20, предназначенная для изменения вылета стрелы, несет двухблочную крюковую подвеску 21 и передвигается по двум нижним поясам стрелы на восьми катках, объединенных попарно в четыре балансира с помощью тележечной лебедки 14 и тележечного каната 18. Тележечная лебедка оборудована датчиками указателя вылета и угла наклона стрелы. Грузовая тележка перемещает груз как по горизонтально расположенной, так и по наклонной под углом 30° к горизонту стреле при сохранении горизонтального перемещения крюка. Грузовой канат закреплен одним концом на барабане большого диаметра грузовой лебедки, а другим у основания корневой секции стрелы (при работе с горизонтально расположенной стрелой) или на грузовой тележке (при работе с наклонной стрелой). Схема запасовок канатов показана на рис. 1, в, г. К унифицированным механизмам крана относятся грузовая, тележечная и монтажная лебедки, опорно-поворотное устройство, механизм поворота, ходовые тележки и кабина машиниста. Кинематические схемы унифицированных механизмов показаны на рис. 2.

Кинематические схемы крановых механизмов крана КБ-504А

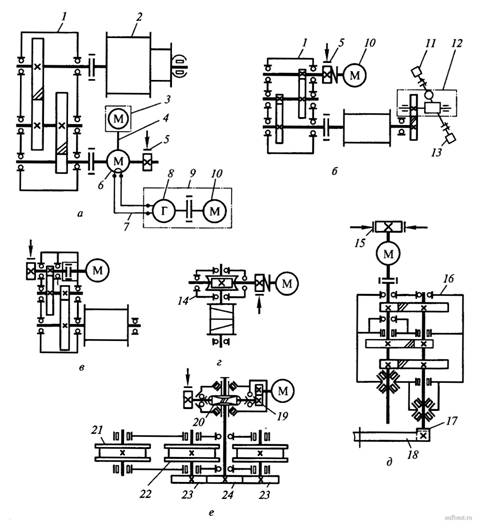

Рис. 2. Кинематические схемы крановых механизмов крана КБ-504А: а - грузовой лебедки; б - тележечной лебедки; в - монтажной лебедки; г - лебедки подъемника; д - механизма поворота; е - механизма передвижения; 1 - двухступенчатый редуктор; 2 - барабан; 3 - вентилятор; 4 - воздуховод; 5 - тормоз; 6 - электродвигатель постоянного тока; 7 - электросвязь; 8 - генератор; 9 - машина постоянного тока; 10 - электродвигатель переменного тока; 11 - датчик угла; 12 - конечный выключатель; 13 - датчик указателя вылета; 14 - червячный редуктор; 15 - специальный тормоз; 16 - трехступенчатый цилиндрический редуктор; 17 - выходная шестерня; 18 - зубчатый венец; 19, 23, 24 - зубчатые передачи; 20 - глобоидный редуктор; 21 - ведомое колесо; 22 - ведущие колеса

Кран КБ-504А отличается от ранее выпускавшегося крана КБ-504 более высокими эргономическими показателями, улучшенной конструкцией подъемника для машиниста и расположением кабины, вынесенной для облегчения доступa в нее за пределы башни. Два исполнения крана КБ-504А отличаются длиной стрелы, обеспечивающей вылет 35 и 40 м.

Техническая характеристика двух модификаций крана КБ-504А приведена в табл. 1.

Таблица 1. Техническая характеристика кранов КБ-504А
Параметры
Модификации
КБ-504А.01
КБ-504А.02

Грузовой момент, кН · м

2800

2800

Грузоподъемность, т:

на максимальном вылете

8

8

максимальная

10

10

Вылет крюка, м:

при горизонтальной стреле

35

40

при наклонной стреле

31

36

при максимальной грузоподъемности

28

28

Высота подъема крюка, м:

при горизонтальной стреле

60

60

при наклонной стреле

75

77

Глубина опускания, м

5

5

Рабочая скорость, м/мин:

подъема груза наибольшей массы

60

60

опускания груза максимальная

160

160

плавной посадки груза

3

3

передвижения грузовой тележки

27,5

9,2

передвижения крана

20

20

Частота вращения, мин-1

0,75

0,75

Задний габарит, м

5,5

5,5

Колея х база, м

7,5x8

7,5x8

Тип подкранового рельса

Р50

Р50

Установленная мощность, кВт

204,4

204,4

Масса, т:

конструктивная

106

107

противовеса

56

56

общая

162

163

Изготовитель

ОАО «Карачаровский механический завод» (г. Москва)

На базе крана КБ-504А создан также башенный кран КБ-504А.08 (рис. 3, а) который предназначен для строительства зданий до 25 этажей из сборного железобетона, а также монолитных зданий и сооружений. По сравнению с базовой моделью у крана КБ-504А.08 высота башни увеличена на 11,6 м, а четыре каната заднего расчала диаметром 37 мм заменены на одну жесткую тягу. Нижние верхние пояса стрелы спрямлены, что упрощает технологию сборки стрелы. Спрямленная стрела устанавливается на кран с полностью запасованным канатом передвижения грузовой тележки, что позволяет наращивать башню крана снизу с опущенной стрелой. Способ наращивания крана с опущенной стрелой позволяет разгрузить башню крана при наращивании, а также использовать стрелы длиной до 60 м.

Башенный кран КБ-504А.08

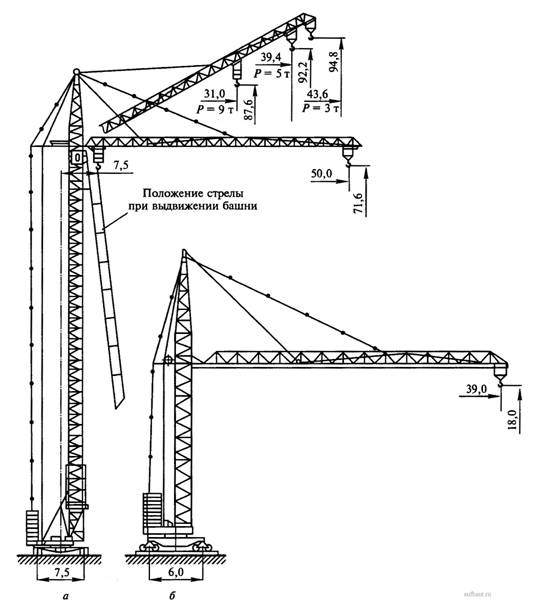

Рис. 3. Башенный кран КБ-504А.08 (а) и кран-погрузчик КБ-504А.09 (б)

На базе крана КБ-504А.08 разработан кран-погрузчик КБ-504А.09 (рис. 3, б), предназначенный для выполнения погрузочно-разгрузочных работ на территориях заводов и комбинатов строительных изделий и конструкций, а также на лесоперевалочных базах. Секция башни крана КБ-504А.09 крепится непосредственно к поворотной платформе. Технические характеристики кранов КБ-504А.08 и КБ-504А.09 приведены в табл. 2, 3.

Таблица 2. Техническая характеристика кранов КБ-504А.09
Параметры
Исполнение
1
2
3
4

Вылет, м

35

40

45

50

Грузовой момент, кН • м

2800

2500

2000

1500

Грузоподъемность при максимальном вылете, т:

максимальная

10

10

10

10

горизонтальная стрела

8

6

4

3

наклонная стрела (30)

9

7

5

3

Вылет максимальный, м:

горизонтальная стрела

35

40

45

50

наклонная стрела

31

35,2

39,4

43,6

Высота подъема максимальная, м:

горизонтальная стрела

71,6

71,6

71,6

71,6

наклонная стрела

87,6

89,6

92,2

94,8

Скорость подъема, м/мин:

груза максимальной массы

40

40

40

40

максимальная

80

80

80

80

Скорость передвижения, м/мин:

грузовой тележки

9,2/27

9,2/27

9,2/27

9,2/27

крана

19,2

19,2

19,2

19,2

Частота вращения, мин-1

0,6

0,6

0,6

0,6

Колея х база, м

7,5x8

7,5x8

7,5x8

7,5x8

Расчетная нагрузка колеса на рельс, кН

300

300

300

300

Задний габарит, м

5,5

5,5

5,5

5,5

Масса, т:

конструктивная

113

113

113

113

противовеса

65

65

65

65

общая

178

178

178

178

Таблица 3. Техническая характеристика крана КБ-504А.09
Параметры
Исполнение
12
13
14

Высота до шарнира стрелы, м

21

21

21

Грузовой момент, кН • м

2900

2500

2000

Грузоподъемность, т:

максимальная

10

10

10

при максимальном вылете

10

7,5

5

Вылет максимальный при горизонтальной стреле, м

29

34

39

Высота подъема максимальная, м

18

18

18

Скорость подъема груза максимальной массы, м/мин

30

30

30

Скорость передвижения грузовой тележки, м/мин

9,2/27

9,2/27

9,2/27

Частота вращения поворотной части, мин-1

0,6

0,6

0,6

Колея х база, м

6x6

6x6

6x6

Задний габарит, м

3,8

3,8

3,8

Масса, т:

конструктивная

30

30

30

противовеса

85

85

85

общая

115

115

115

Башенный кран КБ-571Б

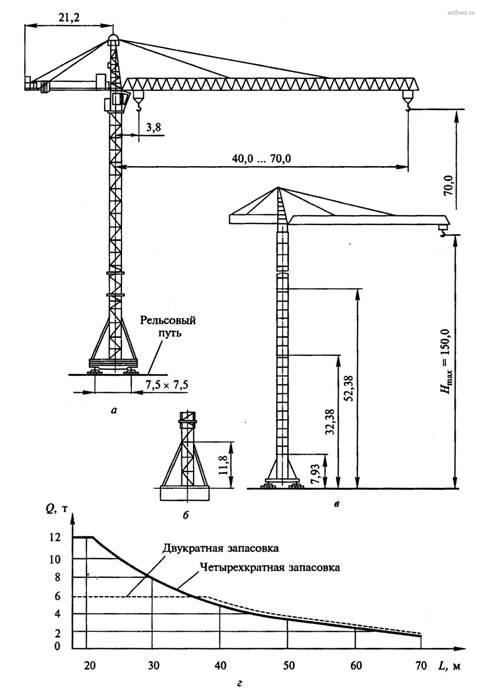

Рис. 4. Башенный кран КБ-571Б: а - общий вид; б - схема установки крана на фундаменте; в - схема расположения связей (в стационарном режиме); г - грузовая характеристика

Башенный кран КБ-571Б (рис. 4) предназначен для механизации строительно-монтажных работ при возведении жилых, гражданских и промышленных зданий и сооружений различной этажности с элементами строительных конструкций массой до 12 т. Кран КБ-571Б с верхним поворотом и вылетом стрелы до 70 м выпускается в передвижном и стационарном исполнениях.

Техническая характеристика башенного крана КБ-571Б:

Грузовой момент, кН · м

2500

Грузоподъемность, т:

максимальная

12

при максимальном вылете

2,6

Вылет, м:

максимальный

70

при максимальной грузоподъемности

20,8

Скорость, м/мин:

подъема груза

0...90

передвижения грузовой тележки

0...60

передвижения крана

16

Частота вращения, мин-1

0,7

Колея х база, м

75x75

Масса, т:

конструктивная

118

общая

250

Изготовитель:

ОАО «Ржевский крано-строительный завод»
