МОДЕРНИЗАЦИЯ И АВТОМАТИЗАЦИЯ СИСТЕМ ОТОПЛЕНИЯ
В производственных условиях при остановке вентилятора калорифера (в обеденный перерыв, в нерабочее время и т.д.) расход теплоносителя на теплоиспользующую установку, как правило, не уменьшается, что приводит к повышению температуры обратной сетевой воды. При работе вентиляционных установок имеют место случаи перегрева приточного воздуха и, как следствие, повышение температуры воздуха выше нормы в обслуживаемых помещениях.
Для регулирования температуры выходной сетевой воды на отопительных агрегатах и приточных тепловых камерах целесообразно устанавливать автоматические регулирующие клапаны.
В регулирующем клапане (рис. 1) обратная сетевая вода калорифера поступает во входную камеру 5, через седло 4 клапана проходит в выходную камеру 2, в которой установлен сильфон 3 (терморегулятор прямого действия), заполненный жидкостью (толуолом) с большим коэффициентом объемного расширения, и выходит в линию обратной сетевой воды.

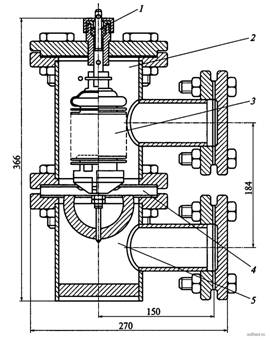

Рисунок 1. Регулирующий клапан в сборе: 1 - регулирующий винт; 2 - выходная камера; 3 - сильфон; 4 - седло клапана; 5 - входная камера
Сильфон является регулирующим органом. При повышении температуры воды, выходящей из калорифера, жидкость в сильфоне нагревается и расширяется, что приводит к уменьшению проходного сечения клапана и сокращению расхода сетевой воды, а, следовательно, к снижению температуры обратной воды.
Применение терморегуляторов позволяет значительно сократить потери теплоты в отопительно-вентиляционных установках. Регулирующий клапан имеет простую конструкцию и легко монтируется, поэтому может быть изготовлен и установлен силами предприятия.
Автоматический регулирующий клапан обеспечивает поддержание температуры обратной сетевой воды от отопительных агрегатов и приточных установок в пределах 30...70 °С при рабочем давлении 0,6 МПа.
Настройка клапана на заданную температуру осуществляется регулирующим винтом.
Схема автоматического управления приточной вентиляционной системой в цехах промышленных предприятий (рис. 2) обеспечивает автоматическое и дистанционное управление механизмами приточной вентиляции. В состав вентиляционной системы входят: приточный вентилятор 5; заслонка наружного воздуха 2 с электроприводом и электроподогревом; самоочищающийся фильтр 3 с электродвигателем; обводной клапан 4 с электродвигателем; регулирующий клапан калорифера 1.

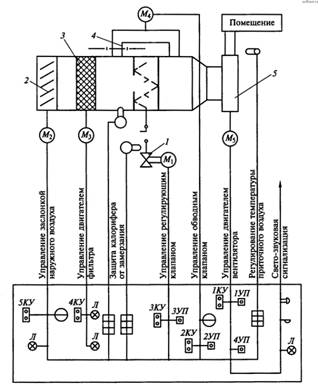

Рисунок 2. Принципиальная схема автоматического управления вентиляционной системой: 1 - регулирующий клапан калорифера; 2 - заслонка наружного воздуха; 3 - фильтр; 4 - обводной клапан; 5 - приточный вентилятор; М1...М5 - приводные электродвигатели; 1УП...4УП - ключи; 1КУ...5КУ - кнопки управления; Л -сигнальные лампы
Выбор режима управления вентиляционной системой осуществляется ключом 1УП. При автоматическом управлении ключ 1УП устанавливают в положение «Автомат», ключ 2УП - в положение «Включено». При этом включается самоочищающийся фильтр и открывается регулирующий клапан на линии теплоносителя для прогрева калорифера.
Выдержка времени для прогрева калорифера (примерно 3 мин) задается реле времени. После прогрева подается сигнал на открытие заслонки наружного воздуха, включение вентилятора и подключение схемы регулирования температуры.
Автоматическое поддержание температуры осуществляется регулятором, который управляет исполнительным механизмом, установленным на обратной линии теплоносителя. В автоматическом режиме схемой предусмотрена защита калорифера от замерзания: отключение вентилятора, закрытие регулирующего клапана, закрытие заслонки наружного воздуха, если температура теплоносителя (в обратной линии) становится ниже 25 °С, а температура приточного воздуха - ниже 3 °С.
Схемой предусмотрена световая сигнализация при нормальной работе механизмов и светозвуковая сигнализация при аварийной остановке вентилятора.
При дистанционном управлении системой приточной вентиляции ключ 1УП необходимо поставить в положение «Ручная». В этом случае управление всеми механизмами приточной вентиляции осуществляется кнопками 1КУ...5КУп ключом 4УП со щита управления.
При внедрении автоматического управления приточной вентиляцией в цехах обеспечивается снижение расхода теплоты на отопление и экономия электроэнергии, в помещениях поддерживается заданный тепловой режим, исключено замерзание калориферов.
