ПРОИЗВОЛЬНАЯ СИСТЕМА СИЛ

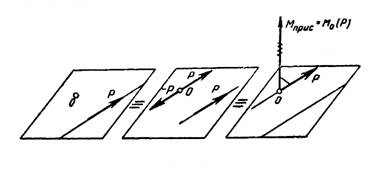

ПАРАЛЛЕЛЬНЫЙ ПЕРЕНОС СИЛЫ. Силу , не меняя действия на тело, можно перенести в любую точку пространства О, при этом добавляется присоединенная пара, момент которой
равен моменту силы относительно точки О (рис. 1):
Рисунок 1.
|
(1) |

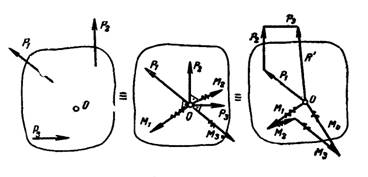

ПРИВЕДЕНИЕ СИСТЕМЫ СИЛ К ДАННОМУ ЦЕНТРУ В ВЕКТОРНОЙ ФОРМЕ. Выполняется операция параллельного переноса со всеми силами системы. Векторы сил, перенесенных в точку О, посредством построения силового многоугольника, заменяются главным вектором системы сил , равным их геометрической сумме (рис. 2):
Рисунок 2.
|
(2) |
Моменты присоединенных пар посредством построения многоугольника моментов заменяются результирующей парой, момент которой - главный момент системы равен геометрической сумме моментов присоединенных пар (рис. 2):
|
(3) |
Таким образом, при приведении системы сил к данному центру О последняя заменяется мотором - совокупностью скользящего вектора - главного вектора и свободного вектора - главного момента
.
ПЕРЕМЕНА ЦЕНТРА ПРИВЕДЕНИЯ. ИНВАРИАНТЫ СТАТИКИ. При переносе центра приведения из точки О в точку O1 имеют место соотношения: т.е. главный вектор мотора сил не изменяется (1-й инвариант статики);
|
(4) |
главный момент мотора сил - изменяется на величину момента прежнего главного вектора относительно нового центра приведения; - скалярное произведение главного вектора и главного момента мотора сил не зависит от выбора центра приведения (2-й инвариант статики). Геометрическая интерпретация второго инварианта статики - проекция главного момента на направление главного вектора не зависит от выбора центра приведения.
Частные случаи приведения:
1)
2)
3) система приводится к равнодействующей, проходящей через центр приведения. В этом случае имеет место теорема Вариньона: момент равнодействующей относительно какой-либо точки равен геометрической сумме моментов всех составляющих относительно той же точки. Момент равнодействующей относительно какой-либо оси равен алгебраической сумме составляющих относительно той же оси;
4) система приводится к равнодействующей, проходящей от центра приведения на расстоянии
, откладываемом по перпендикуляру к
и
(рис.3);
Рисунок 3.
5) динама, ось которой проходит через центр приведения (см. "Основные понятия" рис. 3в);

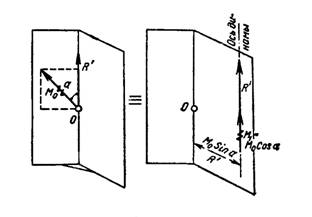

6) система приводится к динаме, ось которой проходит от центра приведения на расстоянии
, откладываемом по перпендикуляру к
и
(рис. 4).
Рисунок 4.
ПРИВЕДЕНИЕ СИСТЕМЫ СИЛ К ЦЕНТРУ В АНАЛИТИЧЕСКОЙ ФОРМЕ. Определение главного вектора системы:
проекции на оси координат:
|
(5) |
модуль
|
(5a) |
направляющие косинусы:
|
(5б) |
Определение главного момента системы:
проекции на оси координат:
|
(6) |
где
модуль:
|
(6a) |
направляющие косинусы:
|
(6б) |
угол между и
:
|
(7) |
линия действия равнодействующей при :
|
(8) |
где x, у, z - координаты точки на линии действия равнодействующей;
уравнение центральной оси динамы (при ):
|
(9) |
где х, y, z - координаты точки на оси динамы;
определение момента динамы:
|
(10) |
условия приведения системы сил к паре:
|
(11) |
условия приведения системы сил к равнодействующей:
|
(12) |
![]() |
